Вериги и зъбни колела (Opel Omega B)

Внимание! Когато монтирате зъбното колело на разпределителния вал и нов водач на веригата, трябва да използвате нови болтове.

Горна верига и зъбни колела

Премахване

1. Отстранете заземяващия кабел от батерията. Свалете капака на главата.

2. Поставете буталото на първия цилиндър в горната мъртва точка в хода на компресия и фиксирайте коляновия вал.

3. За да подобрите достъпа до капака на зъбното колело на горивната помпа, изпълнете следните стъпки:

• свалете корпуса на въздушния филтър и предната изпускателна тръба;
• свалете спомагателния задвижващ ремък;
• развийте гайката, закрепваща опората на силовия агрегат от дясната страна на двигателя, повдигнете двигателя възможно най-много, за да не деформирате маркучите и тръбите.

4. Отстранете горния и долния обтегач на веригата.

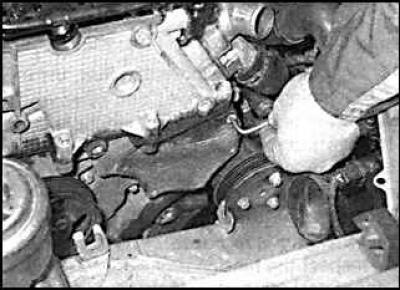

5. Отстранете опорния стълб на обтяжната ролка, долния болт и шарнирния болт на опорната плоча и отстранете обтегача от двигателя.

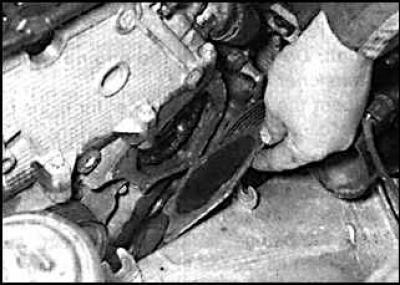

6. Развийте монтажните болтове на капака на зъбното колело на горивната помпа





7. Свалете капака на зъбното колело на горивната помпа.

8. Монтирайте заключващите щифтове в горивната помпа и зъбните колела на разпределителния вал.

9. Отстранете болтовете и отстранете горния водач на веригата от горната част на главата на цилиндъра.

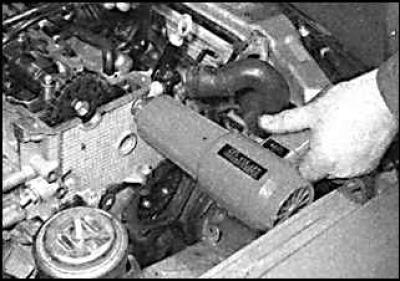

Внимание! Преди да развиете болтовете на горния водач на веригата, те трябва да се нагреят, за да омекнат състава, който предотвратява развиването на болтовете.

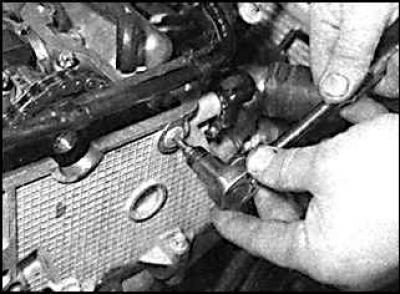

10. Загрейте горните водещи болтове на веригата, за да ги отстраните по-лесно.

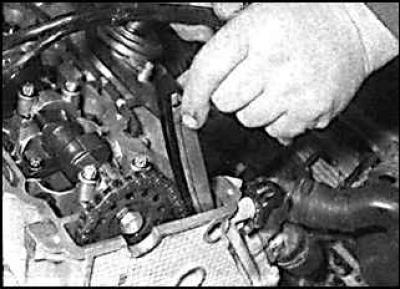

11. Развийте монтажните болтове на горния водач на веригата.

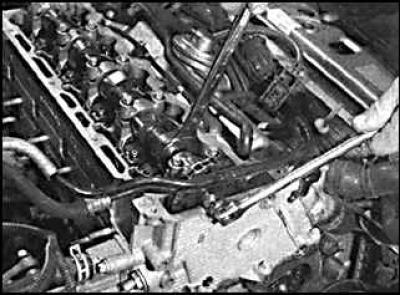

12. Отстранете горния водач на веригата.

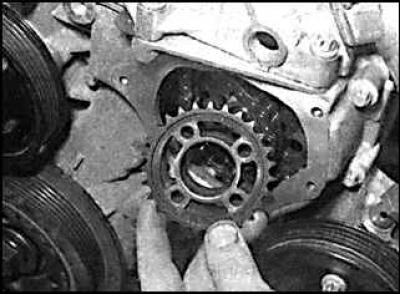

13. С помощта на гаечен ключ закрепете разпределителния вал от завъртане и разхлабете монтажния болт на зъбното колело на разпределителния вал. Проверете дали веригата е правилно позиционирана върху зъбното колело на разпределителния вал и с помощта на мека тел завържете веригата към зъбното колело. Ако се използват заключващи щифтове, отстранете ги, преди да разхлабите монтажните болтове на зъбното колело, и ги поставете отново, след като разхлабите болта.

Текст, копиран от уеб портал www.opelbook.ru



14. Отстранете фиксиращите щифтове на горивната помпа и разхлабете болтовете, закрепващи зъбните колела на горивната помпа към главата на помпата. Развийте болтовете и свалете зъбното колело на горивната помпа. Отстранете веригата от зъбното колело на горивната помпа, след това извадете зъбното колело от разпределителния вал и го отстранете заедно с веригата от горната част на главата на цилиндъра.

Долна верига и зъбни колела

Премахване

1. Отстранете горната верига и зъбните колела.

2. Свалете капака на веригата.

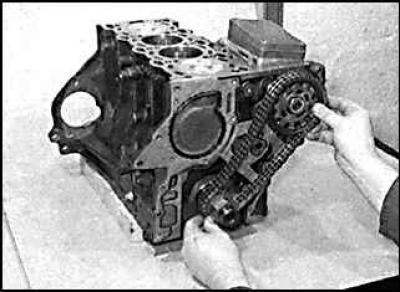

3. Поставете маркировки за подравняване върху веригата и зъбните колела.

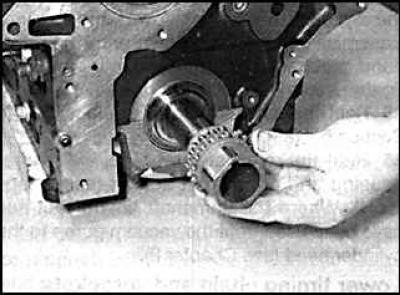

4. Отстранете зъбното колело на горивната помпа заедно с веригата.

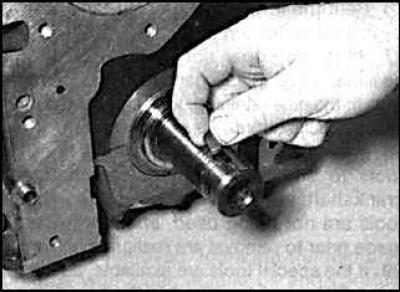

5. Отстранете зъбното колело от коляновия вал.



6. Извадете ключа за дървесина от коляновия вал.

Преглед

1. Проверете състоянието на зъбите на зъбното колело за износване и повреда. Ако има някакви дефекти в зъбните колела, е необходимо да смените зъбните колела и веригата.

2. Проверете състоянието на водачите на веригата и острието на обтегача за износване или повреда.

Горна верига и зъбни колела

Монтиране

1. Ако са монтирани нови части, прехвърлете знаците за подравняване от предишните монтирани части към тях. Проверете дали коляновият вал е фиксиран в горната мъртва точка на буталото на първия цилиндър. Монтирайте зъбното колело на горивната помпа и веригата през горната част на главата на цилиндъра.

2. Монтирайте зъбното колело на горивната помпа и поставете веригата върху него.

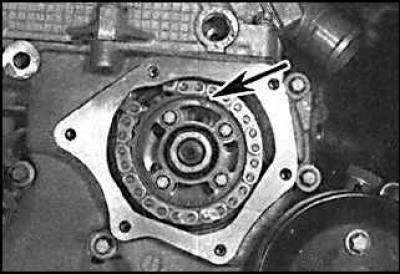

3. Проверете дали маркировките, направени по-рано, са подравнени и монтирайте горивната помпа и зъбното колело на разпределителния вал. Отстранете жицата, която прикрепя веригата към зъбното колело на разпределителния вал.

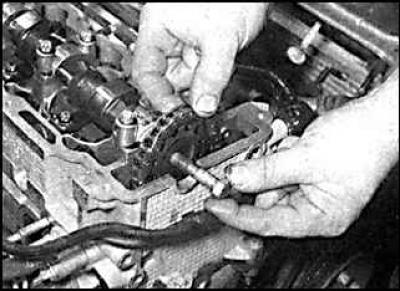

4. Подравнете маркировката за синхронизиране на зъбното колело на горивната помпа с отвора в главата на помпата (обозначен със стрелката) и затегнете монтажните болтове на ръка.



5. Поставете новия болт на зъбното колело на разпределителния вал и го затегнете с ръка.

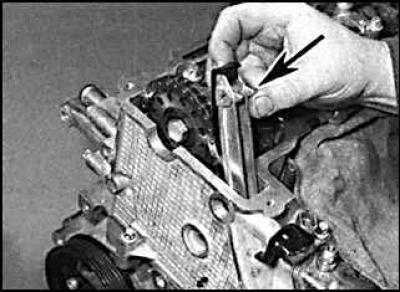

6. Монтирайте долния обтегач на веригата.



7. Монтирайте горния водач на веригата и го закрепете с болтове, като ги затегнете до определения въртящ момент (обозначен със стрелката).

8. Монтирайте помпата, разпределителния вал и заключващите щифтове на коляновия вал. Регулирайте задвижването за синхронизация, ако е необходимо.

9. Монтирайте горния обтегач на веригата.

10. Проверете дали контактните повърхности на капака на зъбното колело на горивната помпа и капака на веригата са чисти и сухи. Поставете капака, като използвате тънко уплътнение или тънък слой уплътнител. Затегнете монтажните болтове на капака до указания въртящ момент.

11. Монтирайте механизма за обтягане на задвижващия ремък.

12. Поставете отново дясната стойка на задвижването към главата на цилиндъра.

13. Монтирайте капака на главата на цилиндъра.

14. Монтирайте предната изпускателна тръба, корпуса на въздушния филтър и сензора на коляновия вал.

Долна верига и зъбни колела

Монтиране

1. Когато инсталирате нови части, прехвърлете маркировките за подравняване от предварително премахнатите части към тях.

2. Инсталирайте шпонковия ключ на зъбното колело в шпонковия канал на коляновия вал и монтирайте зъбното колело на коляновия вал, като подравните шпонковия канал на зъбното колело с шпонковия ключ на коляновия вал.



3. Проверете дали зъбното колело на горивната помпа е правилно подравнено и дали коляновият вал на двигателя е заключен в горната мъртва точка на буталото на първия цилиндър.

4. Проверете подравняването на маркировките, монтирайте веригата върху зъбното колело на горивната помпа и поставете зъбното колело на място. Проверете дали всички маркировки, направени преди отстраняването, са правилно подравнени.

5. Поставете капака на веригата и монтирайте горната ангренажна верига.
