Съединители
*Автомобили с двигатели "13N", "13S".
**Автомобили с двигател "16S".
Маркировка на буталото на лентовата спирачка:
- автомобили с двигател "13N": 1;
- автомобили с двигател "13S": 1;
- автомобили с двигател "16S": 3.
Диаметър на регулиращите топки на клапанната кутия, мм: 6,35.
Маркировка на буталния прът на задвижването на лентовата спирачка:
- без жлеб: удължено стебло;
- 1 жлеб: стъбло със средна дължина;
- 2 канала: късо стебло.
Аксиална хлабина на вторичния вал, мм: 0,10-0,84.
Дебелина на пръстените, доставени като резервни части за регулиране на аксиалната хлабина на входящия вал
Хлабина между слънчевата предавка и входящия барабан на съединителя, mm: от -0,13 до +0,33.
Доставените като резервни части пръстени са с различни дебелини и са маркирани с цветни индекси.
Дебелина на фиксиращите пръстени, доставени като резервни части за регулиране на разстоянието между слънчевата предавка и входящия барабан на съединителя
Разстояние между корпуса на съединителя за заден ход и съединителя на 1-ва предавка, mm: 0,8-1,7.
Дебелина на упорните шайби, доставени като резервни части за регулиране на хлабината между корпуса на съединителя за заден ход и първия съединител
Разстояние между кутията на диференциала и корпуса на скоростната кутия, mm: 1,12-0,82.
Дебелина на упорните шайби, доставени като резервни части за регулиране на разстоянието между кутията на диференциала и корпуса на скоростната кутия
Аксиална хлабина между сателитите и напречната част на входното планетарно зъбно колело, mm: 0,24-0,69.
Центробежен регулатор
Маркировка:
- автомобили с двигатели 13N, 13S: 14C
- автомобили с двигател "16S": 21C.
Диференциал
Брой зъби на зъбния венец: 70.
Брой зъби на зъбното колело: 30.

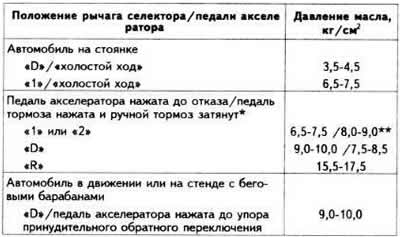

Данни от теста за налягане на маслото
* Продължителността на проверката не трябва да надвишава 5s.
**Числителят показва данните за автомобили с двигатели "13N", "13S", а знаменателят - за автомобили "16S".

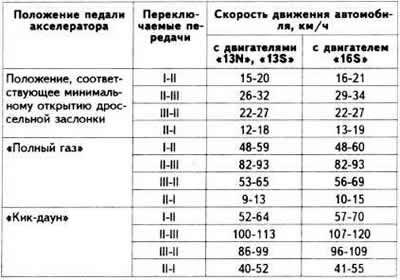

Скорости на превключване в положение "D" на скоростния лост
Максимална скорост при положение "1" на скоростния лост, км/ч:
- автомобили с двигатели "13N", "13S": 55;
- автомобили с двигател "16S": 60.
Максимална скорост при позиция "2" на скоростния лост, км/ч;
- автомобили с двигатели "13N", "13S": 105;
- автомобили с двигател "16S": 110.
