Премахване и монтиране на задни седалки

Възглавница на седалката

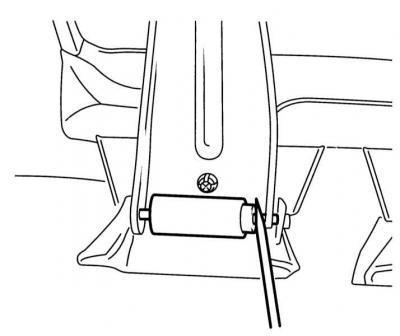

1. Ако седалката е отделна, натиснете пружинните бутони в предната й част и освободете седалката от шарнирните скоби.

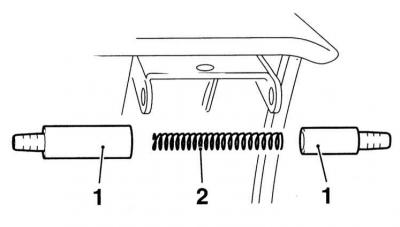

2. Отстранете бутоните (1) и пружините (2).



3. Повдигнете възглавницата на седалката от пода и я извадете от купето.

4. Ако седалките са разделени, първо повдигнете задната част на седалката, след това откачете предните панти от куките, като натиснете седалката надолу през куките. Отстранете възглавницата от пода и я извадете от купето.

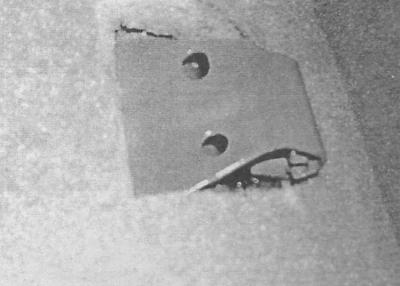

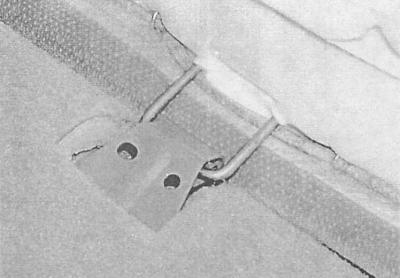

A - Еднокомпонентна възглавница на задната седалка, закрепена с метални панти

B - Анкерна кука, която се захваща за примката за закрепване на възглавницата от една част

A.

Б.

5. Монтажът се извършва в обратен ред - уверете се, че скобите за колан минават през горната част на седалката.

Облегалка на седалката (модели Astra)

Оттегляне

1. Отстранете възглавницата на седалката (вижте по-горе).

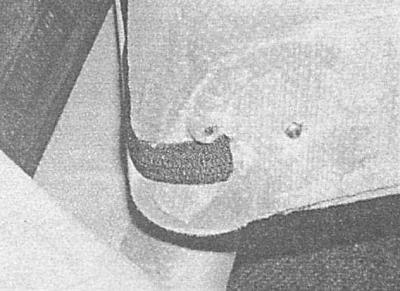

2. Наклонете облегалката напред, отстранете пластмасовите тапи и сгънете назад филцовите капаци от ъглите на облегалката.

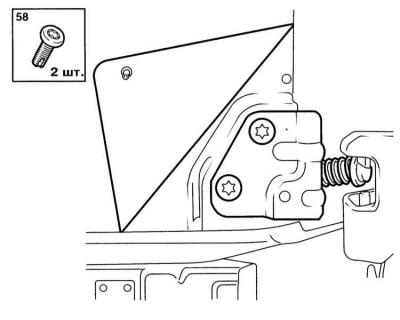

3. С помощта на ключа TORX развийте болтовете, закрепващи облегалката към пантите и освободете пантите от процепите на тялото. Ако е необходимо, компресирайте пружините с отвертка.

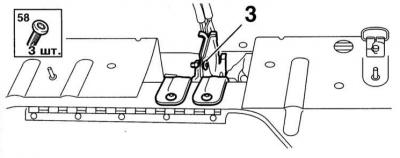

4. Извийте болтовете за закрепване на централните бримки, включително бримките за закрепване на болта.

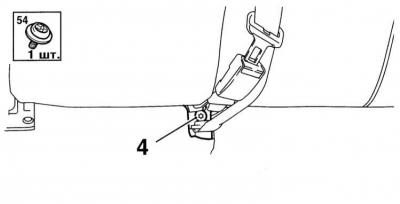

5. Повдигнете предната част на облегалката и отстранете болтовете, които закрепват предната скоба и фиксаторите на предпазния колан.



6. Повдигнете облегалката и я извадете от автомобила.


7. За да премахнете подлакътника, отделете внимателно всяка страна на подлакътника от тялото.

Инсталиране

1. Когато монтирате облегалката, по-разумно е първо да монтирате разделените секции и външните скоби на пантите извън автомобила. Първо монтирайте скобите на външните долни ъгли на облегалките и затегнете болтовете.

2. Сглобете облегалките заедно, завийте болтовете и ги затегнете здраво.

3. Заедно с асистент вкарайте седалката в колата, като поставите външните щифтове на пантите върху жлебовете в подовия панел, натиснете ръбовете на облегалките, така че пружинните ключалки да влязат в жлебовете.

4. Монтирайте централната скоба и анкерните болтове на предпазния колан и ги затегнете здраво.

5. Закрепете филцовите подложки с пластмасови тапи.

6. Поставете възглавницата на седалката (вижте по-горе).

Облегалка на седалката (модели Zafira)

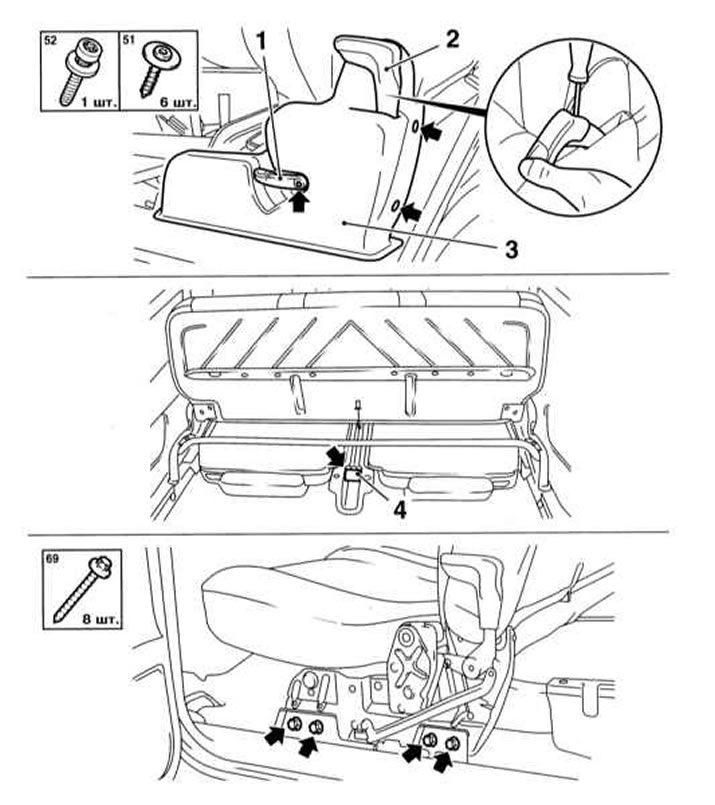

Премахване на задната седалка на модели Zafira




1. Отстранете подовата настилка в багажното отделение.

2. Развийте фиксиращите винтове и извадете от пода анкерното рамо на предпазния колан.

3. Отстранете винтовете от скобата на централната панта.

4. Разкачете задната ключалка (4) (вижте илюстрацията Премахване на задната седалка на моделите Zafira), свалете облегалката и я извадете от купето.

5. Монтажът се извършва в обратен ред.
