Рабочая система двухконтурная, с диагональным соединением тормозных механизмов передних и задних колес. Один контур гидропривода обеспечивает работу правого переднего и левого заднего тормозных механизмов, другой — левого переднего и правого заднего.
При отказе одного из контуров рабочей тормозной системы используется второй контур, обеспечивающий остановку автомобиля с достаточной эффективностью.
В гидравлический привод включен вакуумный усилитель. Все автомобили оснащены антиблокировочной системой тормозов (ABS) c подсистемой курсовой устойчивости (ESP).
Стояночная тормозная система — с тросовым приводом на тормозные механизмы задних колес. По заказу на автомобиль может быть установлен электропривод стояночного тормоза.

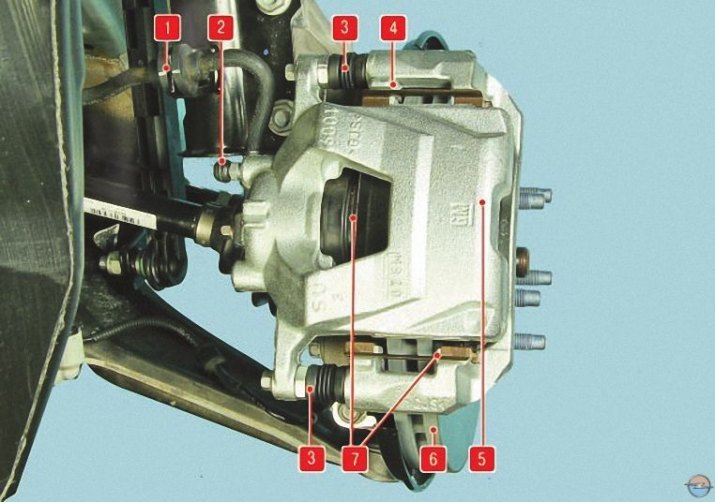

Рис. 1. Тормозной механизм переднего колеса: 1 – тормозной шланг; 2 – клапан выпуска воздуха; 3 – направляющий палец суппорта (закрыт защитным чехлом); 4 – направляющая колодок; 5 – суппорт тормозного механизма; 6 – тормозной диск; 7 – тормозные колодки (наружная колодка не видна, так как закрыта суппортом)
Тормозные механизмы передних колес дисковый, с автоматической регулировкой зазора между колодками 7 (рис. 1) и диском 6, с плавающей скобой. Подвижная скоба образуется суппортом 5 c однопоршневым рабочим цилиндром. Направляющая 4 колодок прикреплена болтами к поворотному кулаку. Подвижная скоба крепится болтами к направляющим пальцам 3, установленным в отверстия направляющей колодок. Направляющие пальцы смазаны консистентной смазкой и защищены резиновыми чехлами. В полости рабочего цилиндра установлен поршень с уплотнительным кольцом. За счет упругости этого кольца поддерживается оптимальный зазор между колодками и вентилируемым диском. При торможении поршень под воздействием давления жидкости прижимает внутреннюю колодку к диску, в результате силы реакции суппорт перемещается на пальцах и наружная колодка тоже прижимается к диску, при этом сила прижатия колодок оказывается одинаковой. При растормаживании поршень за счет упругости уплотнительного кольца отводится от колодки и между колодками и диском образуется небольшой зазор.

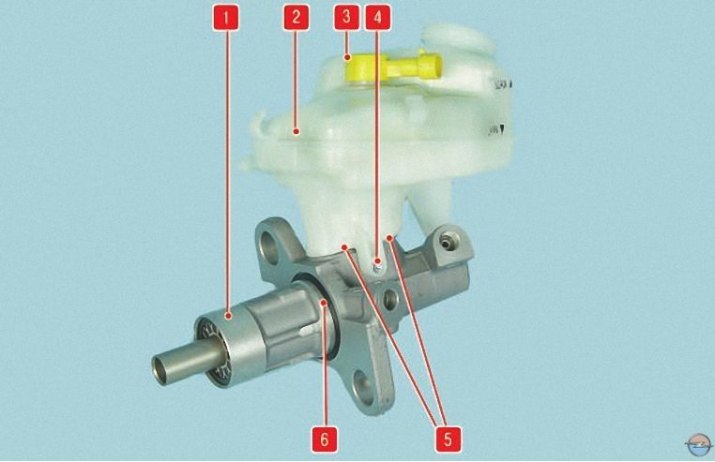

Рис. 2. Главный тормозной цилиндр с бачком: 1 – главный тормозной цилиндр; 2 – бачок главного тормозного цилиндра; 3 – датчик уровня тормозной жидкости; 4 – винт крепления бачка; 5 – соединительные втулки; 6 – уплотнительное кольцо фланца главного тормозного цилиндра
Главный тормозной цилиндр 1 (рис. 2) типа «тандем» гидравлического привода тормозов состоит из двух отдельных камер, соединенных с независимыми гидравлическими контурами. Первая камера связана с правым передним и левым задним тормозными механизмами, вторая — с левым передним и правым задним.
На главный цилиндр через резиновые соединительные втулки 5 установлен бачок 2, внутренняя полость которого разделена перегородками на три отсека. Каждый отсек питает одну из камер главного тормозного цилиндра и главный цилиндр привода выключения сцепления.
При нажатии на педаль тормоза поршни главного тормозного цилиндра начинают перемещаться, рабочими кромками манжет перекрывают компенсационные отверстия, камеры и бачок разобщаются и начинается вытеснение тормозной жидкости.
В верхней половине корпуса бачка установлен датчик 3 уровня тормозной жидкости. При падении уровня жидкости ниже допустимого в комбинации приборов загорается сигнальная лампа неисправного состояния тормозной системы. Соединение главного тормозного цилиндра с вакуумным усилителем тормозов уплотнено резиновым кольцом 6.

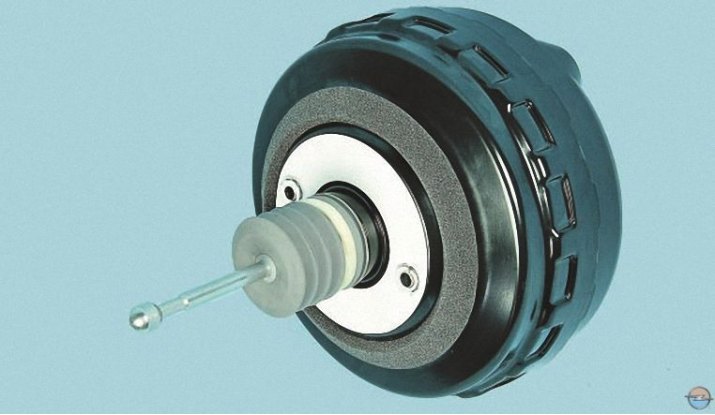

Рис. 3. Вакуумный усилитель
Вакуумный усилитель (рис. 3), установленный между механизмом педали и главным тормозным цилиндром, при торможении за счет разрежения во впускной трубе двигателя через шток и поршень первой камеры главного цилиндра создает дополнительное усилие, пропорциональное усилию от педали.

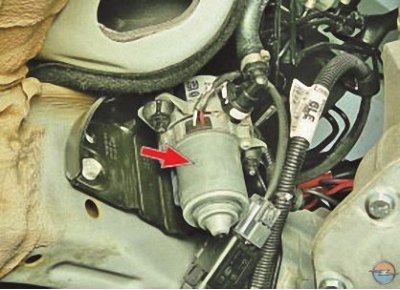

На автомобиле Opel Astra J для гарантированного обеспечения максимального значения разрежения в вакуумном усилителе на всех режимах работы двигателя дополнительно установлен вакуумный насос с электроприводом, соединенный шлангом с обратным клапаном основного шланга от усилителя к впускной трубе.
В шланге, соединяющем вакуумный усилитель с впускной трубой, установлен обратный клапан. Он удерживает разрежение в усилителе при его падении во впускной трубе.

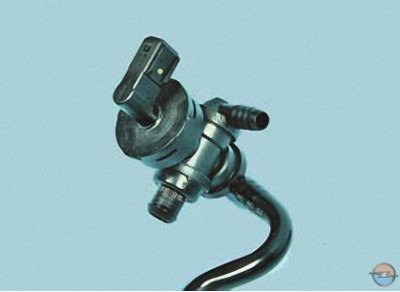

Особенность обратного клапана вакуумного усилителя автомобиля Opel Astra J в том, что он служит тройником для соединения шлангов от впускной трубы и вакуумного насоса, а также выполняет функцию коммутирующего устройства с электроприводом, подключая к вакуумному усилителю по очереди эти шланги в зависимости от условий работы автомобиля. При высоких нагрузках и большом угле открытия дроссельной заслонки разрежение во впускной трубе мало и может оказаться недостаточным для эффективной работы усилителя. На этом режиме обратный клапан перекрывает шланг к впускной трубе и полностью открывает шланг к вакуумному насосу.

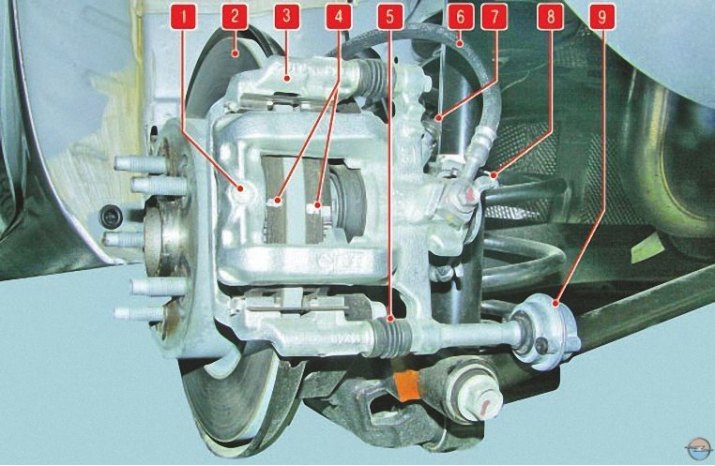

Рис. 4. Тормозной механизм заднего колеса: 1 – суппорт тормозного механизма; 2 – тормозной диск; 3 – направляющая колодок; 4 – тормозные колодки; 5 – направляющие пальцы суппорта; 6 – тормозной шланг; 7 – клапан выпуска воздуха; 8 – механизм привода стояночного тормоза; 9 – заглушка места установки соленоида электропривода стояночного тормоза (электропривод устанавливают по заказу)
Тормозные механизмы задних колес дисковые, с автоматической регулировкой зазора, по конструкции практически аналогичны тормозным механизмам передних колес. Тормозные колодки 4 (рис. 4) приводятся в действие одним гидравлическим рабочим цилиндром. Оптимальный зазор между диском и колодками поддерживается по тому же принципу, что и у тормозных механизмов передних колес. Отличие тормозного механизма заднего колеса от переднего тормозного механизма — в невентилируемом тормозном диске и в дополнительном механизме привода стояночного тормоза. Особенностью автомобиля Opel Astra J является возможность установки электропривода стояночного тормоза с управлением кнопкой, расположенной на облицовке тоннеля пола, вместо рычага. В этом случае на нижние кронштейны направляющих колодок обоих тормозных механизмов вместо заглушек 9 устанавливают соленоиды, перемещающие суппорты при подаче электропитания и тем самым затормаживающие автомобиль на стоянке.
Стояночный тормозной механизм, приводимый в действие механически, состоит из рычага, тяги с уравнителем и регулировочным устройством, двух задних тросов и механизмов на задних колесах. На разжимной рычаг механизма 8 привода стояночного тормоза, установленного на суппорте дискового тормозного механизма заднего колеса, воздействует задний трос привода. Механизм привода стояночного тормоза воздействует непосредственно на тормозные колодки 4 рабочего тормозного механизма. Перемещаясь, разжимные рычаги перемещают поршни тормозных цилиндров, далее через них сдвигают внутренние тормозные колодки до упора в тормозные диски и, получив жесткий упор, перемещают суппорты вместе с наружными колодками, также прижимая их к дискам и блокируя диски.

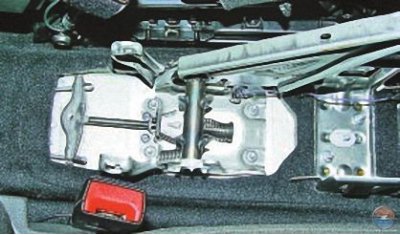

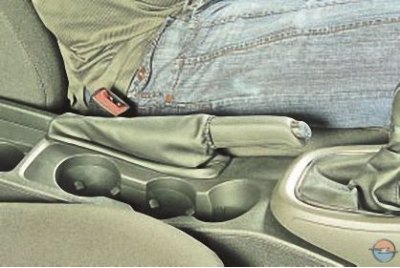

Рычаг привода стояночного тормоза, закрепленный между передними сиденьями на тоннеле пола, соединен с тягой, совмещенной с уравнителем, имеющей резьбовой хвостовик для регулировки натяжения тросов. Передние наконечники задних тросов соединены с уравнителем.
Стояночному тормозу не требуется особый уход. При текущем ремонте проверьте степень износа его деталей, убедитесь в исправности зубьев сектора и собачки. Чрезмерно изношенные детали замените.
При обнаружении обрыва оболочек или проволок тросов замените их новыми.
Антиблокировочная система тормозов (АBS) с подсистемой курсовой устойчивости (ESP) описана в разд. Системы безопасности (см. Антиблокировочная система тормозов).
Гидравлическая система тормозов объединена в единое целое металлическими трубками и шлангами. Система заполнена специальной тормозной жидкостью класса не ниже DOT-4, которую необходимо периодически заменять. Порядок замены тормозной жидкости описан в подразделе Замена тормозной жидкости.
Проверка тормозной системы описана ниже (см. Проверка тормозной системы).
Полезные советы
Некоторые водители, стремясь поменьше изнашивать тросы стояночного тормоза, стараются реже им пользоваться. Такая «экономия» приводит к обратному результату: трос, редко перемещаясь в оболочке, постепенно теряет подвижность, его заклинивает, в результате трос обрывается. Поэтому пользуйтесь стояночным тормозом во всех случаях, когда это необходимо.
Если при торможении педаль тормоза всегда начинает вибрировать, вероятнее всего, покороблены тормозные диски. К сожалению, в такой ситуации их надо только менять, причем сразу оба. Периодически появляющаяся и исчезающая вибрация педали при резком торможении сопровождает работу антиблокировочной системы тормозов и не является признаком неисправности.
Если при торможении машину начинает тянуть в сторону, проверьте рабочие цилиндры: возможно, потребуется их замена.
Если в передней подвеске появился стук, пропадающий при торможении, проверьте затяжку болтов крепления суппорта.
После замены тормозных колодок до начала движения обязательно несколько раз нажмите на педаль тормоза — поршни в рабочих цилиндрах должны встать на место.
