Общая информация
1. На рассматриваемых автомобилях используется генератор переменного тока. При установке дополнительного электрооборудования проверьте, чтобы мощности генератора было достаточно для обеспечения новых потребителей электроэнергией.
2. Привод генератора осуществляется мультиреберным ремнем от коленчатого вала двигателя.
3. Генератор представляет собой электрическую машину с электромагнитным возбуждением. Для преобразования переменного тока в постоянный в генератор встроен выпрямитель. Регулировка выходного напряжения осуществляется встроенным регулятором.
4. При работе генератора электрический ток, протекающий по обмотке возбуждения, создает вокруг полюсов ротора магнитный поток. При вращении ротора происходит периодическая смена его магнитных полюсов под каждым зубцом статора, в результате, проходящий через зубцы магнитный поток, непрерывно изменяется по величине и напряжению. Этот переменный магнитный поток создает в обмотке статора электродвижущую силу (ЭДС).
5. При высокой частоте вращения ротора, когда выходное напряжение генератора начинает превышать 13.6—14.5 В, регулятор напряжения запирается, и ток через обмотку возбуждения не проходит. Когда напряжение снижается, регулятор вновь отпирается, обеспечивая свободу пропускания тока через обмотку возбуждения. Чем выше частота вращения ротора, тем дольше регулятор остается запертым и, тем соответственно сильнее снижается напряжение на выходе генератора. Процесс запирания и отпирания регулятора происходит с высокой частотой, поэтому выходные колебания остаются практически незаметными и напряжение генератора можно считать постоянным, поддерживаемым на уровне 13.6—14.5 В.
6. Система зарядки не требует периодического обслуживания, однако проверку состояния и замену приводного ремня генератора, аккумуляторной батареи и ее электропроводки следует производить на регулярной основе в соответствии с графиком ТО (см. Главу 1).
7. Исправность системы заряда контролируется при помощи соответствующей лампы на комбинации приборов (см. Главу «Органы управления и приемы эксплуатации», Раздел 16).
Меры безопасности при обслуживании генератора:
- Не отключайте батарею или регулятор напряжения при работающем двигателе;
- Не замыкайте на массу клемму возбуждения генератора или закрепленный на ней кабель;
- Не путайте порядок подключения электропроводки регулятора напряжения;
- При зарядке аккумуляторной батареи без снятия ее с автомобиля проследите, чтобы от нее были отсоединены оба провода;
- Помните, что включение замкнутого на массу регулятора напряжения приводит к мгновенному выходу его из строя;
- Никогда не снимайте генератор при подключенной батарее;
- Никогда не используйте при проверках бортового электрооборудования измерители напряжения или лампы-пробники, подключаемые к бытовой сети (110/220 В);
- При проверке состояния диодов не подавайте на них напряжение более 12. В и не применяйте мегомметры, также имеющие высокое выходное напряжение — пробой диодов приведет к короткому замыканию. Помните, что при проверке изоляции электропроводки с помощью мегомметра необходимо отсоединять от генератора всю электропроводку;
- Перед проведением на автомобиле любых электросварочных работ не забывайте отсоединять электропроводку от генератора и аккумуляторной батареи;
- Любые проверки цепей и узлов бортовой электропроводки производите при неработающем двигателе и отсоединенной аккумуляторной батарее;
- Помните, что нарушение полярности любых подключений сопряжено с риском необратимого выхода из строя выпрямителя и регулятора напряжения генератора.
Проверка напряжения генератора
8. Если аккумуляторная батарея не заряжается или заряжается недостаточно во время движения автомобиля, необходимо проверить напряжение генератора.
9. Подключите вольтметр между положительным и отрицательным полюсами батареи и запустите двигатель. Напряжение при пуске должно упасть примерно до 8 Вольт (при температуре окружающего воздуха +20°С).
10. Увеличьте количество оборотов двигателя до 3000 об/мин — при исправной работе генератора и регулятора напряжение на клеммах должно составить от 13 до 14.5 В.
11. Для проверки стабильности напряжения необходимо включить дальний свет и повторить измерения при 3000/мин. Измеренное напряжение не должно возрасти более чем на 0.4 В от ранее замеренных показателей.
12. Если показатели выходят за пределы номинального значения, генератор и регулятор нужно проверить в специализированной мастерской.
Снятие и установка
Двигатель Z14XEP
13. Снимите мультиреберный ремень (см. Главу 2).
14. Отпустите 2 крепежные гайки и отсоединить подводящую проводку генератора.

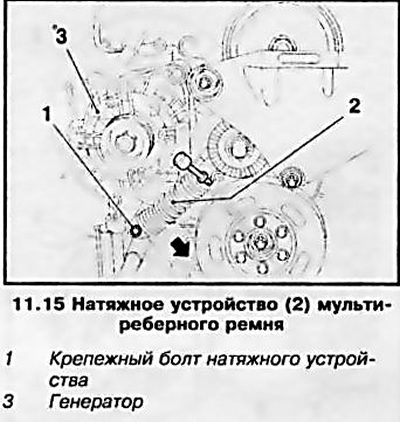

15. Выверните болт (см. сопр. иллюстрацию) крепления устройства натяжения мультиреберного ремня и отожмите натяжное устройство (см. стрелку) для освобождения доступа к нижнему болту крепления генератора.
16. Отпустите гайки верхнего и нижнего болтового крепления генератора, извлеките болты и снимите генератор.
17. Установка производится в порядке, обратном снятию.
Двигатель Z16XEP
18. Снимите мультиреберный ремень (см. Главу 2).

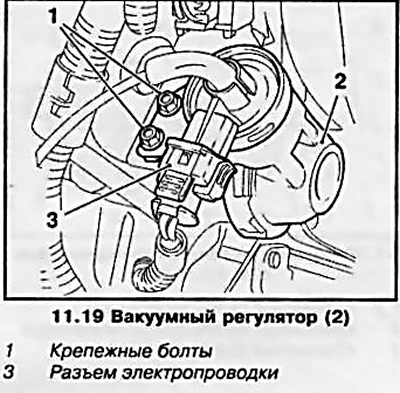

19. Рассоедините разъем электропроводки и тягу от вакуумного регулятора (см. сопр. иллюстрацию), выверните 2. крепежных болта и снимите регулятор.

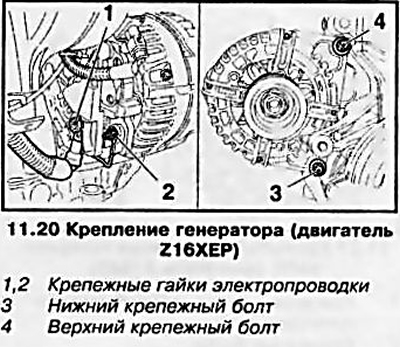

20. Поднимите автомобиль на подъемнике, отпустите 2 крепежные гайки (см. сопр. иллюстрацию) и отсоедините подводящую проводку генератора.
21. Выверните нижний болт крепления генератора, опустите автомобиль, выверните верхний болт и снимите генератор.
22. Установка производится в порядке, обратном снятию.
Двигатель Z18XE
23. Снимите мультиреберный ремень (см. Главу 2).

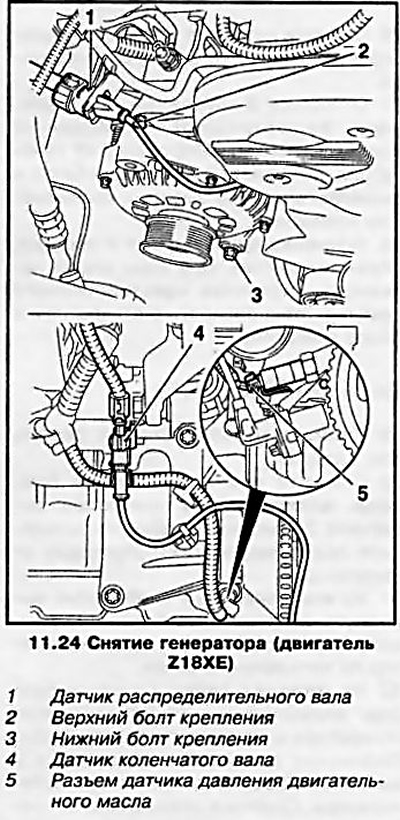

24. Рассоедините разъем электропроводки (см. сопр. иллюстрацию) от датчика распределительного вала, выверните верхний болт крепления генератора, ослабьте нижний болт крепления и подайте генератор назад.
25. Рассоедините разъем электропроводки (см. иллюстрацию 11.24) от датчика коленчатого вала, рассоедините разъем датчика давления двигательного масла и освободите кабель из креплений.
26. Снимите натяжное устройство мультиреберного ремня с опоры генератора.

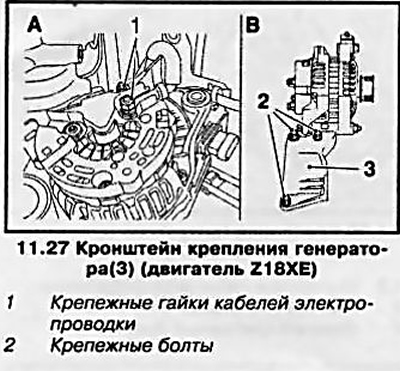

27. Отпустите 2 крепежные гайки (см. сопр. иллюстрацию) и отсоедините подводящую электропроводку от генератора, выверните 3 крепежных болта и снимите генератор вместе с кронштейном крепления.
28. Установка производится в порядке, обратном снятию. При этом втулка натяжного устройства мультиреберного ремня должна совпасть с отверстием в опоре генератора.
Двигатель Z20LE(L/R/H)
29. Снимите мультиреберный ремень (см. Главу 2).

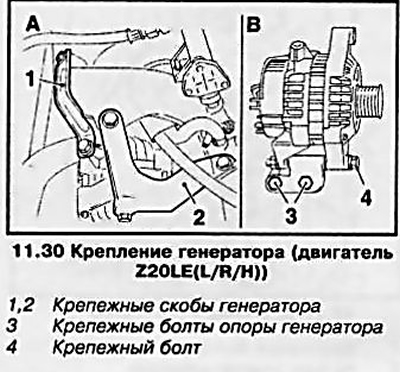

30. Снимите крепежные скобы (см. сопр. иллюстрацию) генератора, выверните 2 крепежные гайки и отсоедините подводящую электропроводку от генератора.
31. На моделях Astra необходимо вывернуть 2 крепежных болта (3) (см. сопр. иллюстрацию) и снять генератор по направлению вверх.
32. На моделях Zafira: Ослабьте болт (см. иллюстрацию 11.30) крепления генератора и подайте генератор назад. Поднимите автомобиль подъемнике и выверните 2 болта крепления опоры генератора. Опустите автомобиль, отсоедините топливопровод от опоры генератора и снимите генератор.
33. Установка производится в обратном порядке.
Двигатель Z22YH (Zafira)
34. Снимите мультиреберный ремень (см. Главу 2).
Замечание: Ремень снимается снизу.
35. Рассоедините разъем электропроводки генератора, выверните 2 нижних крепежных болта генератора, опустите автомобиль и выверните 2 верхних крепежных болта.
36. Отожмите шланг системы охлаждения в сторону и снимите генератор по направлению вверх.
37. Установка производится в обратном порядке.
38. Снимите мультиреберный ремень (см. Главу 2).
39. Отпустите 3 крепежные гайки и отсоедините электропроводку от генератора.
40. Выверните верхний и нижний крепежные болты и снимите генератор.
41. Установка производится в обратном порядке.
Двигатель Z17DT(L/H)
42. Снимите мультиреберный ремень (см. Главу 2).
43. Снимите рожок клаксона (см. Главу 12).

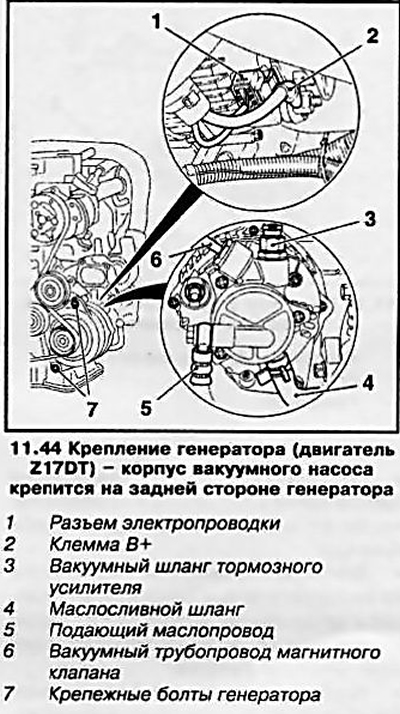

44. Отсоедините вакуумный трубопроводы (см. сопр. иллюстрацию) тормозного усилителя и магнитного клапана от вакуумного насоса, отсоедините от насоса.
45. Подставьте подходящую емкость под вакуумный насос. Выверните полый болт (см. иллюстрацию 11.44) и отсоедините подающий маслопровод от вакуумного насоса, затем ослабьте хомут и отсоедините маслосливной шланг.
46. Отпустите крепежную гайку (см. иллюстрацию 11.44), отсоедините клемму (В+), а затем и разъем электропроводки (D+) от генератора. Выверните 2 крепежных болта и снимите генератор.
47. Установка производится в порядке, обратном порядку снятия. Перед подсоединением подающего маслопровода, не забудьте заменить уплотнительное кольцо.
Двигатель Z19DT(L/H)
48. Снимите мультиреберный ремень (см. Главу 2).

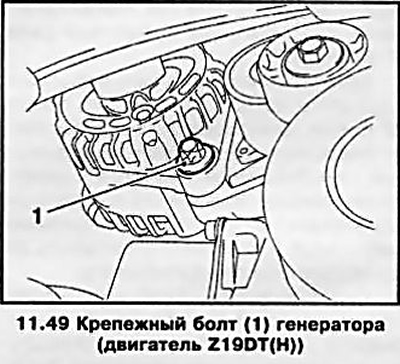

49. Выверните болт (см. сопр. иллюстрацию) крепления генератора и опустите автомобиль.
50. Извлеките корпус топливного фильтра из крепежного хомута и снимите последний (см. Главу 4, Раздел 10).

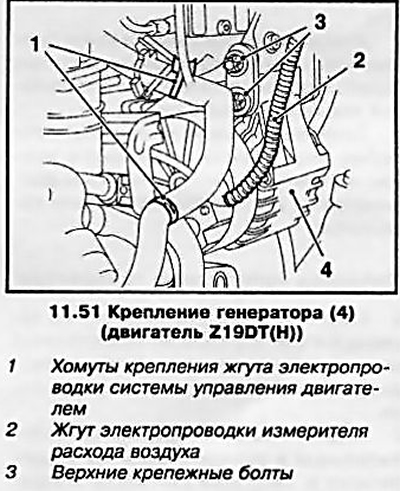

51. Высвободите жгуты электропроводки (см. сопр. иллюстрацию) системы управления двигателя и измерителя расхода воздуха из крепежных хомутов, и рассоедините разъем электропроводки измерителя.
52. Выверните 3 крепежных гайки и отсоединить электропроводку от генератора, затем выверните 2 верхних болта (см. иллюстрацию 11.51) крепления кронштейна и снимите генератор.
53. Установка производится в порядке, обратном порядку снятия. Верхние крепежные болты должны затягиваться после установки мультиреберного ремня.
