Коленвал — монтаж и проверка зазоров в коренных подшипниках (Opel Astra G)

Подбор вкладышей коренных подшипников

Внимание! Изготовителем рекомендуется менять коренные подшипники при каждой разборке двигателя, независимо от их состояния.

1. В запчасти поставляются как стандартные коренные подшипники различных размерных групп, так и ремонтные коренные подшипники. Подшипники подбираются по величине измеренного диаметра коренной шейки.

Проверка зазоров в коренных подшипниках

2. Очистите наружную поверхность новых коренных вкладышей, поверхности расточек под вкладыши в блоке цилиндров и в крышках коренных подшипников.

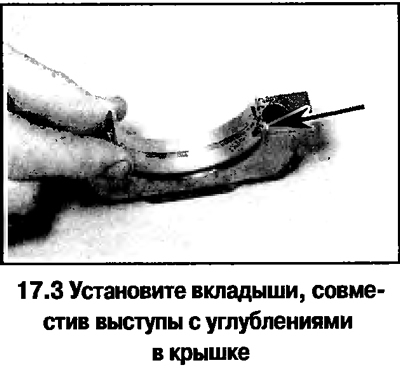

3. Вставьте вкладыш, убедитесь, что выступ на вкладыше подшипника зашел в выборку в расточке блока цилиндров или в крышке (смотрите фотографию). Зазор можно проверить двумя способами.



4. При определении зазора первым способом установите крышки (или каркас крышек) коренных подшипников вместе с вкладышами на блок цилиндров, затяните болты с заданным моментом и измерьте внутренний диаметр каждой собранной пары вкладышей. Зазор в коренных подшипниках определяется как разность диаметра коренной соответствующей коренной шейки коленвала и внутреннего этого диаметра собранного подшипника.



5. Второй способ (более точный) состоит в применении пластмассовой калибровочной проволоки.

6. Установив по месту коренные вкладыши, осторожно поставьте коленвал. Коренные шейки должны быть сухими и чистыми.

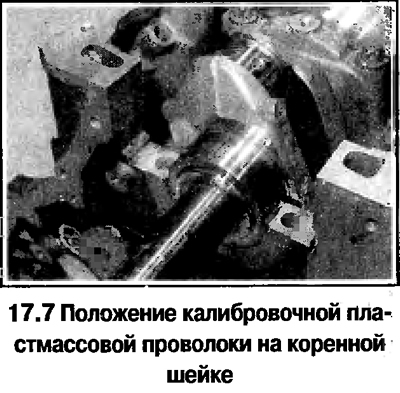

7. Уложите на каждую коренную шейку коленвала параллельно его оси по одному отрезку калибровочной пластмассовой проволоки "Plastigage", длина которых немного меньше ширины коренных подшипников (смотрите фотографию).

Материал был взят с ресурса OpelBook

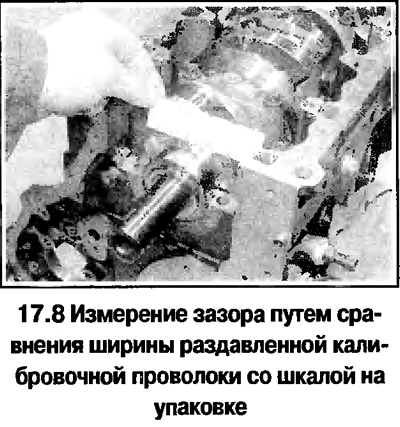

8. Установите по крышки с нижними вкладышами, не нарушая их ориентацию. Затяните болты в последовательности указанной в Технических данных (в 3 этапа). Во время затяжки положение отрезка проволоки измениться не должно, поворот коленвала не допускается. Равномерно и постепенно отверните болты крышек. Снимите крышки (или каркас), не нарушив положения сплющенных проволок и не допуская поворота коленвала. Сравните ширину раздавленных проволок со шкалой на упаковке и определите зазор в коренном подшипнике (смотрите фотографию). Сравните с нормативным значением.



9. Если зазор отличается от нормативного, то причиной может быть неправильный подбор вкладышей (или их повышенный износ, если проверялись вкладыши бывшие в эксплуатации). Если ширина сплющенной проволоки с одного края больше, то это указывает на конусность шейки. Перед тем как прийти к выводу о необходимости замены вкладышей убедитесь в том, что между крышками или блоком цилиндров и вкладышем при измерении отсутствовали грязь или масло.



10. Если при измерении с новыми вкладышами зазор превышает норму, то следует обратиться за консультацией в автосервис. Может понадобиться перешлифовать шейки коленвала и заменить вкладыши ремонтными.

11. По окончании соскоблите остатки калибровочной проволоки с коренных шеек коленвала, не повредив при этом поверхность.

Окончательная установка коленвала.

Двигатели 1,4, 1,6 и 1,8 л

12. Осторожно достаньте коленвал из блока цилиндров.

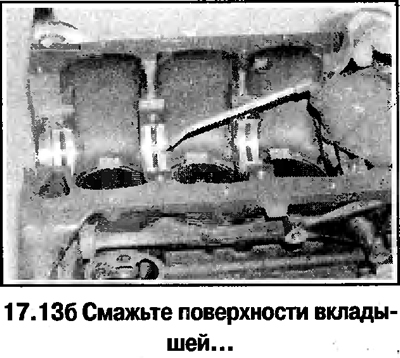

13. Установите по месту вкладыши коренных подшипников. Если устанавливаются новые вкладыши, то тщательно промойте их в керосине и протрите насухо. Обильно смажьте свежим маслом для двигателя поверхности вкладышей, установленных в блок цилиндров (смотрите фотографию).

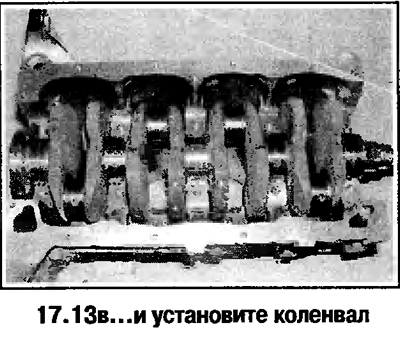

14. Установите коленвал в блок цилиндров и проверьте осевой люфт (см. выше).



15. Тщательно очистите от смазки разъемные плоскости крышек коренных подшипников и блока цилиндров. Смажьте маслом для двигателя поверхности нижних вкладышей. Убедитесь, что установочные выступы на вкладышах заходят в углубления в крышках.

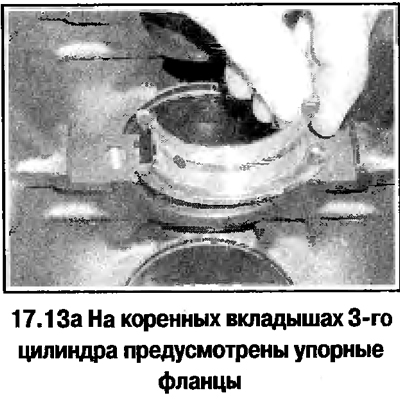

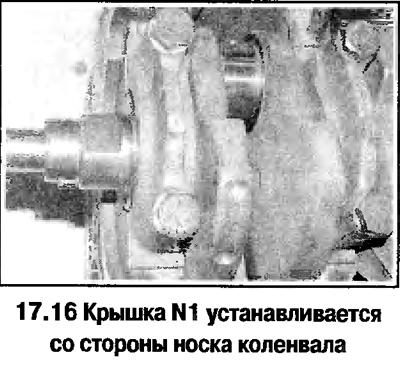

16. Установите по месту крышки с номерами 1-4 (на вкладышах 3-го цилиндра предусмотрены упорные фланцы), ориентируясь по нанесенным номерам (номера должны быть обращены вверх и читаться со стороны задней части блока цилиндров).

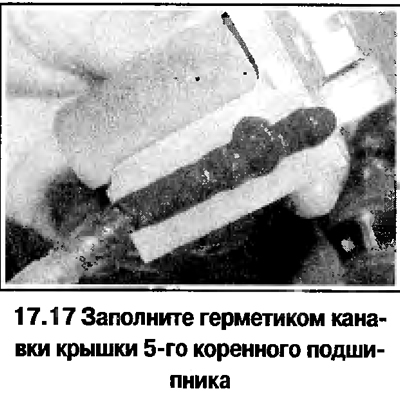

17. Заполните герметиком канавки крышки 5-го коренного подшипника (смотрите фотографию). Изготовителем рекомендуется использовать герметик OPEL 9048525. Установите крышку по месту.

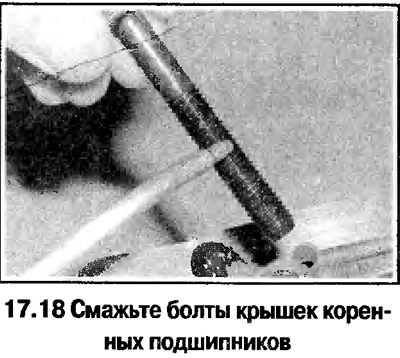

18. Смажьте болты крышек и подтяните от руки (смотрите фотографию).

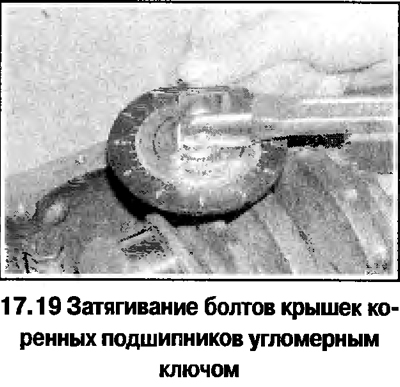

19. Затяните болты крышек в диагональной последовательности в 3 этапа (см. Технические данные).

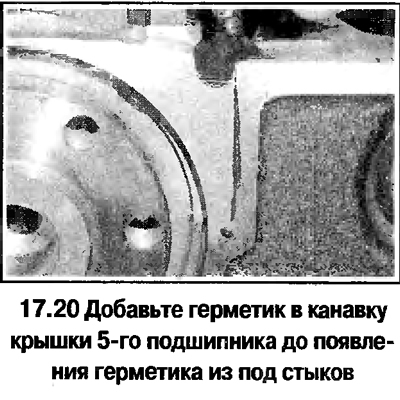

20. По окончании затягивания болтов добавьте герметик в канавку крышки 5-го подшипника (смотрите фотографию). Канавка крышки должна быть заполнена герметиком (герметик должен появиться из под стыков). Избыток герметика удалите ветошью.



21. Проверьте свободу вращения коленвала в коренных подшипниках.



22. Установите шатуны с поршнями (см. ниже).

23. Установите новый задний сальник

24. Установите маховик, головку цилиндров, масляный насос, маслоотражатель, под дон и ремень распредвала.

Двигатель 2,0 л

25. Установите коленвал в рассмотренном выше порядке.

26. Установите балансирный механизм (или каркас крышек), затяните болты с заданным моментом

27. Установите новый задний сальник, маховик, головку цилиндров, масляный насос, маслоотражатель, поддон и ремень распредвала.
