Внимание! Работы выполняются на холодном двигателе.
Снятие
1. Выставьте поршень 1-го цилиндра в ВМТ такта сжатия.
2. Отверните пробку маслозаливной горловины и снимите кожух двигателя, отвернув винты, или достав штифты.
3. Снимите верхнюю и нижнюю крышки ремня.
4. Вывесите двигатель на тележке-домкрате, уложив доску на подъемную пяту домкрата.

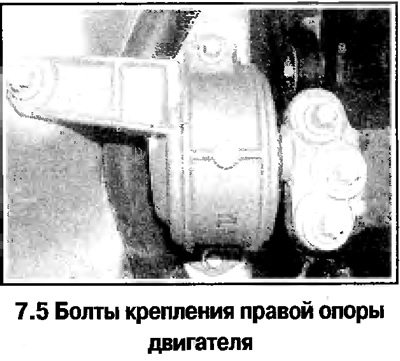

5. Отверните 3 болта крепления кронштейна правой опоры двигателя к блоку цилиндров, и 3 болта крепления опоры к брызговику кузову, снимите кронштейн с опорой (смотрите фотографию).
![](https://www.opelbook.ru/img/astra/1020.jpg)

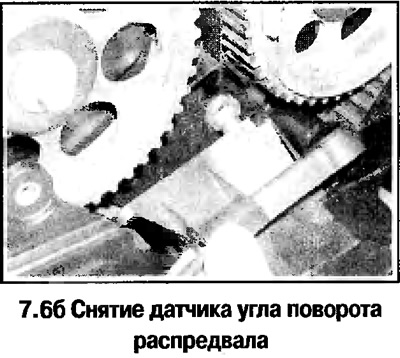

6. На двигателях 1,4, 1,6 и 1,8 л проверьте совмещение установочных меток (смотрите фотографию). Отверните 2 болта и снимите датчик угла поворота распредвала (смотрите фотографию). При наличии фиксатора OPEL КМ852 зафиксируйте распредвал.
![](https://www.opelbook.ru/img/astra/1021-podp.jpg)

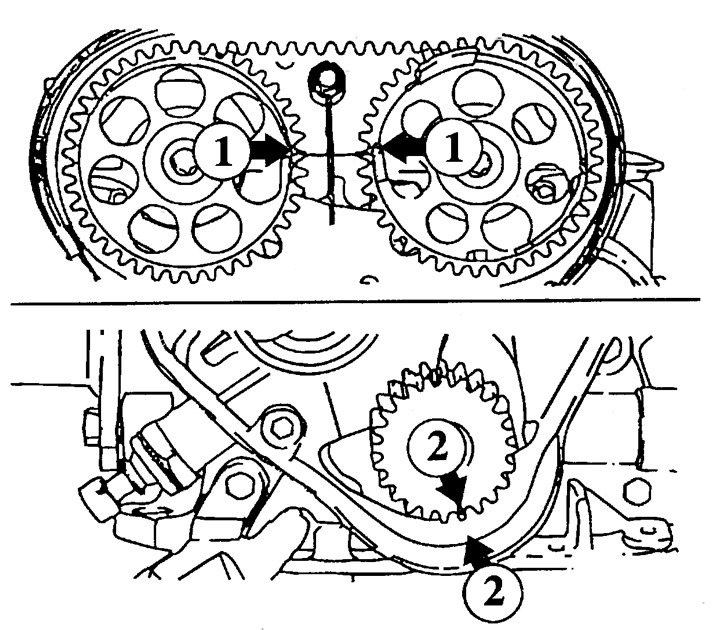

7.6а Установочные метки на двигателях 1,4,1,6 и 1,8 л
1. Метки на звездочках распредвалов должны быть строго на уровне верхнего края головки цилиндров.
2. Метка на звездочке коленвала должна быть напротив указателя на корпусе масляного насоса.
![](https://www.opelbook.ru/img/astra/1022.jpg)

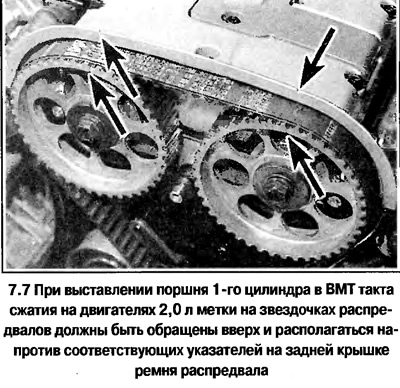

7. На двигателях 2,0 л убедитесь, что метки на звездочках распредвалов обращены вверх и находятся напротив соответствующих указателей на задней крышке ремня распредвала, при этом выемка на венце шкива коленвала должна совместиться с указателем в основании крышки ремня (смотрите фотографию).
![](https://www.opelbook.ru/img/astra/1023.jpg)

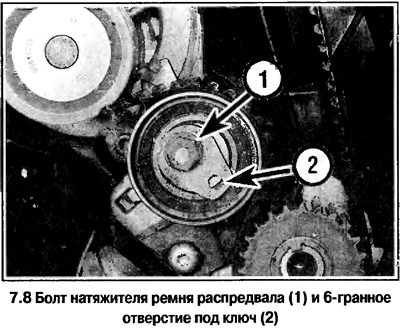

8. На всех двигателях отпустите болт натяжителя, поверните рычаг натяжителя 6-гранным ключом против часовой стрелки и затяните болт (смотрите фотографию).
![](https://www.opelbook.ru/img/astra/1024.jpg)

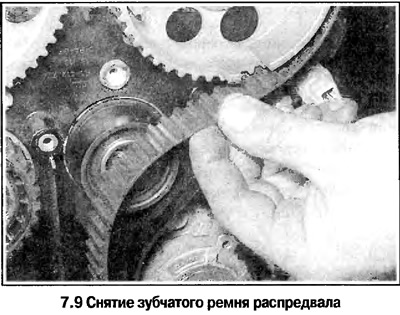

9. Снимите зубчатый ремень (смотрите фотографию). Обозначьте на ремне направление его нормального движения.
![](https://www.opelbook.ru/img/astra/1025.jpg)
10. Проверьте состояние ремня. Если пробег ремня составил около 60000 км, то его следует заменить. Ремень также меняется при обнаружении любых, хотя бы и незначительных, дефектов (отслоений, трещин, надрывов) или загрязнений.
Установка

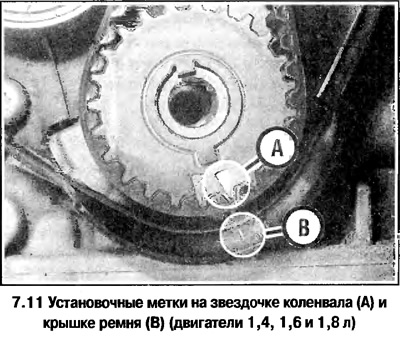

11. Перед установкой ремня еще раз убедитесь в совмещении установочных меток (смотрите фотографию)
![](https://www.opelbook.ru/img/astra/1026.jpg)

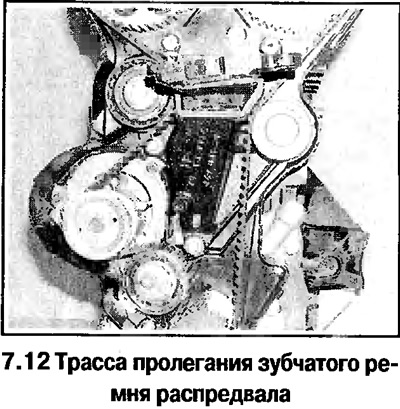

12. Оденьте ремень на звездочки коленвала и распредвала, ориентируясь по направлению стрелки. Ремень натяните со стороны натяжителя. Сначала заведите ремень на звездочку коленвала, затем, слегка подтянув, на звездочку распредвала. В последнюю очередь ремень одевается на натяжные ролики (смотрите фотографию).
![](https://www.opelbook.ru/img/astra/1027.jpg)

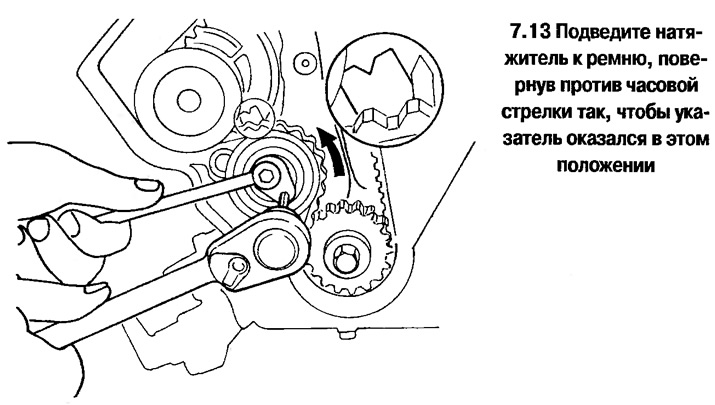

13. Отпустите болт натяжителя и подведите натяжитель к ремню (рычаг натяжителя должен оказаться в крайнем правом положении), затяните болт (смотрите фотографию).
![](https://www.opelbook.ru/img/astra/1028.jpg)
14. Удалите инструмент из отверстия натяжителя. Установите снятую опору двигателя, затяните болты крепления опоры с заданным моментом.
15. Убедитесь, что установочные метки на звездочках и совмещены с метками на корпусе масляного насоса на задней крышке.
16. Проверните коленвал на 2 оборота в направлении нормального вращения. Убедитесь, что все установочные метки совмещены, затем отпустите болт натяжителя.

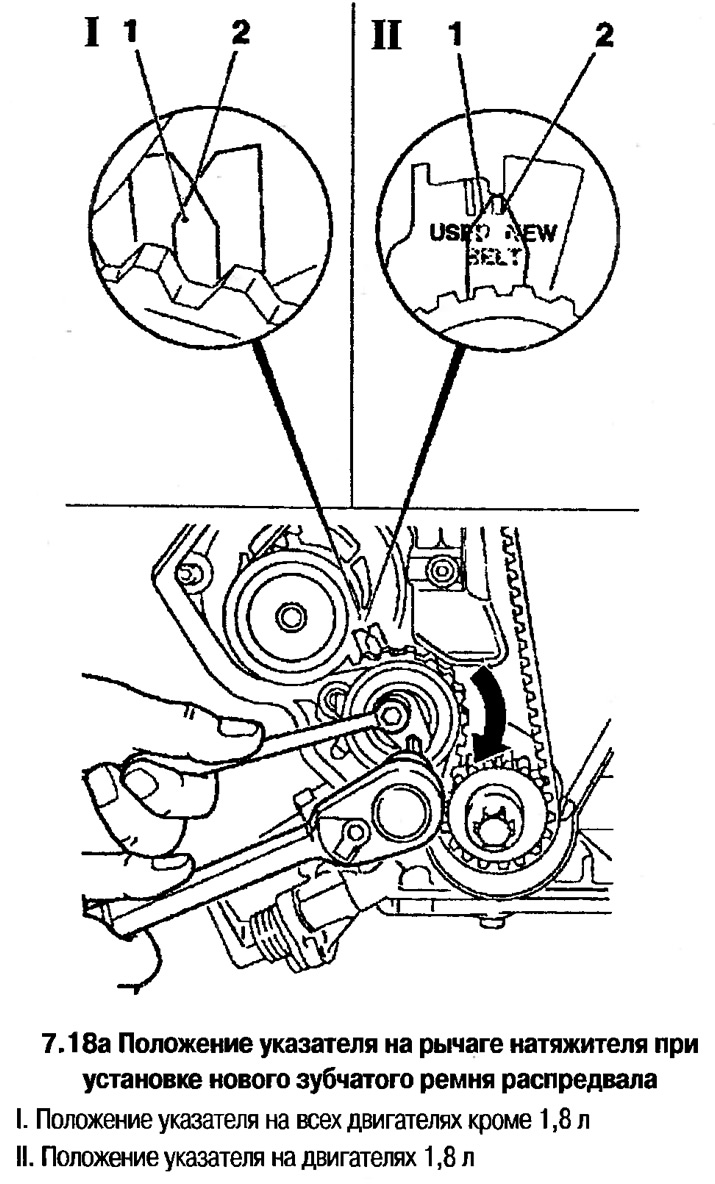

17. Если устанавливается новый ремень, то выставьте рычаг натяжителя так, чтобы указатель на нем оказался совмещенным с вырезом на задней пластине натяжителя. Удерживая натяжитель в этом положении, затяните болт с заданным моментом. Доверните коленвал на 2 оборота до совмещения установочных меток. Убедитесь, что указатель на рычаге также совместился с выемкой на пластине.

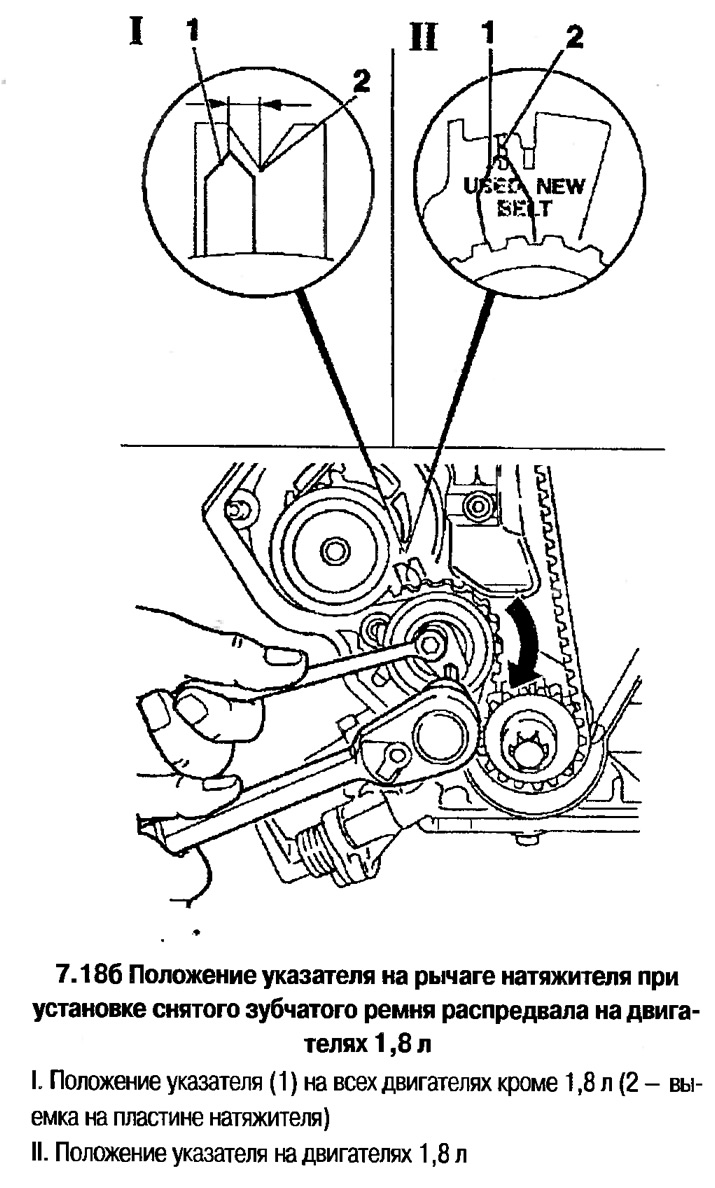

18. Если устанавливается снятый ремень, то на всех двигателях кроме 1,8 л отрегулируйте положение натяжителя так, чтобы указатель на рычаге располагался на 4 мм левее выемки в пластине натяжителя. На двигателях 1,8 л и выставьте натяжитель так, чтобы указатель на рычаге располагался напротив метки USED на пластине натяжителя (смотрите фотографию). Удерживая натяжитель в одном из указанных выше положений, затяните болт. Доверните коленвал на 2 оборота до совмещения установочных меток. Убедитесь, что указатель на рычаге также совместился с выемкой на пластине.
![](https://www.opelbook.ru/img/astra/1029.jpg)
![](https://www.opelbook.ru/img/astra/1030.jpg)
19. Если точно совместить рычаг с пластиной не удается, то процедуру натяжения повторите заново.
20. Установите все снятые детали в обратном порядке.
