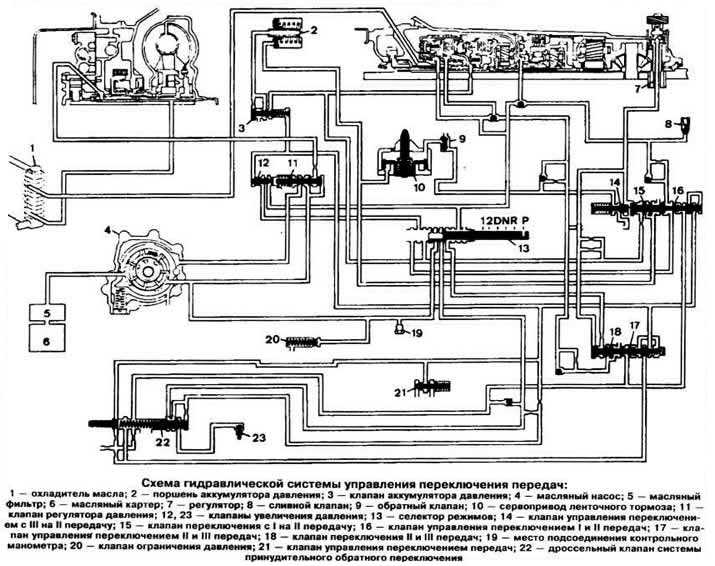

Дијаграм хидрауличног система за контролу степена преноса:
1 - хладњак уља;
2 - клип акумулатора притиска;
3 - вентил акумулатора притиска;
4 - пумпа за уље;
5 - филтер за уље;
6 - картер за уље;
7 - регулатор;
8 - одводни вентил;
9 - неповратни вентил;
10 — серво погон трачне кочнице;
11 - вентил регулатора притиска;
12, 23 - вентили за повећање притиска;
13 - бирач режима;
14 - контролни вентил за прелазак са ИИИ на ИИ брзину;
15 - преклопни вентил са И на ИИ брзину;
16 - контролни вентил за пребацивање И и ИИ степена преноса;
17 - контролни вентил за пребацивање ИИ и ИИИ степена преноса;
18 - пребацивање вентила ИИ и ИИИ степена преноса;
19 - место прикључка контролног манометра;
20 - вентил за ограничавање притиска;
21 - контролни вентил мењача;
22 - пригушни вентил система принудног преклапања уназад.
