Прекидачи за управљање уређајима за осветљење и сигнализацију (Opel Frontera A)

Садржај: Спољна расветна тела ⬇ Светла за вожњу (за дневну вожњу) ⬇ Унутрашња расвета ⬇

Спољна расветна тела

Главни прекидач

Прекидач има три положаја:

(1) = Искључено
(2) = Паркинг светло
(3) = Кратка/дуга светла

У положајима прекидача (2) и (3), укључена су и задња габаритна светла и светла регистарске таблице

Подешавање правца снопова фарова

Да се не би заслепили возачи возила која долазе у сусрет, подешавање правца кратких снопова фарова се врши асиметрично, са померањем директрисе ка страни пута (за Русију - скренуто удесно). Приликом изласка из Русије ка земљама са левостраним саобраћајем, на фарове треба ставити посебне штитнике који покривају десни сектор сочива у распону од 15°.

Неки модели Опел Фронтера имају могућност подешавања правца снопова фарова како би компензовали изобличења узрокована неравномерним оптерећењем возила.

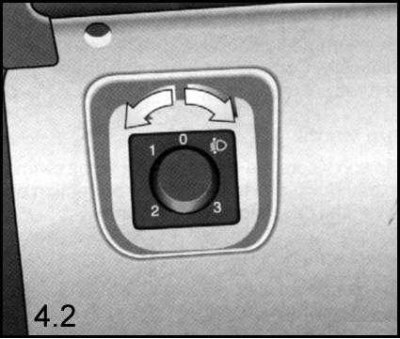

Подешавање се врши помоћу посебног прекидача.

Прекидач мора бити постављен на положај "0" када је у возилу само један возач. Положај "1" одговара ситуацији када су сва седишта у кабини заузета; положај "2" - сва седишта су заузета и терет је смештен у пртљажник; Положај "3" (модели са 5 врата) - возач и терет у пртљажнику.

Правилно подешавање правца снопа фарова обезбеђује заштиту возача који долазе у сусрет од заслепљивања.

Контрола предњих светала за маглу

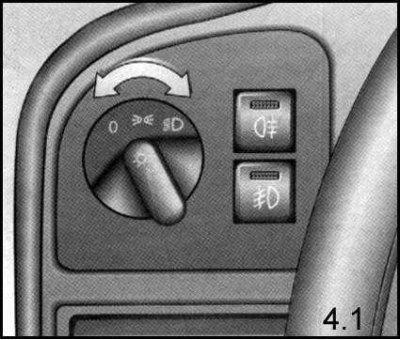

1. Притисните дугме (5) на главној прекидачкој плочи - зелени индикатор унутра треба да се упали.

Предња светла за маглу се пале када се укључе светла за паркирање.

2. Да бисте искључили светла за маглу, поново притисните дугме (5).

Контрола задњих светала за маглу

1. Притисните дугме (4) на главној прекидачкој плочи - жути индикатор би требало да се упали унутра.

Задња светла за маглу се пале када се укључе предња светла или предња светла за маглу.

2. Да бисте искључили светла за маглу, поново притисните дугме (4).

Пребацивање фарова (кратка/дуга светла)

1. Да бисте променили фарове, повуците леви прекидач на управљачу према себи.

2. Након клика, отпустите полугу прекидача.

3. Повлачењем прекидача према себи до првог граничника (без клика) можете да укључите фарове (погледајте следећи пододељак).

Трепћућа предња светла

1. Да бисте укључили режим трептања предњих светала, лагано повуците леви прекидач на управљачу према себи.

Контрола показивача правца

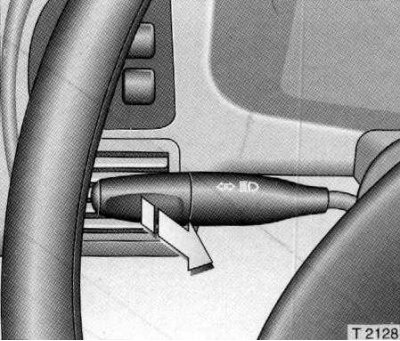

1. Да бисте укључили показиваче правца, померите леву полугу прекидача на волану из средњег (у вертикалној равни) положаја нагоре (скретање удесно) или надоле (скретање улево).

2. Када окренете волан назад након завршетка окретања, прекидач ће се аутоматски вратити у средњи положај. Имајте на уму да уређај за повратак не ради приликом глатких окретања са великим радијусом - у овом случају, потребно је да повучете ручицу горе или доле само до првог граничника, а затим ће се вратити у првобитни положај након отпуштања.

Прекидач за упозорење на опасност

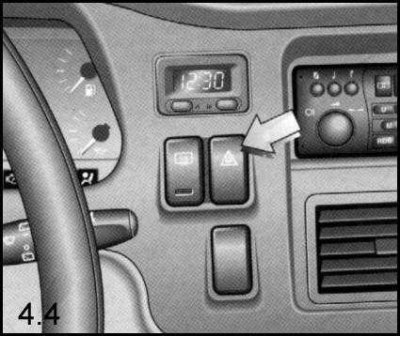

Прекидач за упозорење на опасност налази се на инструмент табли испод сата, десно од инструмент табле.

Када се притисне дугме прекидача, сва четири показивача правца се истовремено активирају и почињу да трепћу у складу са индикаторском лампицом прекидача.

Светла за вожњу (за дневну вожњу)

Ездовые светла, ако их предвиђене комплектацией возила се укључују истовремено са укључивањем далеког света главобоље фарова.

Оригинални извор се налази на веб-сајту OpelBook.ru

Светла за вожњу уназад

Аутоматски се укључују када се мењач пребаци у брзину за ход уназад уз укључен контакт.

Унутрашња расвета

Контрола светла за читање

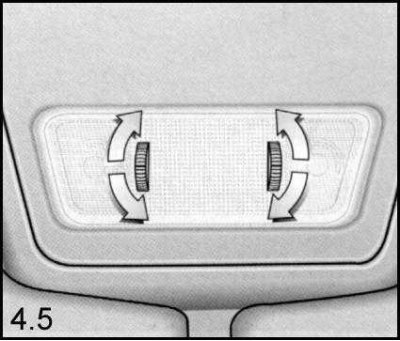

Укључивање лампе и подешавање јачине његовог сјаја производе се ротирањем прстенастих ручица потенциометара монтираних директно у сочиво абажура.

Контрола унутрашњег осветљења

Предње светло

Унутрашње осветљење се аутоматски пали када се отворе било која врата аутомобила. Након затварања врата, осветљење се такође аутоматски гаси са кратким закашњењем.

1. Да бисте укључили осветљење када су врата затворена, повуците ручицу (6) главног прекидача за осветљење према себи.

Задње светло

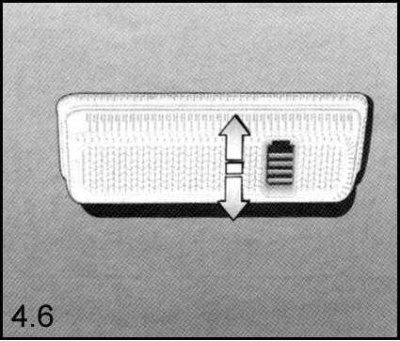

1. Да бисте трајно укључили светло, померите клизни прекидач напред.

2. Да бисте укључили светло када се врата отворе, клизни прекидач треба померити уназад.

3. Постављање прекидача у средњи положај искључује светло.

Осветљење пртљажника

Осветљење багажного одељења се врши уз помоћ појединачног оборудованного ползунковым прекидачем лампе.

1. Да бисте трајно укључили светло, померите клизни прекидач напред.

2. Да бисте укључили светло када се отворе врата пртљажника, клизни прекидач треба померити уназад.

3. Постављање прекидача у средњи положај искључује светло.
