Елементи додатног система за довод ваздуха (Opel Omega B)

Мотор DOHC запремина 2,0 л

Вентилатор и филтер

1. Уклоните уметак левог лука предњег точка.

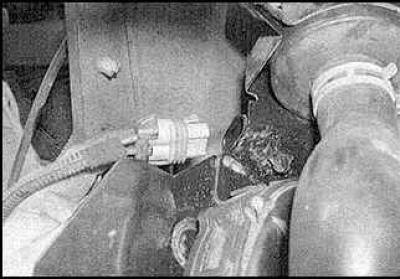

2. Уклоните рог аудио сигнала.

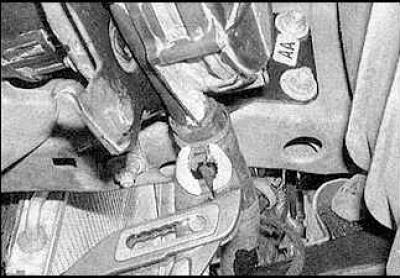

3. Искључите конектор за повезивање



4. Отпустите стезаљку и одвојите црево за ваздух од вентилатора.

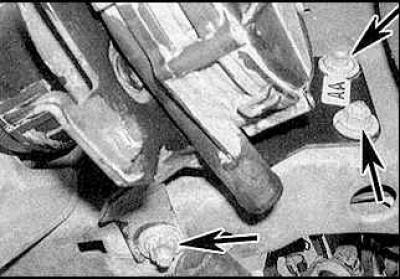

5. Одврните матице за причвршћивање (означене стрелицама) и уклоните вентилатор заједно са држачем.

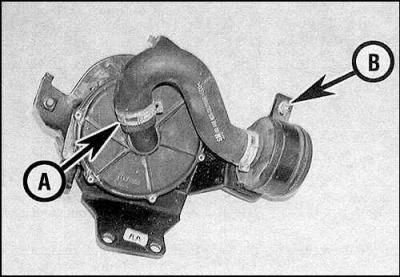

6. Да бисте уклонили филтер за ваздух, уклоните стезаљку (А), одвојите црево за ваздух од вентилатора, одврните матицу за причвршћивање филтера (Б) и уклоните стезаљку и филтер.

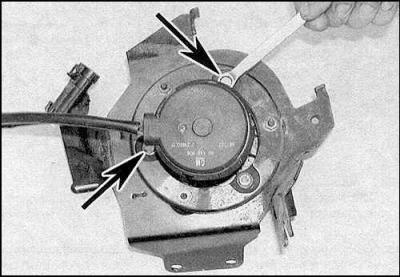

7. Уклоните конектор за повезивање вентилатора.

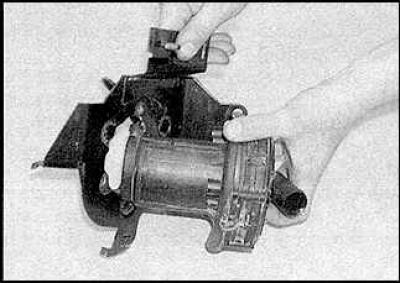

8. Одврните монтажне завртње (означено стрелицама).



9. Скините пумпу са монтажног носача.

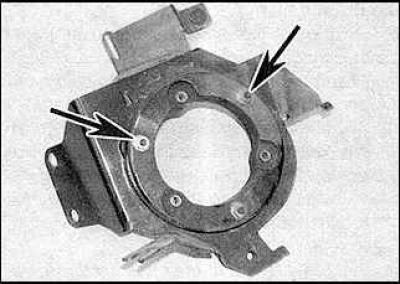

10. Ако је потребно, одврните монтажне навртке (означене стрелицама) и уклоните монтажну плочу.

11. Инсталација се врши обрнутим редоследом од уклањања.

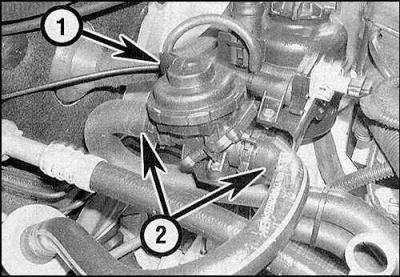

Запорни вентил

1. Одвојите вакуумску цев (1) и црева за ваздух (2) од вентила.

2. Отпустите монтажне завртње и уклоните вентил.

3. Инсталација се врши обрнутим редоследом од уклањања.

Соленоид запорног вентила

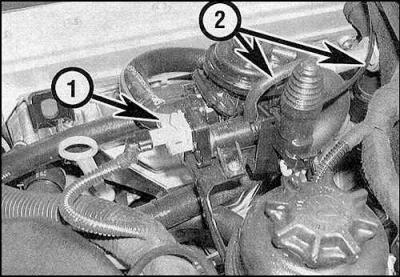

1. Одвојите прикључни конектор (1) и вакумска црева (2) са соленоида.



2. Уклоните монтажне завртње и уклоните соленоид.

3. Инсталација се врши обрнутим редоследом од уклањања.

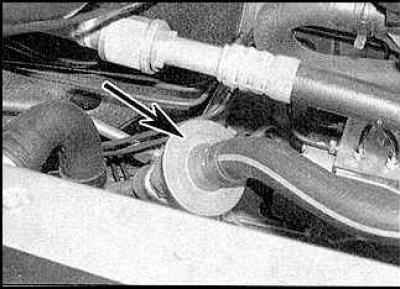

Запорни вентил

1. Одвојите црево за ваздух и уклоните вентил (означено стрелицом).

2. Приликом уградње вентила користите заптивач.

Прикључна цев

1. Одвојите црево за ваздух од запорног вентила.

(Оригинални извор се налази на веб-сајту: «Opelbook.ru»)

2. Отпустите монтажне завртње и уклоните држач за монтажу цеви.

3. Одвојите цев од поклопца главе цилиндра, одврните монтажне завртње и уклоните цев.

4. Инсталација се врши обрнутим редоследом од уклањања.

Мотори од 2,5 и 3,0 литара

Вентилатор и филтер

Цм. виши.

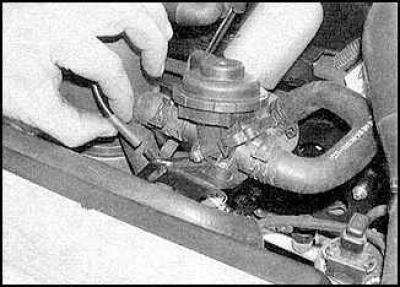

Запорни вентил и соленоид

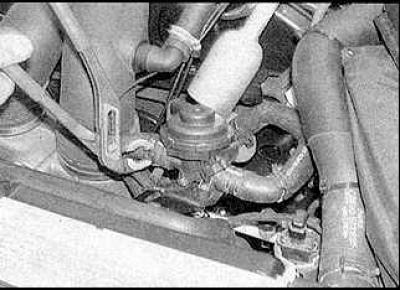

1. Одвојите вакуумску линију од соленоида.



2. Одвојите црева за ваздух од вентила.

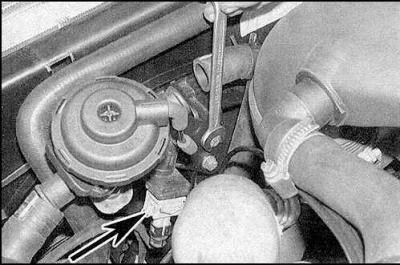

3. Отпустите монтажне завртње и уклоните држач вентила. Искључите конектор за повезивање (означен стрелицом).

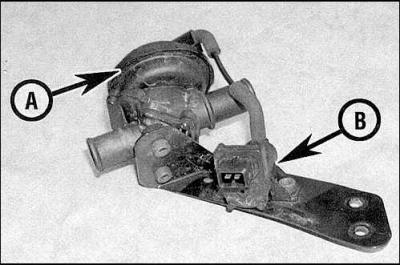

4. Уклоните монтажне завртње и уклоните запорни вентил (А) или соленоид (Б) са монтажног носача.

5. Инсталација се врши обрнутим редоследом од уклањања.

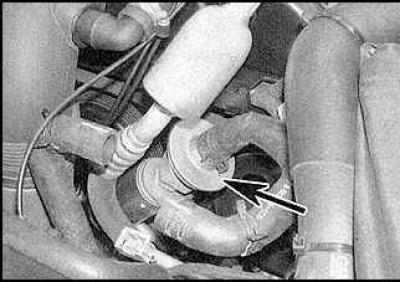

Запорни вентил

1. Одвојите црево за ваздух и одврните вентил (означен стрелицом) из цеви.



2. Инсталација се врши обрнутим редоследом од уклањања.

Предња спојна цев

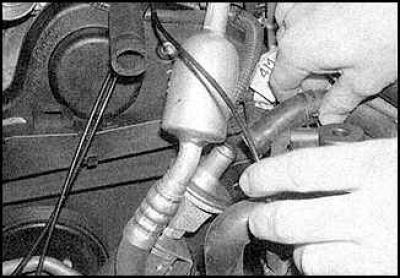

1. Уклоните предкомору система за довод ваздуха.

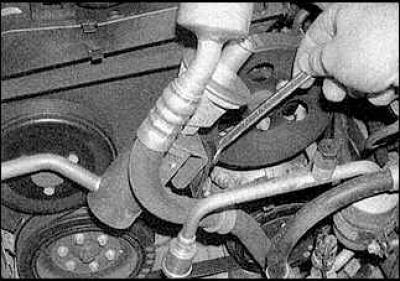

2. Одвојите црево за ваздух од вентила на цеви.

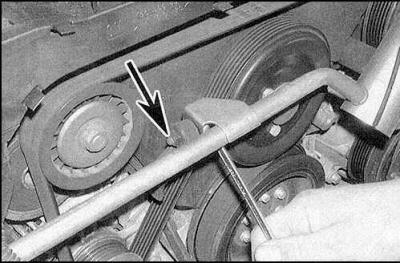

3. Одврните матице за причвршћивање на левој страни.

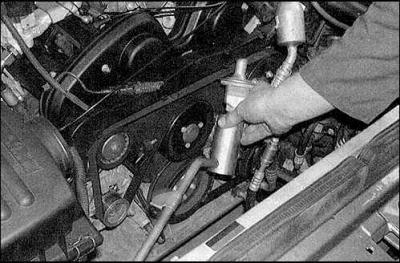

4. Отпустите монтажне матице на десној страни, померите држач за монтажу генератора (стрелица) у страну ако је потребно.





5. Подигни слушалицу.

6. Инсталација се врши обрнутим редоследом од уклањања.

Прикључна цев за леву обалу цилиндара

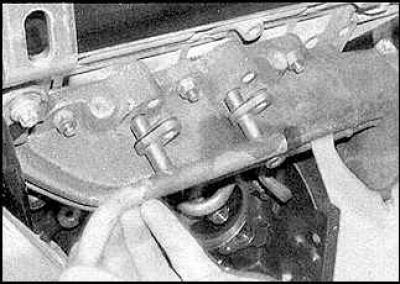

1. Уклоните издувну цев са левог низа цилиндара.

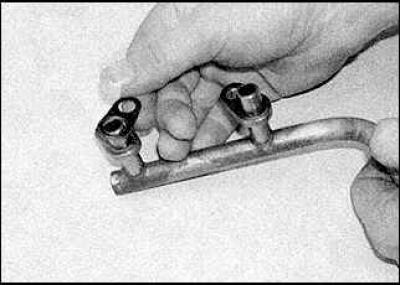

2. Отпустите монтажне завртње и одвојите цев од разводника.



3. Инсталација се врши обрнутим редоследом од уклањања. Користите нове заптивке.

Прикључна цев за десну обалу цилиндара

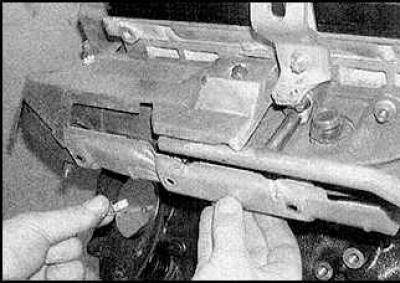

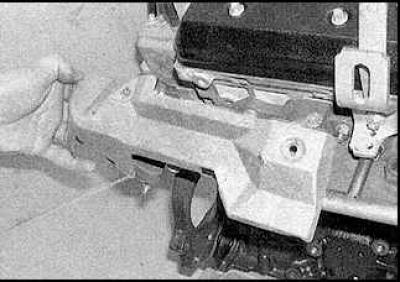

1. Отпустите монтажне завртње и уклоните доњи заштитни екран са издувног колектора.

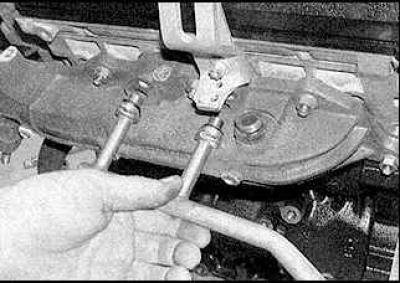

2. Отпустите монтажне завртње и уклоните горњи заштитни екран са издувног колектора.



3. Отпустите монтажне завртње и одвојите цев од разводника.

4. Инсталација се врши обрнутим редоследом од уклањања. Користите нове заптивке.
