Компоненте система за рециркулацију издувних гасова (Opel Omega B)

Рециркулацијски вентил

На моторима DOHC капацитет 2,0 Л, вентил се налази на задњем делу главе цилиндра. На моторима од 2,5 и 3,0 литара вентил се налази на глави десног низа цилиндара.

Мотор SOHC запремина 2,0 л

1. Скините поклопац жице са поклопца главе цилиндра.

2. Одвојите прикључни конектор и вакуумско црево са вентила.

3. Отпустите монтажне завртње и уклоните вентил.

4. Инсталација се врши обрнутим редоследом од уклањања.

Мотор DOHC запремина 2,0 л

5. Цм. стр.2–4.

Мотори од 2,5 и 3,0 литара

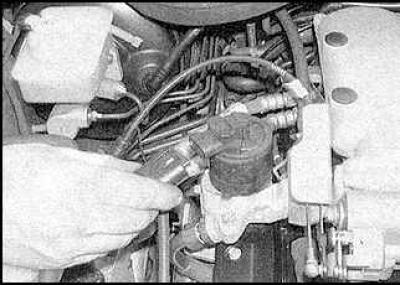

6. Одвојите конектор за повезивање вентила.

(Материјал копиран са портала: www.opelbook.ru)

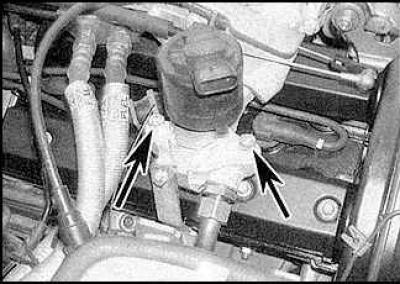

7. Одврните монтажне завртње (означене стрелицама) и уклоните вентил.



8. Инсталација се врши обрнутим редоследом од уклањања.

Цев вентила за рециркулацију

Мотори од 2,5 и 3,0 литара

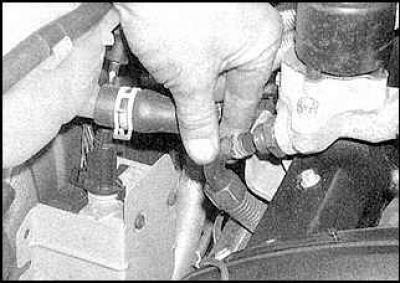

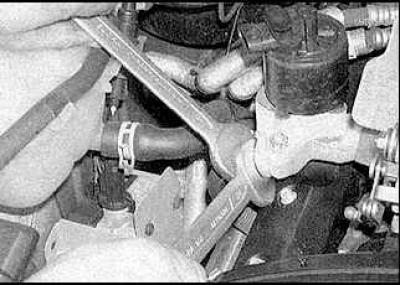

1. Одврните прикључне матице.



2. Подигни слушалицу.

3. Инсталација се врши обрнутим редоследом од уклањања.

Адаптер вентила за рециркулацију

Мотори од 2,5 и 3,0 литара

1. Уклоните рециркулацијски вентил и цев.

2. Уклоните крепежный носач тросика гаса.

3. Отпустите монтажне завртње и уклоните адаптер.

4. Инсталација се врши обрнутим редоследом од уклањања.
