Demontare și instalare tabloului de bord (Opel Vivaro A)

Demontarea

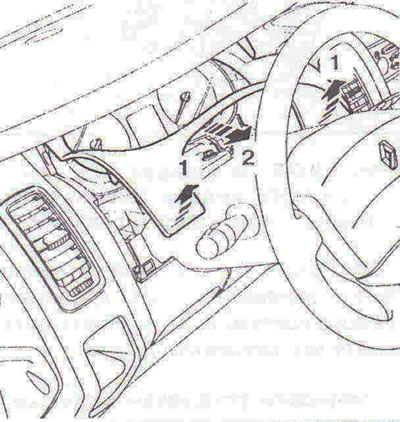

1. Scoateți viziera tabloului de bord atașată la acesta (figura 9.78).

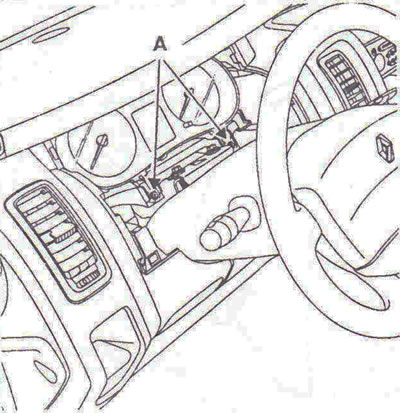

2. Deșurubați șuruburile A (figura 9.79).



3. Deconectați conectorii cablurilor și scoateți panoul de bord.

Instalare

4. Instalarea se efectuează în ordine inversă demontării.

Configurare

5. La înlocuirea panoului de bord, configurarea acestuia are loc automat la punerea contactului. Unitatea centrală de comutare electronică a habitaclului (CEC) transmite către tabloul de bord configurația panoului de bord anterior stocat în memorie. Dacă panoul de bord nu a fost preconfigurat, eroarea "Panoul de bord neconfigurat" va fi prezentă în secțiunea Unitatea Centrală a Bucăților (UCH).



6. Pentru a modifica configurația tabloului de bord, utilizați instrumentul de diagnosticare pentru a efectua următoarea procedură:

• efectuați un test de rețea multiplex pentru a vă asigura că este în stare bună, apoi ieșiți din modul de diagnosticare;
• deconectați bateria pentru cel puțin 1 minut, apoi conectați-o din nou;
• FĂRĂ A PORNI CONTACTUL, repetați testul rețelei multiplex (ignorați defecțiunile cauzate de defecțiunea aprinderii);
• intră în modul de dialog cu UECBS;
• în meniul "Comandă", "Comandă specială", confirmați "Tipul panoului de bord CF 719";
• Dispozitivul de diagnosticare va afișa mesajul "Sigur doriți să efectuați configurarea?" - "DA" sau "NU": "NU" - procedura este finalizată, dacă este "DA", dispozitivul va afișa:
• decuplați contactul, apoi confirmați: ceasul "este prezent sau nu", semnalul de viteză al vehiculului "de la senzorul ABS sau de la cutia de viteze", tipul motorului "benzină sau motorină", indicele de măsurare a vitezei (215/65 R16, 205/65 R16, 215/65 R16), tahograful "este acolo sau nu".

După finalizarea procedurii, dispozitivul va afișa: "Configurația este corectă?". Dacă răspunsul este "DA", opriți și porniți contactul de două ori pentru a confirma configurația panoului de bord. Dispozitivul va afișa mesajul: "Configurare finalizată".

Dacă apare o eroare, selectați "NU" pentru a repeta procedura de la început.
