Acționarea trapei superioare (Opel Frontera A)

Modele cu 3 uși

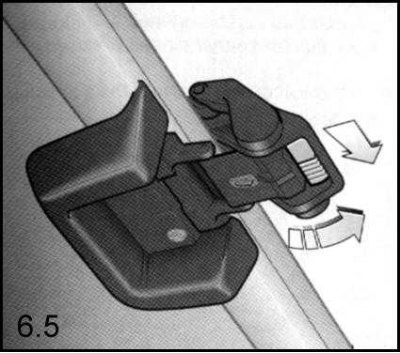

1. Pentru a muta capacul trapei în poziția de înclinare, deplasați maneta verde de blocare din mânerul de blocare spate spre dreapta.

2. Rotiți mânerul pentru a-l scoate din priză și împingeți-l în sus. Când eliberați maneta verde, mânerul se va bloca în poziția setată.

3. Pentru a închide capacul, împingeți din nou maneta și rotiți mânerul de blocare în jos și înapoi în locașul său.

Pentru o ventilație suplimentară a interiorului pe vreme caldă, panoul trapei poate fi îndepărtat complet de pe acoperișul mașinii.

Atenție! Capacul trebuie îndepărtat numai când vehiculul este staționar!

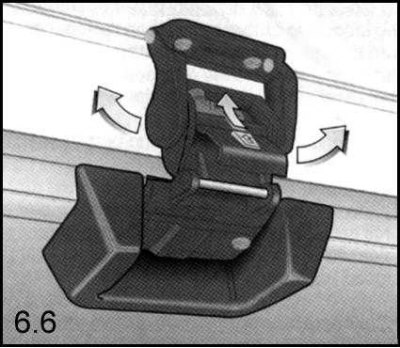

1. Pentru a scoate capacul, ridicați-l în poziție înclinată și scoateți încuietoarea de la știftul balamalei glisând butonul roșu de blocare în sus și ridicând capacul.



2. Scoateți panoul de pe acoperișul mașinii rotindu-l înapoi.

Instalarea capacului trapei

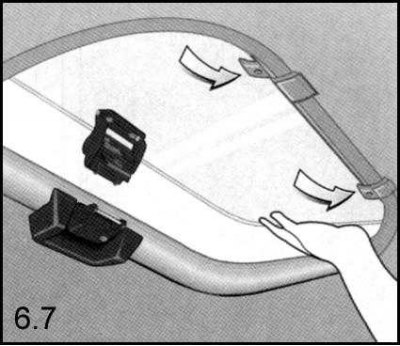

1. Pentru a instala capacul, introduceți balamalele acestuia în canelurile de recepție situate de-a lungul marginii frontale a deschiderii trapei.

2. Prindeți încuietoarea pe știftul pivotant al balamalei sale, blocând-o în această poziție coborând butonul roșu până se oprește.

Modele cu 5 uși

Acționare manuală

1. Scoateți maneta de control din soclul său.

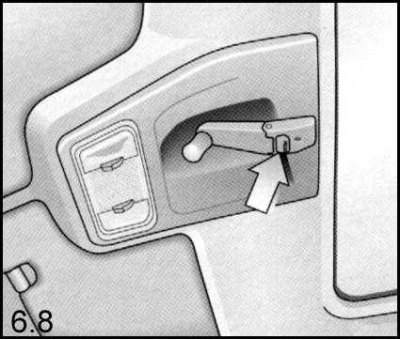

2. Pentru a deschide trapa, apăsați butonul de blocare și începeți să rotiți mânerul în sens invers acelor de ceasornic până când capacul trapei se blochează într-o poziție intermediară.

3. Pentru a deschide capacul și mai mult, apăsați din nou butonul de blocare și continuați să rotiți mânerul în sens invers acelor de ceasornic.



4. Pentru a coborî capacul din poziția complet deschis, rotiți maneta de acționare în sensul acelor de ceasornic până când capacul se oprește într-un punct intermediar al cursei sale.

5. Pentru a închide complet trapa, apăsați butonul de blocare și continuați să rotiți mânerul în sensul acelor de ceasornic până când butonul se aude automat un clic.

Capacul se coboară rotind mânerul în sens invers acelor de ceasornic până când butonul de blocare se aude automat un clic.

Notă: Nu uitați să readuceți mânerul în locașul său, mutându-l astfel în poziția de transport.

Trapa este de obicei echipată și cu o jaluzea, care poate fi deschisă atât cu capacul trapei închis, cât și cu acesta ridicat. Trapa se deschide odată cu cortina.

Acționare electrică

Pornirea acționării electrice a trapei este posibilă numai când contactul este cuplat.

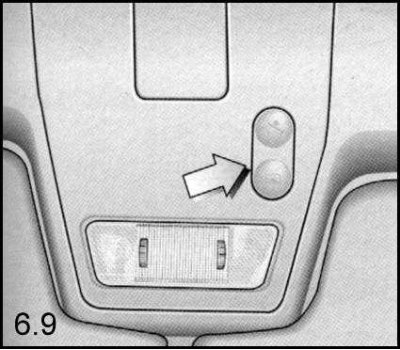

1. Pentru a deschide capacul, apăsați capacul frontal al comutatorului basculant de pe consola de plafon a vehiculului.

2. Când capacul ajunge în poziția dorită, eliberați butonul.

3. Capacul trapei se închide apăsând capacul din spate al comutatorului.

4. Pentru a ridica trapa, apăsați capacul din spate al comutatorului basculant.



5. Eliberați comutatorul când capacul trapei atinge poziția dorită.

Capacul se coboară apăsând capacul frontal al comutatorului.

Atenție! La închiderea/coborârea capacului, asigurați-vă că niciun obiect nu rămâne prins în deschizătura trapei!

Atenție! Înainte de a părăsi vehiculul, scoateți cheia din contact, împiedicând astfel pasagerii rămași în vehicul să acționeze trapa - utilizarea necalificată a sistemului de acționare poate provoca vătămări corporale!

Circuitul electric al motorului de acționare a capacului superior al trapei este protejat de o siguranță separată instalată în blocul de montare.

În caz de defecțiune a sistemului electric de acționare, capacul trapei poate fi acționat manual.

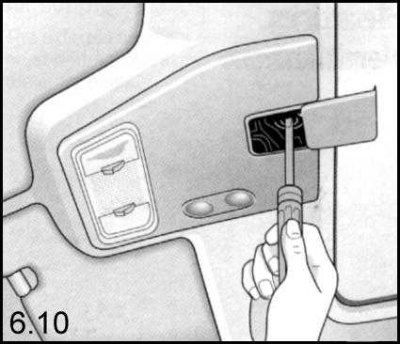

1. Glisați înapoi capacul transmisiei din consola de plafon a vehiculului, apăsați secțiunea centrală cu arc a arborelui de transmisie cu o șurubelniță și începeți să rotiți arborele.

Trapa este de obicei echipată și cu o jaluzea, care poate fi deschisă atât cu capacul trapei închis, cât și cu acesta ridicat. Trapa se deschide odată cu cortina.
