Hatchback
1. Sistemul general de localizare este similar cu cel descris pentru sistemul de spălare a parbrizului, cu excepția faptului că rezervorul și pompa sunt situate în interiorul panoului portbagajului din spate.
2. Dacă duza spălării necesită reglare, folosiți un știft în acest scop și asigurați-vă că jetul lovește sticla în punctul indicat în figură (vezi Figura 12.37).

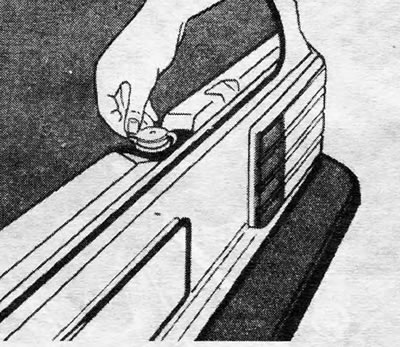

Figura 12.36. Buşon rezervor lichid spălare lunetă - Hatchback

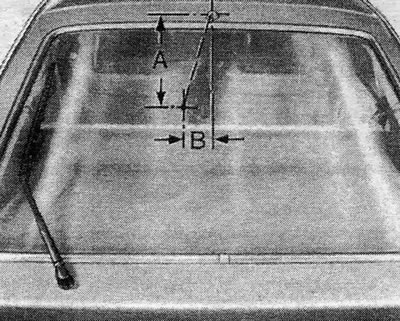

Figura 12.37. Măsurători pentru reglarea corectă a jetului de lichid de spălare a ușii din spate A = 280,0 până la 380,0 mm. H = 65,0 până la 105,0 mm
Estate
3. Rezervorul de spălare a lunetei și pompa sunt situate în spatele panoului lateral decorativ din spate (vezi fotografia 39.3).

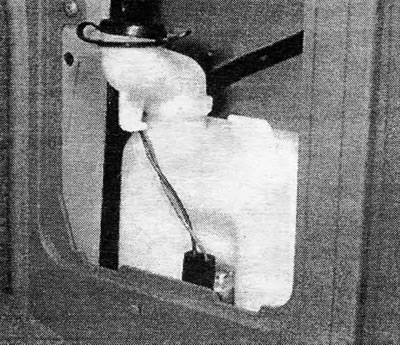

Foto 39.3 Rezervor și pompă de spălare lunetă - Break
4. Pentru a scoate rezervorul sau pompa, scoateți mai întâi panoul ornamental interior al ușii din spate (Capitolul 11, Secțiunea 25).
5. Deconectați cablurile electrice și conductele de alimentare cu apă de la pompă. Apoi scoateți rezervorul și pompa din suportul de montare.
6. Pompa este introdusă și prinsă în baza rezervorului. Înainte de a scoate pompa, goliți tot lichidul din rezervor.
7. Accesul la tubul de spălare se poate obține după îndepărtarea panourilor decorative interne corespunzătoare.
8. Duza de spălare este atașată între acoperiș și structura deflectorului de aer folosind două șuruburi.
9. Instalarea tuturor componentelor mașinii de spălat se realizează efectuând pașii de mai sus în ordine inversă. Înainte de a instala panourile decorative interioare, verificați dacă sistemul funcționează corect.
