Spis treści: Modele Corsa C ⬇ Modele Merivy ⬇
Modele Corsa C
1. Odłącz kabel od ujemnego zacisku akumulatora (zobacz rozdział 5).
2. Wyjmij główną komorę do przechowywania (zobacz rozdział 11).
3. Zdjąć dolną osłonę panelu instrumentów od strony nóg przedniego pasażera (zobacz rozdział 11).
4. Odblokuj i wyjmij wąż doprowadzający powietrze do przestrzeni na nogi pasażera.
5. Zdejmij boczny panel dekoracyjny konsoli deski rozdzielczej (zobacz rozdział 11).
6. Odłącz złącze przewodów elektrycznych i wykręć 5 śrub mocujących zespół silnika wentylatora (patrz przym. ilustracja).

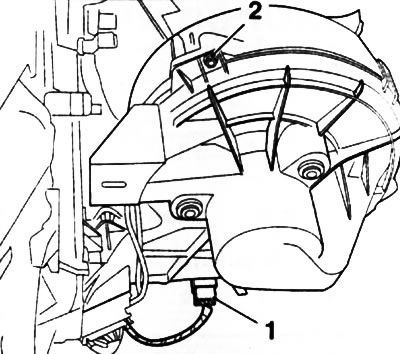

12.6. Śruby mocujące silnik napędowy wentylatora HVAC (2) (modele Corsa C): 1. Złącze elektryczne
7. Naciśnij zaciski (patrz przym. ilustracja) i wyjmij silnik napędowy wentylatora HVAC.

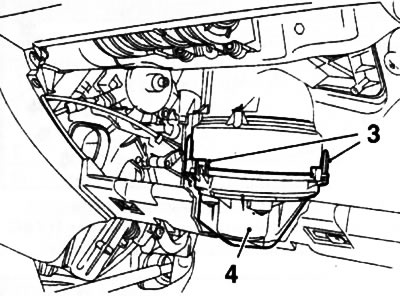

12.7. Stabilizatory (3) silnika elektrycznego (4) napędu wentylatora (modele Corsa C)
8. Montaż wykonuje się w odwrotnej kolejności niż demontaż.
Modele Merivy
9. Odłącz kabel od ujemnego zacisku akumulatora (zobacz rozdział 5).
10. Wyjmij główną komorę magazynową (zobacz rozdział 11).
11. Zdjąć panel ozdobny deski rozdzielczej od strony nóg przedniego pasażera (zobacz rozdział 11).
12. Odblokuj i wyjmij wąż doprowadzający powietrze do przestrzeni na nogi pasażera.
13. Odblokuj i odłącz złącza przewodów silnika napędu wentylatora (patrz przym. ilustracja).

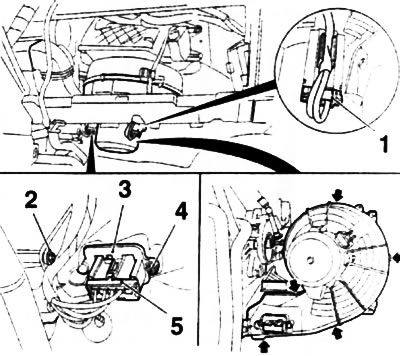

12.13. Złącza przewodów silnika napędowego wentylatora HVAC (1 i 5) (modele Merivy) - uchwyty oznaczone są strzałkami: 2. Śruba mocująca silnik elektryczny; 3. Montaż rezystancyjny; 4. Śruba montażowa zespołu rezystancyjnego
14. Odkręć śrubę mocującą, naciśnij z powrotem 6 uchwytów (zobacz ilustrację 12.13) i wyjmij silnik elektryczny w dół.
15. Montaż wykonuje się w odwrotnej kolejności niż demontaż. W takim przypadku należy wymienić 2 uchwyty na grodzi komory silnika za pomocą śrub.
