Wyjmowanie i instalacja zespołu klapy rozdzielacza powietrza (Corsa) (Opel Corsa C)

1. Wyjmij główną komorę do przechowywania (zobacz rozdział 11).

2. Zdjąć dolną osłonę panelu instrumentów od strony wnęki na nogi przedniego pasażera (zobacz rozdział 11).

3. Odblokuj i wyjmij wąż doprowadzający powietrze do przestrzeni na nogi pasażera.

4. W modelach wyposażonych w układ klimatyzacji ustawić pokrętło wyboru kierunku przepływu powietrza w pozycji

i włączyć system w trybie cyrkulacyjnym.

5. Zdejmij panel sterowania HVAC (zobacz sekcję 11).

6. Odłącz kabel napędowy od obudowy rozdzielacza powietrza.

7. Odłączyć dźwignie napędu przepustnicy powietrza pośredniego (patrz przym. ilustracja).

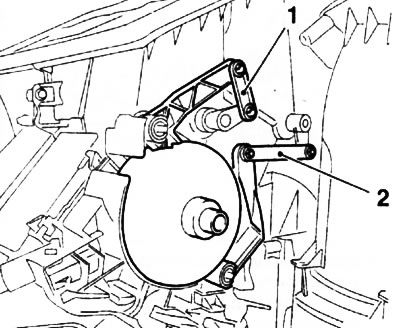

14.7. Mediator (złączony) dźwignie (1 i 2) klapy rozdzielającej powietrze (modele Corsa C)

8. Odkręć śrubę mocującą i wyjmij zespół klapy rozdzielacza powietrza z prowadnicy na obudowie rozdzielacza powietrza (patrz przym. ilustracja).

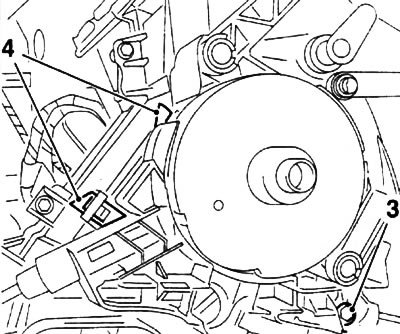

14.8. Śruba (3) do mocowania i prowadnica (4) do montażu klapy rozdzielacza powietrza (modele Corsa C)

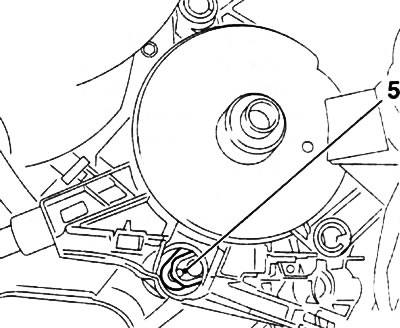

9. Montaż wykonuje się w odwrotnej kolejności niż demontaż. Po zamontowaniu zespołu w obudowie rozdzielacza powietrza należy sprawdzić położenie przepustnicy (patrz przym. ilustracja) i funkcjonowania dźwigni napędowych.
