Проверка давления в системе питания бензиновых двигателей (Opel Insignia A)

1. Открыть капот.

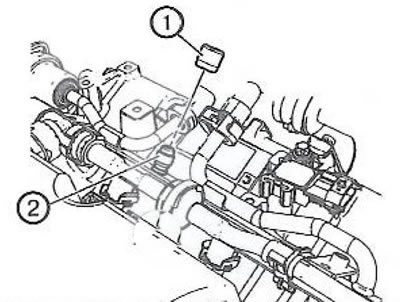

2. Снять защитный колпачок (1) с проверочного порта (2).

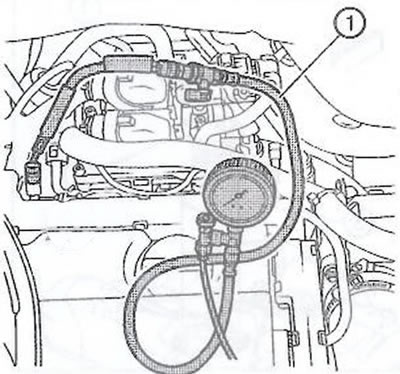

3. Подсоединить манометр EN-34730-91 (1) к проверочному порту.

Внимание.

• Бензин и его пары очень огнеопасны. Воспламенение может произойти в случае присутствия источника возгорания. Запрещается сливать или хранить бензин или дизтопливо в открытых контейнерах в связи с возможностью возникновения пожара или взрыва. Необходимо, чтобы поблизости находился порошковый огнетушитель класса В.
• Перед обслуживанием системы питания необходимо снять крышку топливного бака, чтобы стравить давление в целях снижения риска получения травмы. После сброса давления небольшое количество топлива остается в топливопроводах, насосе системы впрыска или соединениях. Для снижения риска получения травм перед отсоединением компонентов системы питания необходимо накрывать их ветошью. Это позволит не допустить разбрызгивания топлива. После завершения отсоединения поместить ветошь в предназначенный для этого контейнер.

4. Запустить двигатель.



5. Прокачать манометр на холостых оборотах двигателя.

Статья размещена на веб-портале: OPELBOOK.ru

6. Собрать вытекшее топливо в подходящий резервуар.

7. Считать давление топлива с манометра.

Примечание. Номинальное значение давления топлива: 380 кПа (3,8 бар).

8. Выключить двигатель.

9. Сбросить давление топлива в манометре.

10. Собрать вытекшее топливо в подходящий резервуар.

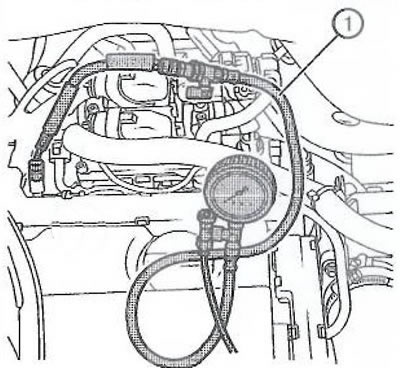

11. Отсоединить манометр (1) EN-34730-91 от проверочного порта.

Внимание. Для предотвращения возможного попадания загрязнений в систему питания перед отсоединением любых компонентов необходимо очистить следующие участки:

• соединения топливопроводов;
• соединения шлангов;
• области вокруг соединений.

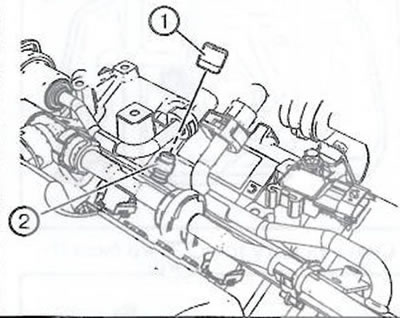

12. Установить защитный колпачок (1) на порт для проверки давления (2).
