Osigurači i releji — opći opis (Opel Vectra A)

Osigurači

1. Osigurači su dizajnirani za prekid kruga kada se postigne unaprijed određena struja, štiteći komponente i ožičenje koje bi mogla oštetiti pretjerana električna struja.

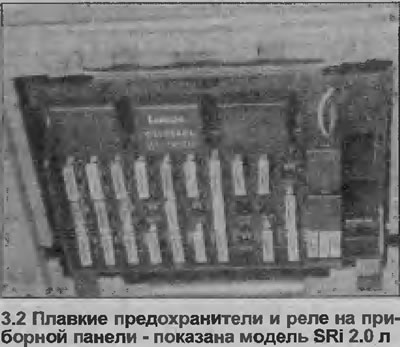

2. Glavni osigurači i releji nalaze se na donjoj desnoj strani ploče, ispod poklopca (pogledajte ilustraciju).



3. Strujni krugovi zaštićeni raznim osiguračima i relejima označeni su na unutarnjoj strani poklopca.

4. Ako osigurač pregori, žica će se slomiti ili rastaliti.

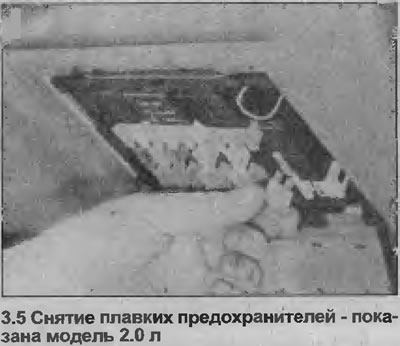

5. Da biste uklonili osigurač, prvo isključite strujni krug (odnosno paljenja), zatim uklonite osigurač iz stezaljki (pogledajte ilustraciju).



6. Prilikom zamjene koristite osigurač iste snage. Nikada ne mijenjajte osigurač više od jednom bez utvrđivanja i otklanjanja uzroka kvara. Nazivna vrijednost osigurača utisnuta je na vrhu osigurača.



7. Rezervni osigurači nalaze se u neispunjenim kopčama u kutiji s osiguračima.

8. Broj osigurača označen je na kutiji s osiguračima, a popis strujnih krugova dan je u Specifikacijama na početku ovog odjeljka.

Relej

9. Relej je električni prekidač koji se koristi iz sljedećih razloga:

• a) Relej služi za preklapanje strujnog kruga u kojem teče velika struja.
• b) Za razliku od mehaničke sklopke, jednim relejem se može upravljati različitim ulaznim signalima (na primjer, releji pokazivača smjera i svjetla upozorenja).
• c) Relej može imati funkciju mjerača vremena - na primjer, relej brisača vjetrobrana.

10. Većina releja nalazi se na stražnjoj strani glavne kutije s osiguračima (kako biste poboljšali pristup, otpustite pričvrsne vijke i povucite kutiju s osiguračima prema naprijed). Relej motora stražnjeg brisača nalazi se u stražnjim vratima, iza obloge stražnjih vrata koja se otvara prema gore.

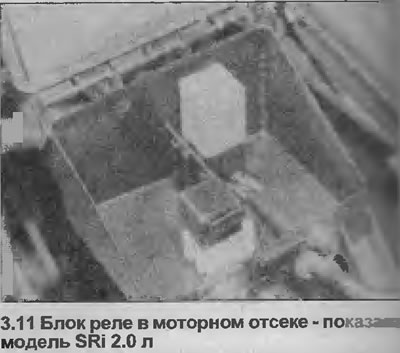

11. Na nekim modelima, dodatni releji se nalaze u relejnoj kutiji postavljenoj na lijevoj strani odjeljka motora (pogledajte ilustraciju).



12. Ako je krug ili sustav kojim upravlja relej neispravan, zamijenite relej; ako relej radi, trebali bi se čuti klikovi kada se paljenje uključi. Prilikom zamjene releja, budite oprezni, neki releji su identični, ali obavljaju različite funkcije.

13. Prije uklanjanja releja prvo provjerite je li odgovarajući strujni krug isključen. Relej se jednostavno izvuče iz utičnice i vrati na mjesto.
