Dijelovi brave stražnjih vrata (karavan) - Uklanjanje i ugradnja
1. Na novijim modelima, komponente brave stražnjih vrata su modificirane, a postupci uklanjanja i ugradnje sada su sljedeći:
Cilindar brave
2. Otvorite stražnja vrata i odvrnite vijke koji pričvršćuju vanjsku ukrasnu letvicu na cilindar brave (vidi fotografiju 8.2).

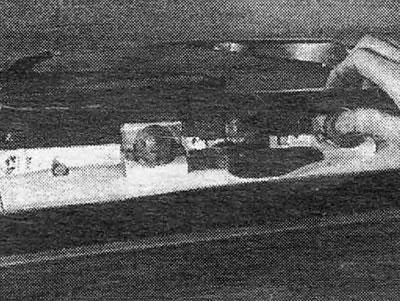

Fotografija 8.2 Uklonite ukrasnu letvicu koja se nalazi na vrhu cilindra brave
3. Uklonite unutarnju oblogu stražnjih vrata (vidi fotografiju 8.3).

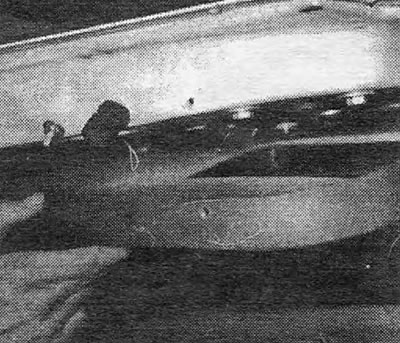

Fotografija 8.3 Uklonite unutarnju oblogu stražnjih vrata
4. Pomoću kliješta otpustite povratnu oprugu s poluge cilindra brave (vidi fotografiju 8.4).

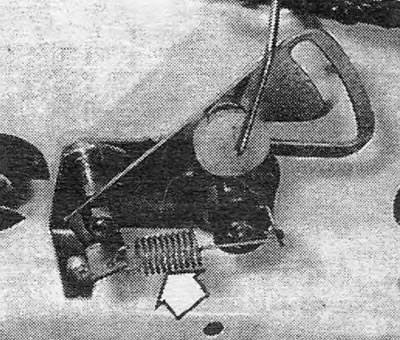

Fotografija 8.4 Otpustite povratnu oprugu (označeno strelicom) s ručice cilindra brave
5. Uklonite opružnu kopču i podlošku, a zatim uklonite polugu cilindra brave s kraja cilindra.
6. Otpustite pričvrsnu maticu i uklonite cilindar brave sa stražnjih vrata.
7. Ugradnja na mjesto provodi se izvođenjem gore navedenih koraka obrnutim redoslijedom.
Ručka brave
8. Izvršite radnje opisane u točkama 2 do 4.
9. Otpustite maticu za montažu, uklonite podlošku i odvojite ručku od upravljačke ručice i stražnjih vrata (vidi fotografiju 8.9).

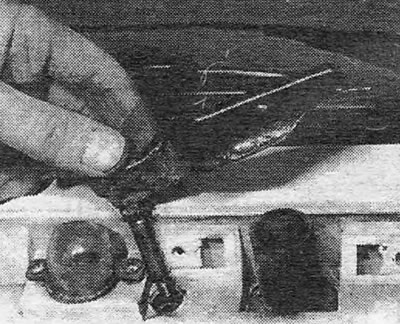

Fotografija 8.9 Uklanjanje ručke brave
[Članak objavljen na web stranici opelbook.ru]
10. Instalacija se provodi izvođenjem gore navedenih koraka obrnutim redoslijedom.
Prednja sjedala (kasniji modeli) - uklanjanje i montaža
11. Način pričvršćivanja prednjih sjedala na kasnijim modelima je modificiran, a postupci uklanjanja i ugradnje su sljedeći.
12. Skinite prednji ukrasni poklopac i stražnji plastični ukrasni poklopac koji prekrivaju četiri vijka koji pričvršćuju šine sjedala za pod.
13. Odvrnite dva prednja i dva stražnja vijka, a zatim uklonite sjedalo zajedno s vodilicama. Ako je ugrađen sustav grijanja sjedala, odspojite utikače njegovih električnih ožičenja.
14. Instalacija se provodi izvođenjem gore navedenih koraka obrnutim redoslijedom.
