Климатична система
Диаграмата на климатичната система е показана на фигурата 9.20.

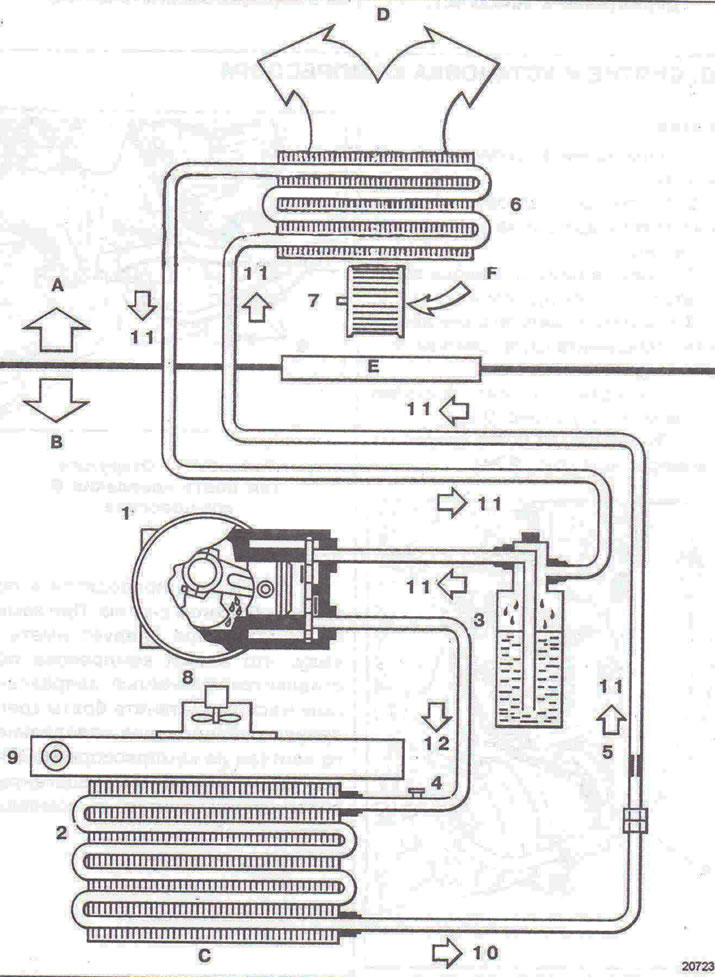

Фигура 9.20. Диаграма на климатичната система: A - Интериор на автомобила; B - Двигателен отсек; C - Външен въздух; D - Към въздушния смесител; E - Преграда на двигателния отсек; F - Външен или рециркулиран въздух; 1 - Компресор; 2 - Кондензатор; 3 - Приемник-сушилня; 4 - Сензор за налягане; 5 - Редуктор; 6 - Изпарител; 7 - Електрически вентилатор на отоплителната и вентилационната система; 8 - Електрически вентилатор на охладителната система на двигателя; 9 - Радиатор на охладителната система на двигателя; 10 - Хладилен агент под високо налягане; 11 - Пара с ниско налягане; 12 - Пара под високо налягане.
Използвани материали (автомобили с двигатели F9Q)
Компресор - DELPHI HARISSON V5.
Компресорно масло - DELPHI HARISSON (PLANETELF PAG 488 220 см³ + 15).
Хладилен агент - R 134a (700 + 25 грама).
Демонтиране и монтаж на кондензатора
Премахване
1. Изключете батерията.
2. С помощта на бензиностанция източете хладилния агент от хладилния кръг.
3. Свалете решетката на радиатора, фаровете, предпазителя на картера на двигателя, закрепващите елементи на калника към бронята, развийте болтовете на вътрешните защитни подложки на калника, прикрепени към бронята, свалете предната броня (заедно с асистент).
4. Разкачете сензора за налягане.
5. Разкачете тръбите от кондензатора.
6. Освободете радиатора от пружинните държачи в точки A и B, след което леко повдигнете кондензатора (фигура 9.21а, б). Извадете кондензатора през дъното.

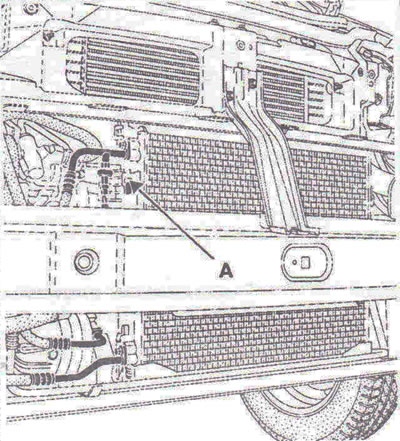

Фигура 9.21a. Освободете радиатора от пружинните държачи в точки A...

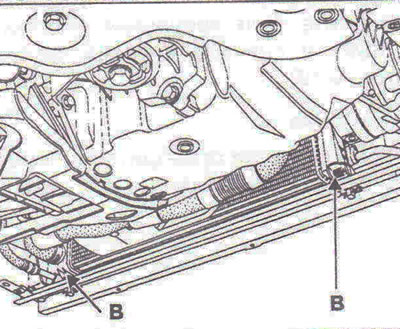

Фигура 9.21b....и B, след което леко повдигнете кондензатора.
Инсталация
7. Проверете надеждността на закрепването на кондензатора. Монтажът се извършва в обратен ред на демонтирането.
