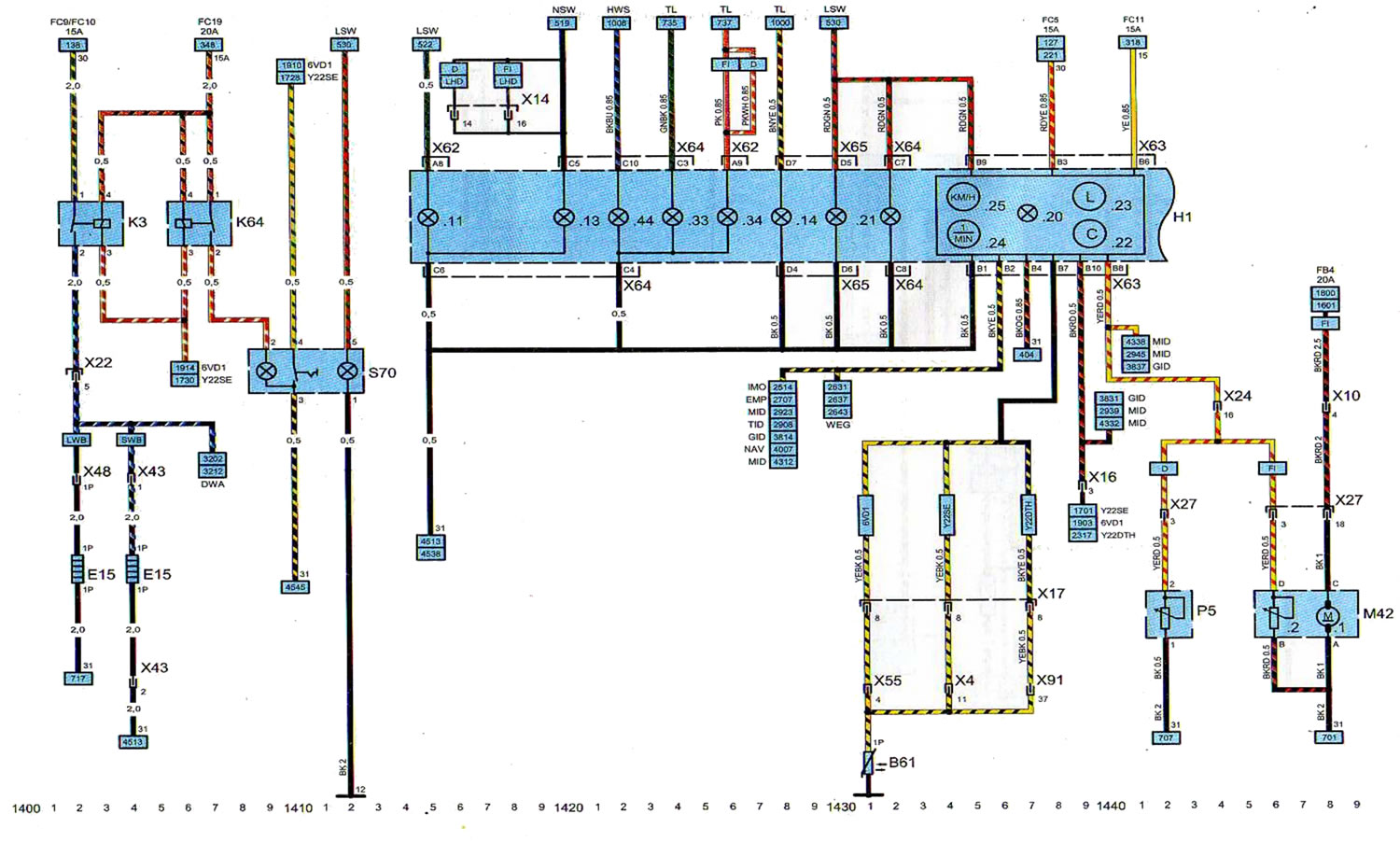

Схема 9. Инструментален панел, подгревател на задното стъкло. Автомобили с бензинови двигатели Y22SE и 6VDI (Opel Frontera B)

Съдържание: Легенда към диаграма 9 ⬇ Легенда към диаграма 9 (продължение) ⬇

Легенда към диаграма 9

Компоненти

B61 - Сензор за температура на охлаждащата течност
E15 - подгревател на задното стъкло
H1 - арматурно табло
H1.11 - Индикатор за задна светлина за мъгла
H1.13 - индикатор за фарове за мъгла
H1.14 - Индикатор за мигач на ремаркето
H1.20 - подсветка на дисплея
H1.21 - осветление на арматурното табло
H1.22 - датчик за температура на охлаждащата течност
H1.23 - индикатор за резерв на гориво
H1.24 - скоростомер
H 1.25 - тахометър
N1.33 - сигнална крушка уточняване на ляво завъртане
N1.34 - сигнална крушка уточняване на десни завоя
H 1.44 - индикатор за предупредителна светлина
K3 - реле за подгряване на задното стъкло
K64 - Индикаторна лампа за размразяване на задното стъкло
M42 - Горивна помпа и сензор за горивомер
M42.1 - горивна помпа
M42.2 - Сензор за горивомер
P5 - сензор за резерв на гориво
S70 - Превключвател за размразяване на задното стъкло

Връзки

X4 - Кабелен сноп на двигателя и двигателния отсек
X10 - кабелен сноп на каросерията и двигателния отсек
X14 - Окабеляване на двигателния отсек и арматурното табло
X16 - Кабелен сноп в двигателния отсек и арматурното табло
X17 - Кабелен сноп в двигателния отсек и арматурното табло
X22 - кабелен сноп на каросерията и арматурното табло
X24 - кабелен сноп на каросерията и арматурното табло
X27 - кабелен сноп на каросерията
X43 - кабелен сноп на каросерията и задната врата
X48 - кабелен сноп за каросерията и задното стъкло
X55 - Двигателен отсек и кабелен сноп на двигателя
X62 - кабелен сноп на таблото и арматурното табло
X63 - кабелен сноп на таблото и арматурното табло
X64 - кабелен сноп на таблото и арматурното табло
X65 - кабелен сноп на таблото и арматурното табло
X91 - Двигателен отсек и кабелен сноп на двигателя

Съкращения

6VDI - 6VDI бензинов двигател
15 - напрежение на запалването
15A - 15 ампера
15A - напрежение на запалване (15 ампера)
20A - 20 ампера
30 - постоянно захранен терминал 30
31 - точка "маса" (-)
D - дизелов двигател
DWA - система против кражба
EMR - радиоприемник
FB4 - предпазител № 4
FC5 - предпазител № 5
FC9/FC10 - Предпазители FC9/FC10
FC11 - предпазител FC11
FC19 - предпазител FC19
FI - автомобил с бензинов двигател
GID - Графичен информационен дисплей
HWS - авариен превключвател за осветление LSW - превключвател за осветление
LWB - дълга база
MID - Многофункционален информационен дисплей NAV - навигатор
Нов Южен Уелс - фарове за мъгла
RSH - подгревател на задното стъкло
SWB - къса база
TID - дисплей на бордовия компютър
TL - сигнални лампи уточняване на завоя
WEG - скоростомер

Отворете голямо изображение в нов раздел →

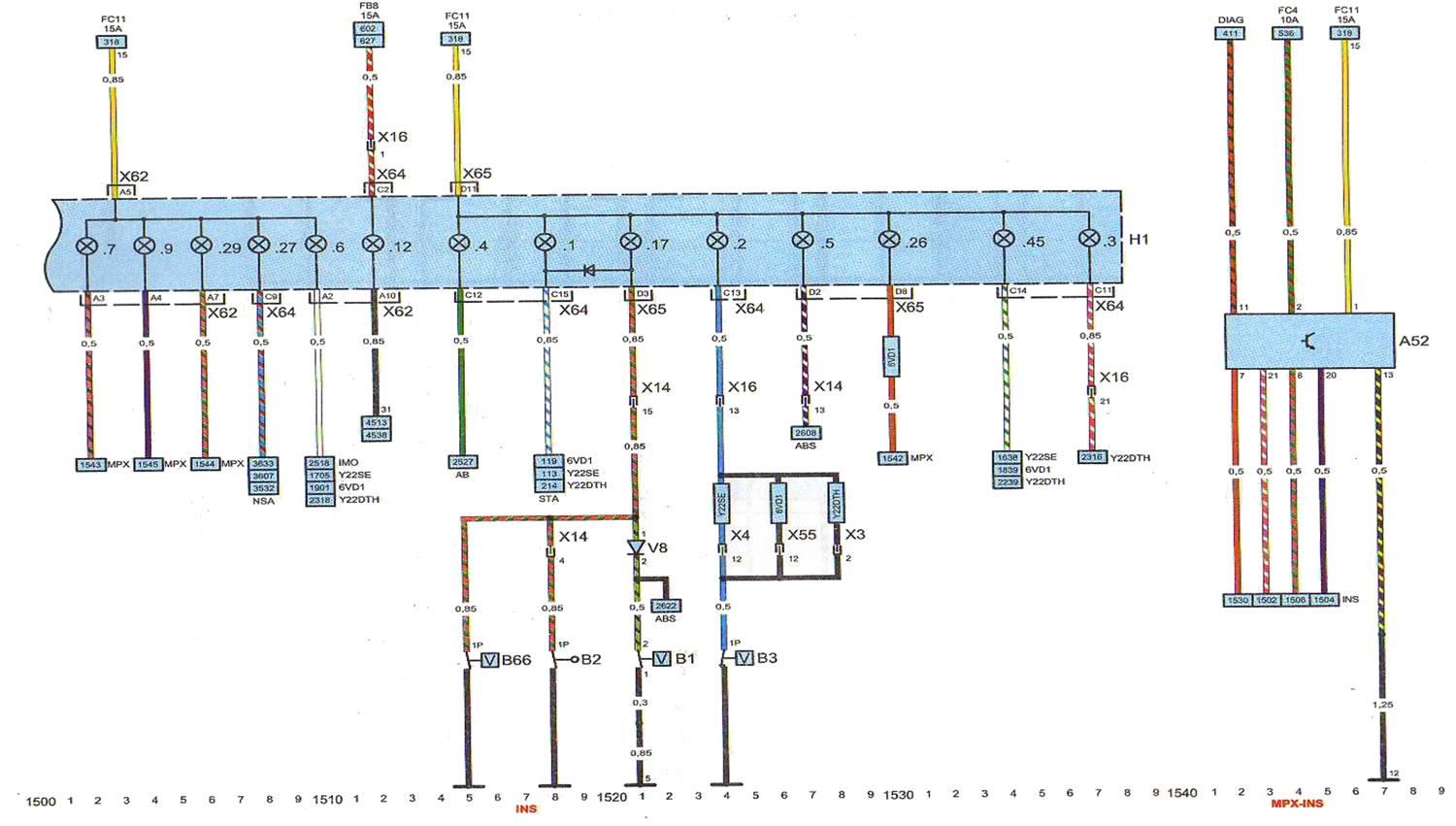

Схема 9. Табло с инструменти, нагревател на задното стъкло. Автомобили с бензинови двигатели Y22SE и 6VDI.

Легенда към диаграма 9 (продължение)

Компоненти

A52 - арматурно табло без дисплей
B1 - сензор за ниво на спирачната течност
B2 - Превключвател на ръчната спирачка
VZ - сензор за налягане на двигателното масло
В66 - сензор за вакуум-приемник
H1 - арматурно табло
H1.1 - Индикаторна лампа за зареждане на батерията
H1.2 - Предупредителна лампа за налягане на двигателното масло
H1.3 - индикаторна лампа за предварително загряване
H1.4 - Предупредителна светлина за въздушна възглавница
H1.5 - Предупредителна светлина за ABS
H1.6 - Предупредителна лампа за диагностика на двигателя
H1.7 - индикаторна светлина за спортен режим. Автомобили с автоматична скоростна кутия
H1.9 - предупредителна лампа за автоматична трансмисия
H1.12 - индикатор за дълги светлини
H1.17 - предупредителна светлина за спирачната система
H1.26 - индикаторна лампа за температура на трансмисионната течност
H1.27 - Индикаторна лампа за задвижване на всички колела
H 1.29 - индикаторна светлина за шофиране по сняг. Автомобили с автоматична скоростна кутия
H1.45 - Индикаторна лампа за неизправност
V8 - ABS диодна платка
