Характеристики на дизайна на арматурното табло

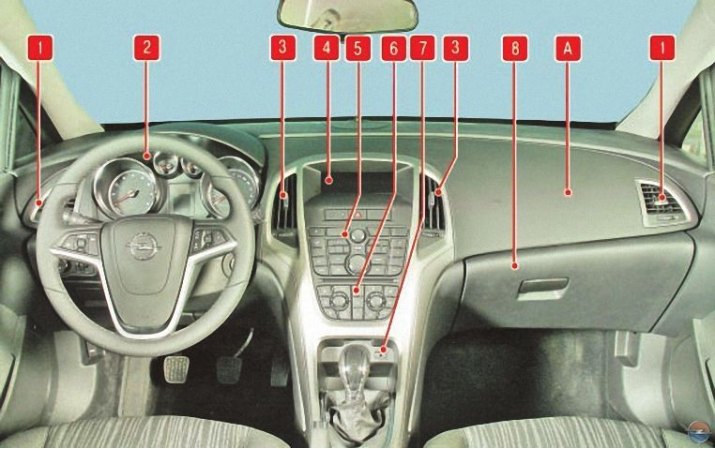

На автомобила е монтирано арматурно табло (фиг. 1) със сгъваема конструкция, състоящо се от действителния декоративен панел и рамка.



Декоративният панел представлява лято пластмасово парче, което се завинтва към рамката. С помощта на подвижни елементи към декоративния панел са прикрепени устройства за управление, управление на автомобила и управление на отоплителната система (кондициониране) и вентилация или контрол на климата (в зависимост от конфигурацията); облицовки, които покриват компоненти, разположени под арматурното табло или служат за инсталиране на инструменти и органи за управление; дюзи за отопление и климатик, жабка.

Работата по демонтажа на арматурното табло е доста сложна и изисква висококвалифицирани изпълнители. В тази връзка този подраздел описва само премахването на жабките, тъй като премахването на дясната жабка е необходимо за смяна на филтъра на кабината на вентилационната и климатичната система, а премахването на лявата жабка е необходимо при отстраняване кормилната колона и за да получите пълен достъп до блока за монтиране на предпазители и релета, разположен под арматурното табло. Премахване на останалите елементи от арматурното табло (дюзи на вентилационната система, арматурно табло, информационен дисплей, радио, блок за управление на отоплителната и климатичната система, превключватели, монтирани в декоративната облицовка на конзолата) описани в съответните раздели.

Ако трябва да премахнете арматурното табло, за да го смените или да получите достъп до други компоненти, свържете се със сервиз.

Внимание! В зона А (виж фиг. 1) арматурното табло е оборудвано с въздушна възглавница за предния пътник. Неквалифицираното отстраняване на арматурното табло или ремонт на отделните му компоненти може да доведе до неочаквано отваряне на въздушната възглавница, което от своя страна може да доведе до нараняване.
