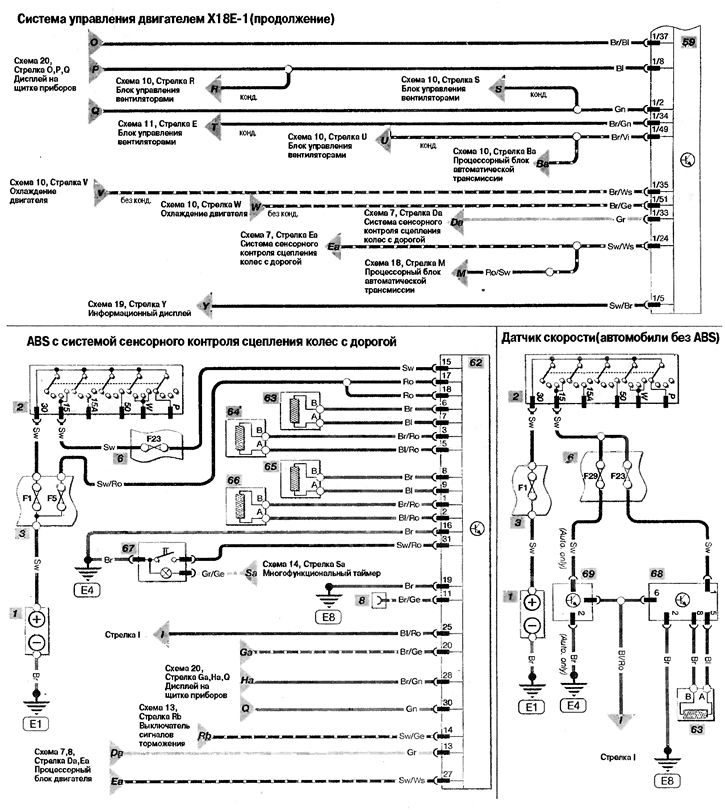

Схема 7. Система за управление на двигателя X18XE-1 (продължение), ABS със система за контрол на сцеплението и сензор за скорост (автомобили без ABS) (Opel Astra G)

Цветно кодиране на кабелите

• Bl Blue
• Br кафяво
• Ge Yellow
• Гр Грей
• Гн Грийн
• Или оранжево
• Pu Purple
• Ро Ред
• Sw Черно
• Ви Вайълет
• Ws White

Символи на диаграмата

• 1 батерия
• 2 Ключ за запалване
• 3 Кутия с предпазители в двигателното отделение
• 8 Диагностичен конектор
• 59 Контролен блок Simtec
• 62 ABS с чувствителен на допир тракшън контрол
• 63 Датчик за скоростта на предното ляво колело
• 64 Сензор за скорост на предното дясно колело
• 65 Сензор за скорост на задно ляво колело
• 66 Сензор за скорост на дясно задно колело
• 67 Превключвател на сензорната система за управление на сцеплението на колелата
• 68 Модул за конвертор на сигнали
• 69 Сензор за скорост на автомобила

Внимание:

префикс 1/ = Многопинов конектор X57
префикс 2/ = Многопинов конектор X58
