Отворете голямо изображение в нов раздел →

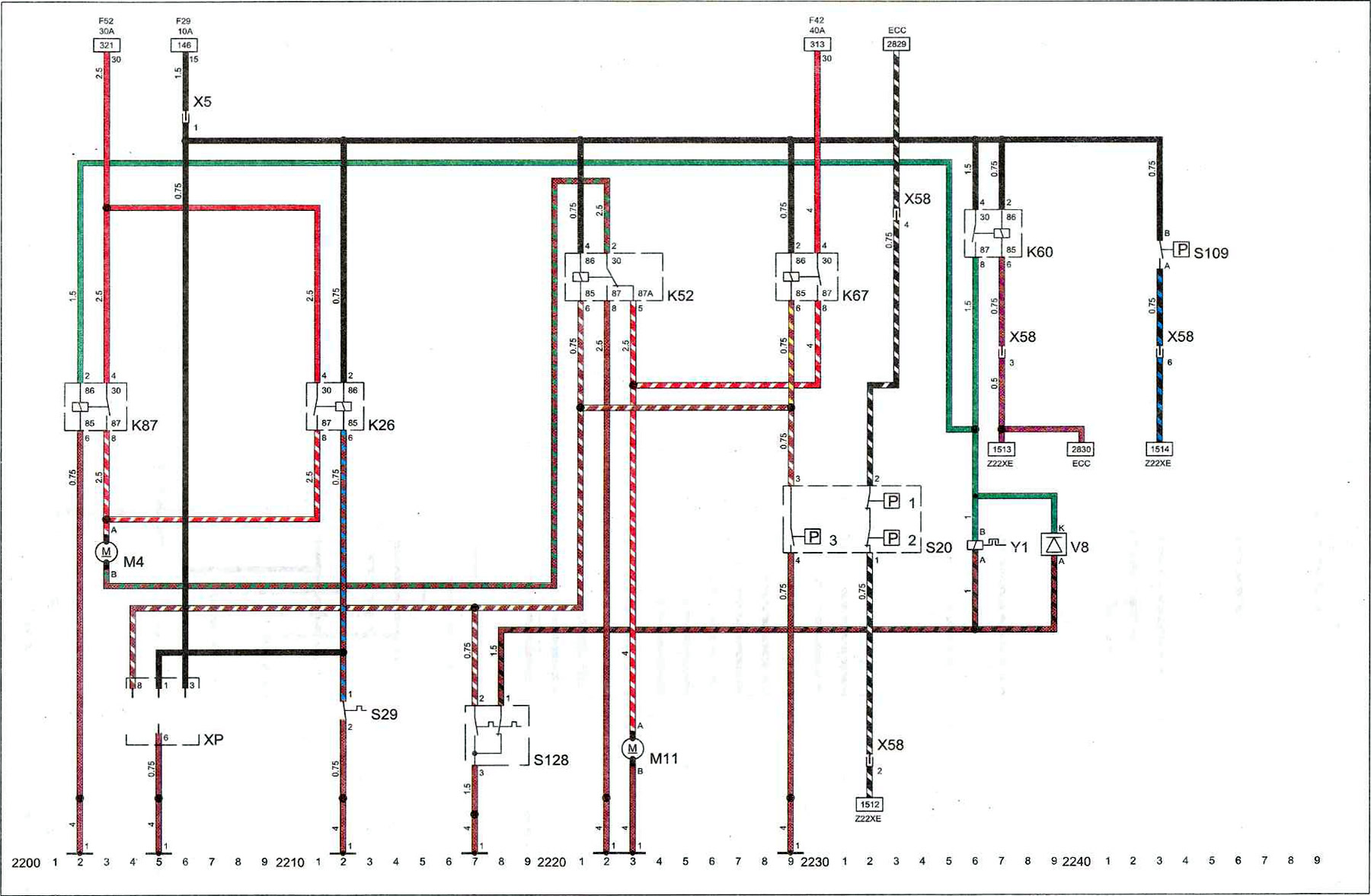

Ключ към диаграма 11
| К26 | реле на вентилатора на радиатора |
| K52 | реле на вентилатора на радиатора |
| К60 | реле на компресора на климатика |
| K67 | реле на вентилатора на радиатора |
| K87 | реле на вентилатора на радиатора |
| M4 | мотор на вентилатора на радиатора |
| M11 | мотор на вентилатора на радиатора |
| S20 | превключвател на вентилатора на кабината |
| S20.1 | ключ за вътрешна климатизация. Ниска скорост на въртене |
| S20.2 | ключ за вътрешна климатизация. Висока скорост на въртене |
| S20.3 | ключ за вътрешна климатизация. Висока скорост на въртене |
| S29 | сензор за температура на охлаждащата течност |
| S109 | ключ за вътрешна климатизация. Висока скорост на въртене |
| S128 | сензор за температура на охлаждащата течност |
| V8 | диод за въздух на купето |
| Y1 | електромагнитен съединител на компресора на климатика |
| X5 | щепсел на кабелния сноп на охладителната система на арматурното табло |
| X58 | щепсел на кабелния сноп на охладителната система на арматурното табло |
| XP | диагностичен конектор. Контакт на вентилатора на вентилатора на радиатора |
| I | земна точка (-) от предната лява страна |
| 10А | 10 ампера |
| 15 | клема за захранване с напрежение на запалване |
| 30 | постоянно захранван терминал |
| 30А | 30 ампера |
| 40А | 40 ампера |
| ESS | климатик с автоматичен климатроник |
| F29 | предпазител F29 |
| F42 | предпазител F42 |
| F52 | предпазител F52 |
