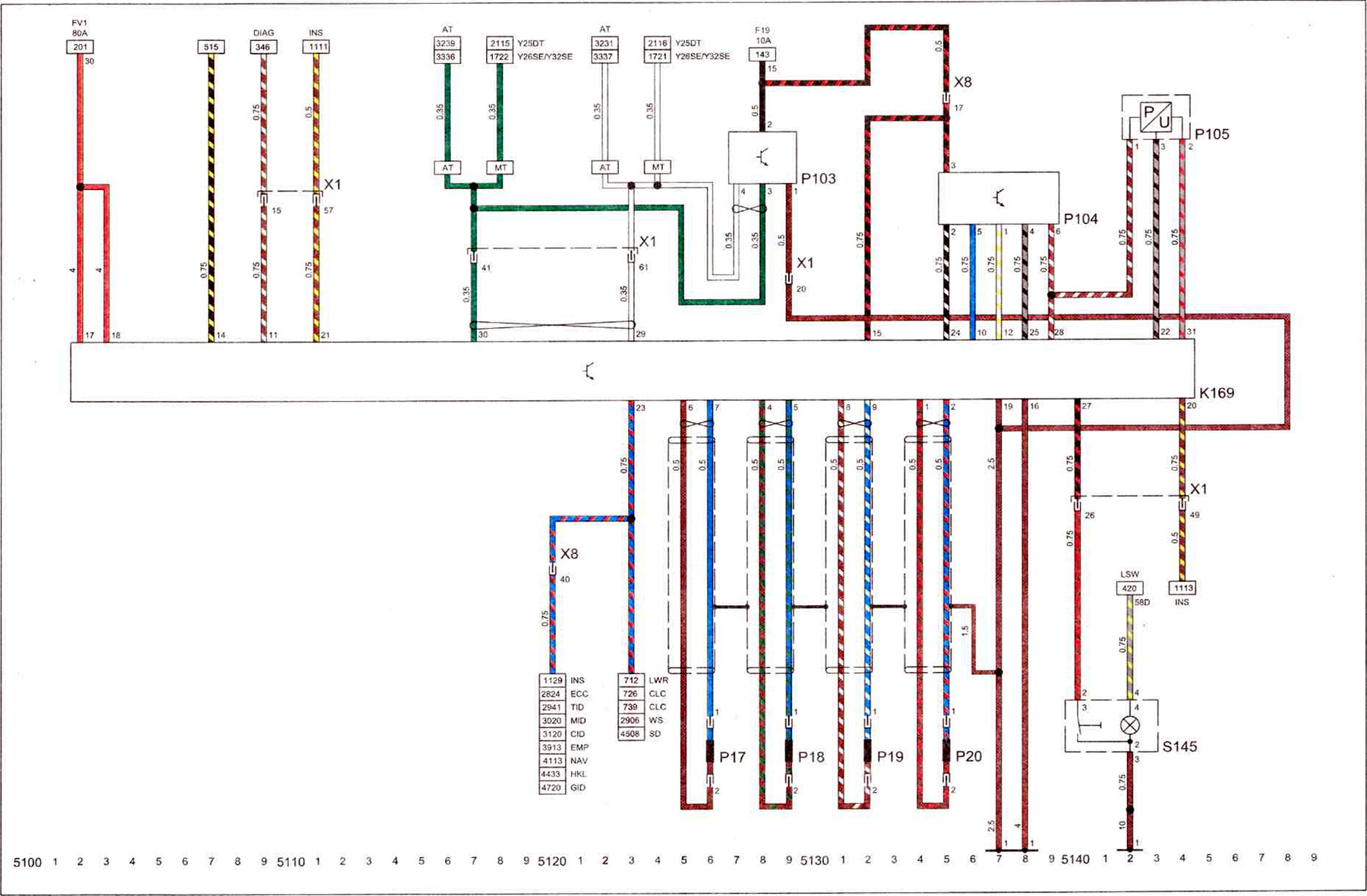

Ключ към диаграма 15
| K169 | блок за управление ABS и ESP |
| P17 | сензор за скорост на предното ляво колело |
| P18 | сензор за скорост на предното дясно колело |
| P19 | сензор за скорост на задно ляво колело |
| P20 | датчик за скорост на задно дясно колело |
| P103 | сензор за ъгъл на кормилната колона |
| P104 | сензор за ъглово положение на автомобила |
| P105 | сензор за налягане |
| S145 | превключвател за системата за контрол на сцеплението и системата за контрол на стабилността на автомобила |
| X1 | щепсел на кабелния сноп на тялото на арматурното табло |
| X8 | щепсел на кабелния сноп на тялото на арматурното табло |
| I | земна точка (-) от предната лява страна |
| 10А | 10 ампера |
| 15 | клема за захранване с напрежение на запалване |
| 30 | постоянно захранван терминал |
| 58D | клема за напрежение на бордовата мрежа с осветление на приборите |
| 80А | 80 ампера |
| AT | автоматична скоростна кутия |
| CID | цветен информационен дисплей |
| CLC | регулатор на височината на возене |
| DIAG | диагностичен конектор |
| ESS | контрол на климата |
| EMR | радио |
| F19 | предпазител F19 |
| FV1 | главен предпазител FV1 |
| GID | графичен информационен дисплей |
| HKL | серво управление |
| INS | арматурно табло |
| LSW | ключ за осветление |
| LWR | контролер за регулиране на фаровете |
| MID | мултифункционален дисплей |
| MT | ръчна скоростна кутия |
| NAV | навигационна система |
| SD | слънцезащитен сенник |
| TID | информационен дисплей |
| ws | предупредителен звуков сигнал |
| Y25DT | автомобили с двигател Y25DT |
| Y26SE/Y32SE | автомобили с двигател Y26SE/Y32SE |
