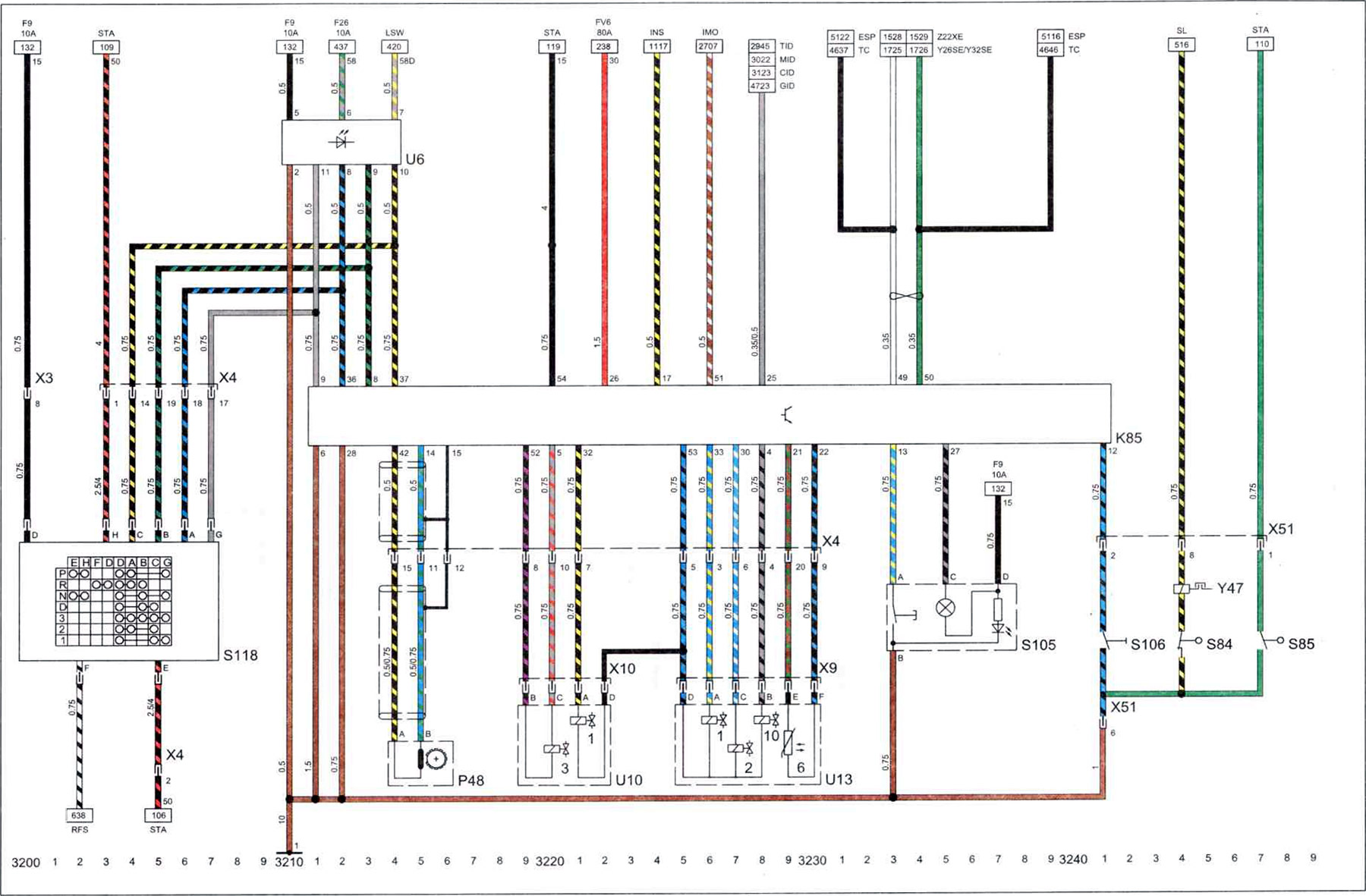

Ключ към диаграма 13
| K85 | блок за управление на автоматична скоростна кутия |
| P48 | сензор за скорост на изходящия вал |
| S84 | превключвател (блокер) лост за управление на автоматична скоростна кутия |
| S85 | ключ за запалване |
| S105 | превключвател на режима за поддръжка на начало на движение |
| S106 | превключвател на режима (икономичен/спортен) |
| S118 | превключвател на автоматична скоростна кутия |
| U6 | дисплей на позицията на лоста за управление на автоматичната скоростна кутия |
| U10 | автоматична скоростна кутия |
| U10.1 | електромагнитен клапан на преобразувателя на въртящия момент |
| U 10.3 | електромагнитен редуцир вентил |
| U13 | електромагнитни клапани за превключване на скоростите |
| U13.1 | електромагнитен клапан за превключване на скоростите 2/3 |
| U13.2 | електромагнитен клапан за включване на 1/2 - 3/4 скорости |
| U13.6 | датчик за температура на трансмисионното масло |
| U13.10 | електромагнитен клапан на лентовата спирачка |
| Y47 | магнит за блокиране на ръчната спирачка |
| X3 | щепсел на кабелния сноп на двигателя на арматурното табло |
| X4 | щепсел на кабелния сноп на двигателя на арматурното табло |
| X9 | автоматична скоростна кутия и щепсел за соленоид за превключване |
| X10 | щепсел за автоматична скоростна кутия |
| X51 | щепсел на кабелния сноп на лоста за управление на автоматичната скоростна кутия на арматурното табло |
| I | земна точка (-) от предната лява страна |
| 10А | 10 ампера |
| 15 | клема за захранване с напрежение на запалване |
| 30 | постоянно захранван терминал |
| 50 | сигнална клема на датчика за положение на коляновия вал |
| 58 | клема за напрежение на бордовата мрежа при включено осветление |
| 58D | клема за напрежение на бордовата мрежа с осветление на приборите |
| 15 | клема за напрежение на запалване |
| 80А | 80 ампера |
| CID | цветен информационен дисплей |
| ESP | система за контрол на стабилността на автомобила |
| F9 | предпазител F9 |
| F26 | предпазител F26 |
| FV6 | главен предпазител FV6 |
| GID | графичен информационен дисплей |
| IMO | имобилайзер (система против кражба) |
| INS | арматурно табло |
| LSW | ключ за осветление |
| MID | мултифункционален дисплей |
| RFS | светлини за заден ход |
| SL | стоп светлини |
| STA | стартер и зареждане на акумулатора |
| TC | система за контрол на сцеплението |
| TID | информационен дисплей |
| Y26SE/Y32SE | автомобили с двигател Y26SE/Y32SE |
| Z22XE | автомобили с двигател Z22XE |
