Премахване и монтиране на стъкло на врата

Входни врати

1. Свалете панела на тапицерията на вратата и пластмасовата изолационна мембрана (вижте Премахване и монтиране на вътрешни декоративни панели).

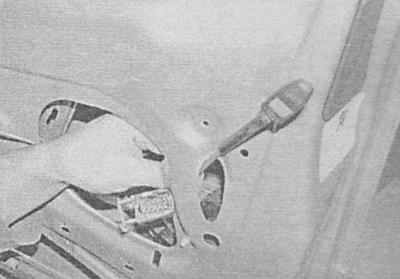

2. Повдигнете чашата докрай. При модели, оборудвани със странични въздушни възглавници, изключете отрицателния кабел от акумулатора и изчакайте поне 1 минута, за да се разреди кондензаторът на акумулатора. Изключете електрическото окабеляване, развийте крепежните елементи и отстранете модула на сензора на въздушната възглавница с опорната скоба.

Десният сензор е различен от левия - не ги бъркайте, когато инсталирате.

3. Пробийте нитовете, закрепващи направляващия улей на задния електрически прозорец към вътрешния панел на вратата и извадете улея от рамката на вратата през отвора.

4. На модели с електрически прозорци, свържете временно превключвателя на регулатора и свържете отрицателния кабел към акумулатора. При модели с ръчни електрически прозорци, временно поставете дръжката за задвижване на електрически прозорци на оста му. Поставете стъклото така, че болтовете, които го закрепват към регулатора, да се виждат през отворите на вратата. Развийте болтовете.



5. Наклонете стъклото напред достатъчно, за да освободите ролката на електрическия прозорец от задния водещ улей, след това повдигнете стъклото нагоре и го извадете от вратата, като го издърпате навън - може да се наложи да преместите прозореца с електрическия прозорец поради ограничено отваряне.

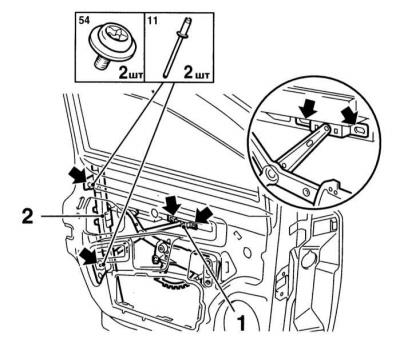

A. Схема за монтаж на стъкло на предната врата

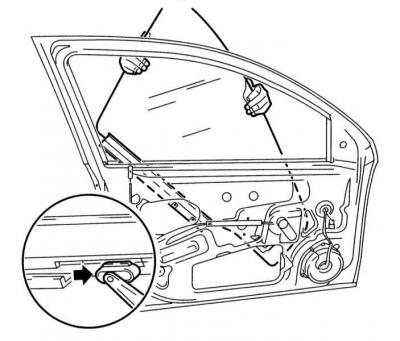

B. Отстраняване на стъклото на предната врата

A.

Б.

6. Монтажът се извършва в обратен ред. Инсталирайте нови нитове за закрепване на водещия улей. Болтовете, закрепващи стъклото към регулатора на първия етап, трябва да бъдат затегнати на ръка, преди окончателното затягане на болтовете, стъклото трябва да се повдигне напълно, след което да се спусне до подходящата позиция.

Задни врати (включително неподвижен прозорец)

1. Свалете панела на тапицерията на вратата и пластмасовата изолационна мембрана (вижте Премахване и монтиране на вътрешни декоративни панели).


2. На модели с електрически прозорци, свържете временно превключвателя на регулатора и свържете отрицателния кабел към акумулатора. На моделите с ръчни електрически прозорци, временно поставете ръкохватката за задвижване на електрическите прозорци на оста му. Спуснете напълно стъклото.

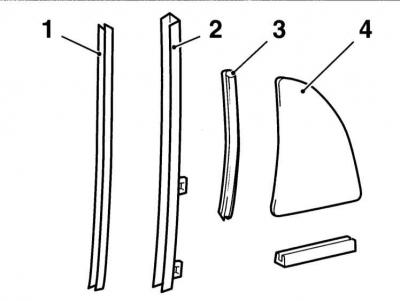

3. Внимателно издърпайте гуменото уплътнение от задното стъклено направляващо корито, след което отстранете винта, който фиксира горното корито. С помощта на ключ TORX, през отворите във вътрешния панел на вратата, развийте винтовете, закрепващи долния направляващ улей.

4. Внимателно отделете улуците от неподвижното стъкло и ги извадете нагоре от вратата. Фиксираното стъклено уплътнение трябва да остане в жлеба.



5. Повдигнете неподвижното стъкло нагоре и от вратата.

6. Леко наклонете спускащото се стъкло, освобождавайки го от улея на електрическия прозорец и като го издърпате нагоре, го извадете от рамката на вратата.

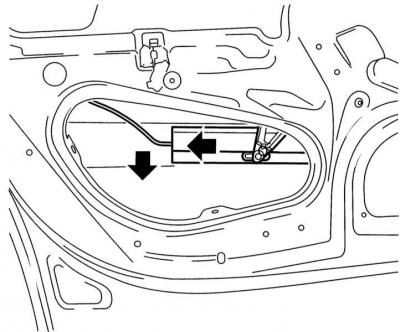

Процедура за освобождаване на стъклото на задната врата от направляващия канал на регулатора на електрическия прозорец

Поради ограничения отвор може да се наложи частично премахване на уплътнението и преместване на прозореца с електрическия прозорец.

7. Монтажът се извършва в обратен ред.
