Генератор типа Delco-Remy (рис. 12.3)

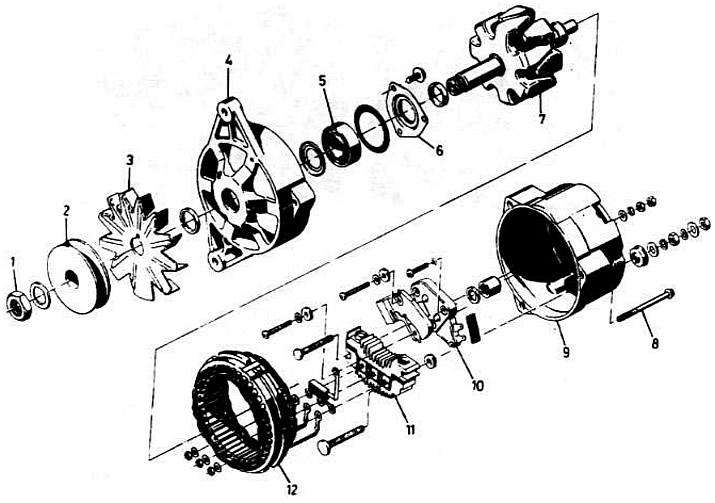

Рис. 12.3. Генератор тока типа Delco-Remy:
1 - гайка шкива; 2 - шкив; 3 - вентилятор; 4 - кожух ведущего вала; 5 - подшипник; 6 - опора подшипника; 7 - ротор; 8 - сквозной болт; 9 - кожух контактных колеи; 10 - держатель щеток/стабилизатор напряжения. 11 - блок диодов; 12 - статор
(Текст был скопирован с портала: Opelbook.ru)
Держатель щеток и регулятор напряжения скомбинированы в одном узле. Для доступа к сборке генератор необходимо частично разобрать, как указано ниже. Если регулятор напряжения неисправен, следует заменить весь узел.
Снимите генератор, как указано выше.
Проведите линию поперек кожуха конца ведущего вала и торцевого корпуса контактных колец для обеспечения правильного выравнивания во время сборки.
Отверните три сквозных болта и отделите кожух вала от кожуха контактных колец и статора.
Проверьте состояние контактных колец и. если надо, удалите грязь ветошью или очень тонкой стеклянной шкуркой.

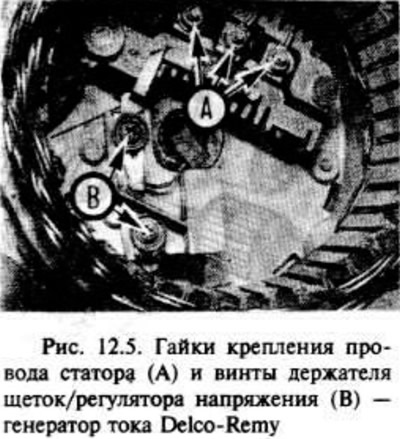

Сняв три гайки и шайбы крепления проводов статора, выньте сборку статора (рис. 12.5).
Снимите винт и извлеките диодный блок.
Сняв два винта крепления держателя щеток и стабилизатора напряжения к корпусу контактных колеи, снимите сборку держателя щеток.
Проверьте, чтобы щетки двигались свободно в своих направляющих и чтобы длина щеток была в пределах, указанных в технических характеристиках.
Для установки новых щеток отпаяйте концы соединений держателя и припаяйте новые провода.
Проверьте, чтобы новые щетки двигались свободно в направляющих.
Перед установкой сборки держателя щеток отведите в сторону щетки с помощью подходящего инструмента.
Установите диодный блок и сборку статора.
Установите генератор, как указано в предыдущем разделе.
Генератор тока типа Bosch (рис. 12.4)

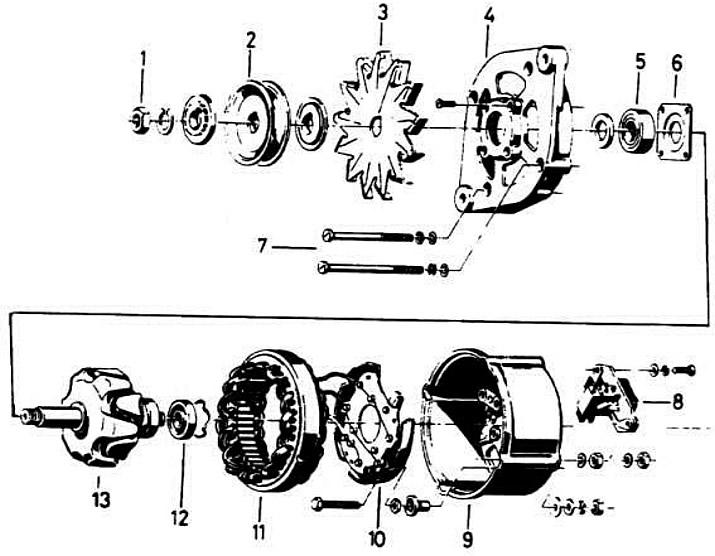

Рис. 12.4. Генератор тока типа Bosch:
1 - гайка шкива; 2 - шкив; 3 - вентилятор; 4 - кожух ведущего вала; 5 - подшипник; 6 - опора подшипника; 7 - сквозные винты; 8 - держатель щеток/стабилизатор напряжения; 9 - кожух контактных колеи; 10 - крышка статора; 11 - статор; 12 - подшипник; 13 - ротор
Держатель щеток и стабилизатор напряжения скомбинированы в одном узле, который закреплен болтами в торце генератора. Если неисправен стабилизатор напряжения, необходимо менять всю сборку.
Отсоедините воздухопроводы от воздухоочистителя и воздушной коробки или корпуса дросселя и, где требуется, чтобы обеспечить необходимый доступ.
Отсоедините отрицательный вывод аккумуляторной батареи.

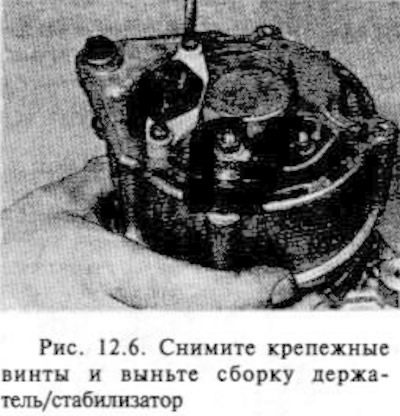

Удалите два винта и выньте сборку держатель щеток/стабилизатор напряжения (рис. 12.6).

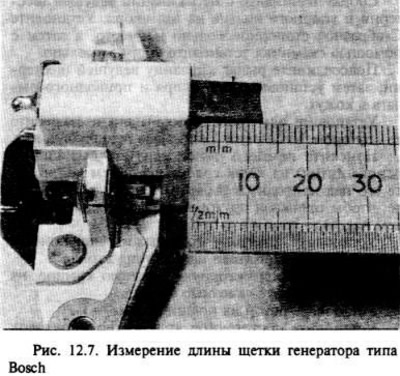

Проследите, чтобы шетки двигались свободно в направляющих и чтобы длина щеток находилась в пределах, указанных техническими характеристиками (рис. 12.7).
Если есть какие-либо сомнения относительно состояния щеток, лучше заменить их, как указано ниже.
Зажмите провод щетки плоскогубцами и отпаяйте его. Выньте щетку. То же самое сделайте с другими щетками.
После установки новых пружин на щеткодержатель вставьте новые щетки и проследите, чтобы они двигались свободно в направляющих. Если они заедают, слегка отполируйте их бархатным напильником или тонкой стеклянной шкуркой.
Припаяйте концы проводов щеток к щеткодержателю.
Проверьте состояние контактных колец и, если необходимо, удалите грязь с них ветошью или очень тонкой стеклянной шкуркой.
Установите сборку щеткодержатель/стабилизатор напряжения и затяните винты.
Установите генератор, как указано выше.
Подсоедините отрицательный вывод аккумуляторной батареи.
Установите воздухопроводы.
