Выключатель (замок) зажигания
Отсоедините отрицательный вывод аккумуляторной батареи.
Снимите кожухи с рулевой колонки, как указано в главе 10.

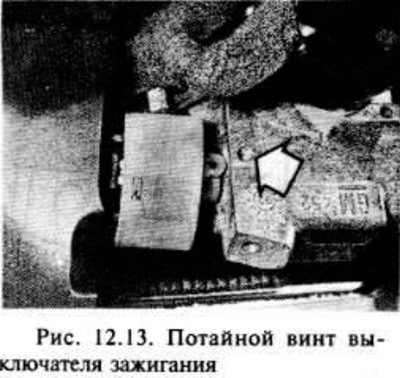

Выключатель (замок) зажигания закреплен на кожухе двумя потайными винтами.

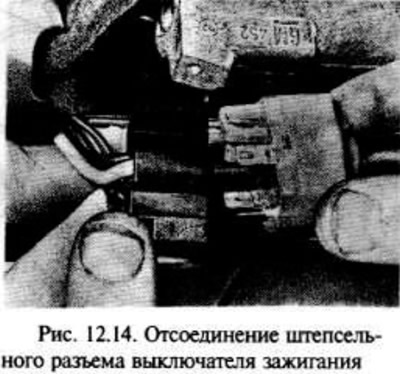

Отсоедините проводку и извлеките винты, чтобы снять выключатель. Не рекомендуется снимать одновременно выключатель и цилиндр замка, так как может нарушиться их взаимное положение (рис.12.13, 12.14).
Установка осуществляется в порядке, обратном снятию.
Стержневые выключатели рулевой колонки
Проведите операции, указанные в первом и втором пунктах данного раздела.

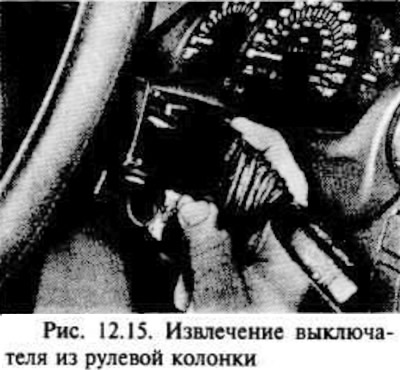

Сожмите зажимы и снимите выключатель с рулевой колонки (рис. 12.15).

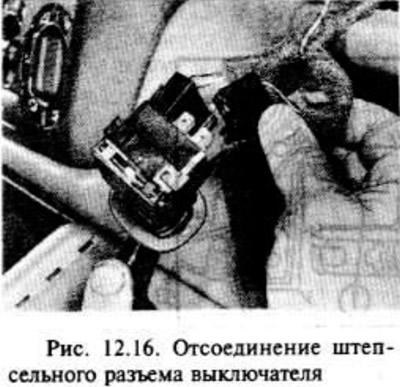

Отсоедините штепсельный разъем выключателя (рис. 12.16).
Установка осуществляется в порядке, обратном снятию.
Выключатель освещения
Отсоедините отрицательный вывод аккумуляторной батареи.
Вставьте небольшую отвертку или стержень в отверстие в нижней части ручки выключателя, чтобы сжать защелку. Снимите ручку с выключателя (рис. 12.17).

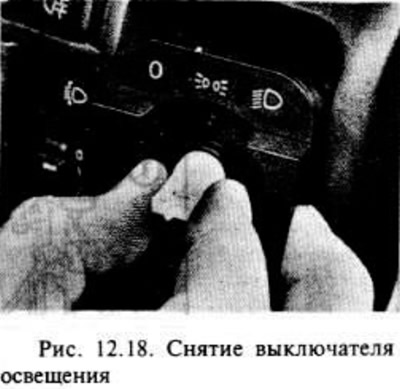

Нажмите на открывшиеся после этого зажимы выключателя в сторону стержня выключателя, затем выньте его из приборного щитка и отсоедините штепсельный разъем (рис. 12.18).
Узел выключателя разбирать нельзя, поэтому в случае выхода из строя его заменяют полностью.
Установка осуществляется в порядке, обратном снятию.
Кнопочные выключатели на панели прибора
Отсоедините отрицательный вывод аккумуляторной батареи.

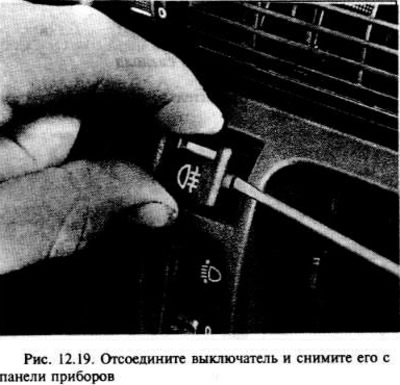

С помощью отвертки осторожно выньте выключатель, стараясь не повредить панель приборов (рис. 12.19).
Установка осуществляется в порядке, обратном снятию.
Выключатель аварийного сигнала
Отсоедините отрицательный вывод аккумуляторной батареи.
Поставьте выключатель в положение "ON" ("вкл.").
С помощью отвертки осторожно выньте кнопку выключателя, чтобы освободить его.
Отверткой осторожно выньте сам выключатель.
Установка осуществляется в порядке, обратном снятию.
Выключатель звукового сигнала
Осторожно снимите центральную кнопку звукового сигнала рулевого колеса и отсоедините провод.
При желании сборку контактов выключателя сигнала можно вытащить из центральной части рулевого колеса после снятия рулевого колеса, как указано в главе 10.
Выключатель сигнала торможения
Отсоедините отрицательную клемму аккумуляторной батареи.
В углублении для ног водителя освободите зажимы и выньте нижнюю облицовку.
Выключатель установлен на кронштейне рядом с рулевой колонкой у верхушки тормозной педали.
Отсоедините штепсельный разъем от выключателя.

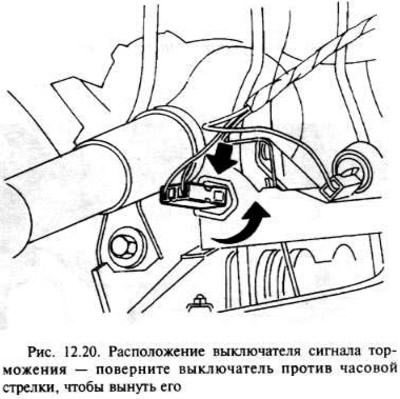

Поверните выключатель против часовой стрелки. чтобы снять его с кронштейна (рис. 12.20).
Установка осуществляется в порядке, обратном снятию, однако убедитесь, что сигналы торможения должны включаться, когда тормозная педаль отжата примерно на 15,0-20,0 мм. Выключатель можно отрегулировать только осторожным изгибанием кронштейна, но делать это не рекомендуется.
Выключатель сигнала предупреждения низкого давления масла
Выключатель закреплен на торце масляного насоса со стороны впускного коллектора двигателя.
Отсоедините отрицательный вывод аккумуляторной батареи.
На большинстве моделей доступ к выключателю возможен сверху, однако на некоторых лучший доступ можно обеспечить, подняв домкратом передок автомобиля и надежно закрепив его стойками под мостом, затем надо снять правое ходовое колесо. На моделях с двигателями с двумя распредвалами снимите люк, открывающий доступ со стороны нижнего брызговика двигателя.
Отсоедините провод от выключателя.
Подставьте подходящую емкость под выключателем для сбора масла, которое будет вытекать во время снятия выключателя.
С помощью подходящего гаечного ключа отверните выключатель. Возможна утечка масла, поэтому перекройте отверстие в маслонасосе.
Установка осуществляется в порядке, обратном снятию, однако после окончания проверки долейте уровень масла в двигателе.
