Модуль управления
Модуль управления выполнен за одно целое с многофункциональным дисплеем (о нем раздел выше).
Многофункциональный дисплей
См. раздел выше.
Датчик уровня охлаждающей жидкости
Предупреждение. Не пытайтесь снять крышку горловины расширительного бачка/датчик уровня охлаждающей жидкости, пока двигатель горячий, это может привести к ожогу! Необходимо в первую очередь уменьшить давление в охлаждающей системе. Накройте крышку толстой тряпкой для того, чтобы избежать ожога, и медленно отворачивайте ее до прекращения шипения.
Датчик уровня охлаждающей жидкости выполнен за одно целое с крышкой расширительного бачка.
Перед снятием сборки крышка/датчик отсоедините отрицательный вывод аккумуляторной батареи и штекерный контакт с верхней стороны датчика.
Установка осуществляется в порядке, обратном снятию.
Датчик уровня смывающей жидкости
Если возможно, слейте жидкость из бачка путем включения омывателей для снижения утечки жидкости во время снятия датчика уровня.
Отсоедините отрицательный вывод аккумуляторной батареи.
Отсоедините штекерный контакт от датчика, который расположен сбоку от бачка со смывающей жидкостью.
Отверните винт крепления датчика.
Установка осуществляется в порядке, обратном снятию.
Датчик уровня тормозной жидкости
Примечание. Тормозная жидкость токсична; немедленно удаляйте, тщательно промывая, попавшую на кожу жидкость; немедленно обращайтесь в медпункт, если вы проглотили жидкость или она попала в глаза. Некоторые типы тормозной жидкости огнеопасны и могут воспламеняться даже от контакта с горячими поверхностями деталей. Жидкость также очень сильно действует на некоторые пластмассы и смывает краску, поэтому в случае разлива смывайте ее большим количеством чистой воды.
Датчик предупреждения низкого уровня тормозной жидкости установлен на крышке бачка с тормозной жидкостью.
Перед снятием сборки крышка/датчик уровня отсоедините отрицательный вывод аккумуляторной батареи и штекерный контакт с верхней стороны датчика.
Установка осуществляется в порядке, обратном снятию.

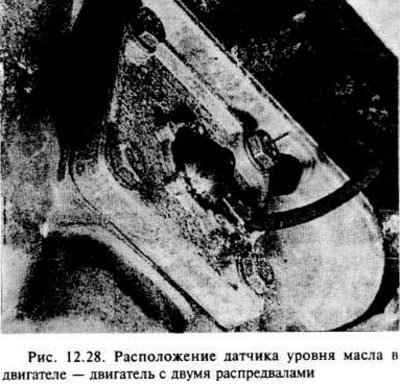

Датчик уровня масла в двигателе
Датчик уровня жидкости в двигателе расположен в передней торцевой части поддона картера.
На моделях с двумя распредвалами снимите люк для доступа к нижнему брызговику двигателя.
Отсоедините отрицательный вывод аккумуляторной батареи, затем штекерный контакт датчика.
Поставьте подходящий сосуд под поддон картера для сбора масла, которое может вытекать во время откручивания датчика.
Отверните винты и снимите датчик с поддона картера.
Снимите уплотнительное кольцо.
Установка осуществляется в порядке, обратном снятию, однако перед установкой датчика проверьте состояние уплотнительного кольца и замените его, если надо.
Датчики износа тормозных накладок
Датчики имеют форму проводов, расположенных на тормозных накладках передних тормозных механизмов.
Снятие и установка: как указано в главе 9.
Датчик температуры наружного воздуха
Датчик крепится зажимом на нижнем краю переднего спойлера.
Отсоедините отрицательный вывод аккумуляторной батареи.
Для лучшего доступа включите ручной тормоз, затем домкратом поднимите передок автомобиля и надежно закрепите его стойками под мостом.

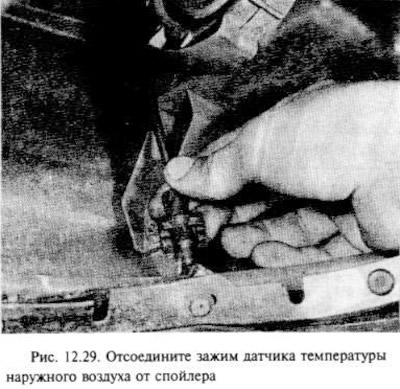

Отсоедините зажим датчика от спойлера, затем отсоедините провод, заметив его расположение.
Установка осуществляется в порядке, обратном снятию, убедившись в том, что подсоединение провода выполнено таким же образом, что и до снятия.
