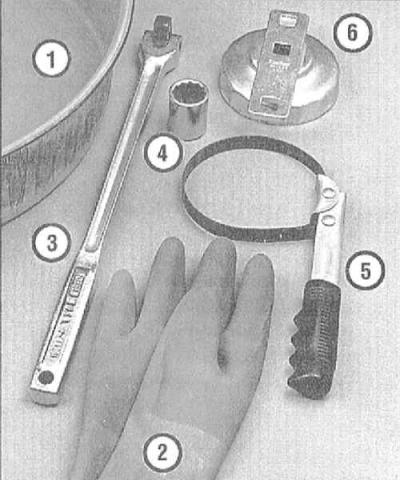

Набор инструментов, необходимых для замены двигательного масла и масляного фильтра
1 — Сливная емкость должна быть неглубокой и достаточно широкой, чтобы свести к минимуму вероятность проливания масла на землю
2 — Резиновые перчатки помогут защитить руки от ожогов при неизбежном попадании на них масла во время выворачивания сливной пробки поддона картера
3 — Ворот : иногда сливная пробка оказывается затянутой достаточно туго, что требует значительного усилия при ее выворачивании
4 — Сменная торцевая головка применяется в паре с воротом или оборудованным храповиком приводом при выворачивании сливной пробки, должна соответствовать последней по размеру
5 — Ленточный ключ позволяет вывернуть полнопоточный масляный фильтр в условиях ограниченного к нему доступа
6 — Специальный накидной ключ надевается на торец фильтра и может затем вращаться при помощи ворота или храпового привода, должен отвечать корпусу фильтра по размеру
Регулярное и достаточно частое выполнение замены двигательного масла является одной из основных процедур профилактического обслуживания автомобиля, лежащих в пределах квалификации среднестатистического механика-любителя. С течением времени двигательное масло подвержено старению, что проявляется в постепенном его разжижении и загрязнении, ведущим к преждевременному износу внутренних компонентов двигателя. Несмотря на то, что отдельные источники рекомендуют производить замену масляного фильтра лишь при каждой второй смене двигательного масла, составители настоящего Руководства считают, что ввиду относительной незначительности стоимости сменного компонента и важности влияния его состояния на исправность функционирования двигателя/ эффективность его отдачи, имеет смысл менять фильтр каждый раз при замене масла.
1. Удостоверьтесь в наличии под рукой всех материалов и инструментов, необходимых для выполнения замены масла и масляного фильтра (см. иллюстрацию Набор инструментов, необходимых для замены двигательного масла и масляного фильтра). Приготовьте также достаточное количество ветоши и старых газет для сбора следов пролитого масла.
2. С целью обеспечения свободного доступа к поддону картера и масляному фильтру поднимите автомобиль лебедкой, загоните его на эстакаду, либо поддомкратьте и установите на подпорки.
Ни в коем случае не выполняйте никаких работ под автомобилем, подпертым лишь под бампер или удерживаемом в поднятом положении только домкратом!
3. Заберитесь под автомобиль и ознакомьтесь с расположением сливной пробки поддона картера и масляного фильтра. Помните, что силовой агрегат и компоненты системы выпуска отработавших газов в течение всего времени выполнения процедуры будут оставаться достаточно горячими, — продумайте схему безопасных манипуляций руками, чтобы избежать случайного контакта с разогретыми поверхностями.
4. Удостоверьтесь в горизонтальности положения автомобиля на подпорках/ подъемнике. Прогрейте двигатель до нормальной рабочей температуры, — горячее масло обладает большей текучестью и лучше вымывает шлам и осадки. Используйте вынужденный простой для того, чтобы разложить в удобном порядке все необходимые инструменты и материалы. Заглушите двигатель и снимите крышку с заливной горловины двигательного масла.
5. Удостоверьтесь в надежности фиксации автомобиля в поднятом положении.

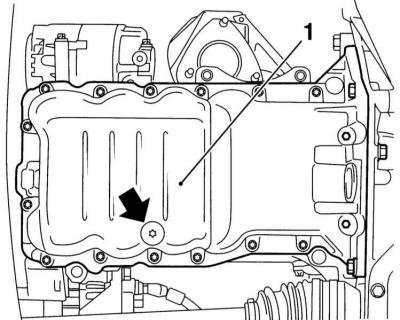

6. Соблюдая осторожность (см. п.3), заберитесь под автомобиль и установите сливную емкость под поддоном картера, с тем расчетом, что в первый момент струя будет вытекать через отверстие с приличным напором. Стараясь не прикасаться к разогретым поверхностям силового агрегата и компонентов системы выпуска, выверните сливную пробку из нижней части поддона картера. В зависимости от температуры масла, на финальной стадии выворачивания пробки можно воспользоваться резиновыми перчатками, либо отказаться от них.
7. Позвольте маслу беспрепятственно стекать в емкость, соответствующим образом корректируя положение последней по мере ослабевания напора струи. Проверьте слитое масло на присутствие в нем металлических опилок.
8. После того как масло прекратит вытекать из картера двигателя, тщательно протрите сливную пробку чистой ветошью, — к ней могут подлипнуть мелкие металлические опилки, которые немедленно приведут к загрязнению свежего масла.

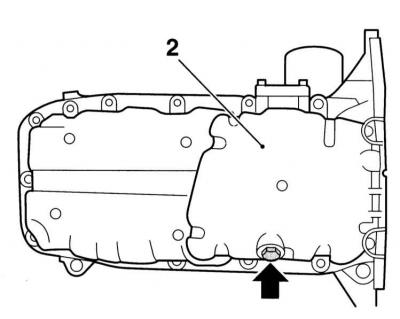

9. Протрите поверхность поддона вокруг сливного отверстия, вверните пробку на место и затяните с требуемым усилием.
A — Затягивание сливной пробки поддона картера (двигатели 1.2, 1.8, 2.2, 2.0D и 1.7D (Y17DT)
B — Затягивание сливной пробки поддона картера (двигатели 1.6, 2.0, 1.7D (Y17DTL)
A.
B.
10. Переместите сливную емкость под масляный фильтр.
Бензиновые модели

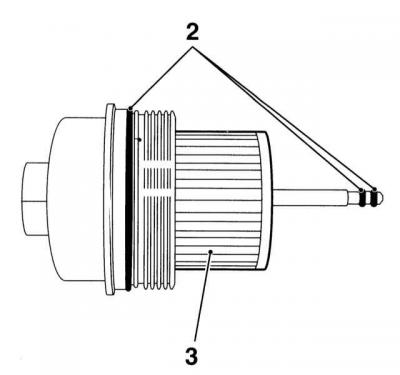

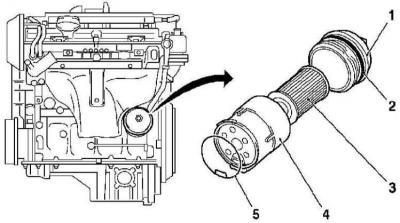

Замена масляного фильтра на моделях 1.8 л

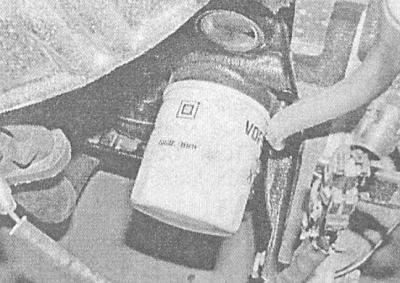

1. На моделях 1.4, 1.6 и 1.8 л фильтр находится в передней части блока цилиндров, на моделях 2.0 л — справа на задней стороне блока, где он ввернут в корпус масляного насоса.

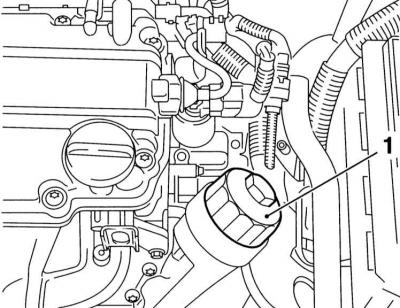

2. На моделях 1.4, 1.6 и 2.0 л с помощью специального ключа ослабьте затяжку фильтра, затем выверните его рукой. Слейте масло из старого фильтра в емкость. На двигателях 1.8 л крышку корпуса масляного фильтра снимайте вместе с фильтрующим элементом, — уплотнительное кольцо (2) подлежит замене в обязательном порядке.

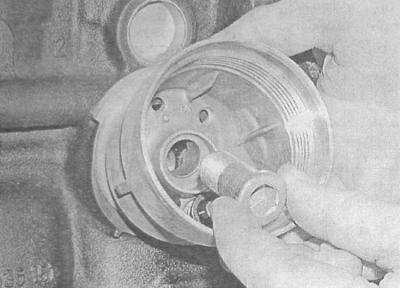

3. Чистой ветошью тщательно протрите сопрягаемую с фильтром поверхность блока цилиндров. На моделях 1.8 л , если требуется, корпус масляного фильтра может быть снят с блока после выворачивания крепежного болта. Корпус следует промыть и насухо вытереть. При установке корпуса на блок не забудьте заменить уплотнительное кольцо, — проследите, чтобы крепежный болт был затянут с требуемым усилием.
4. На моделях 1.4, 1.6 и 2.0 л удостоверьтесь, что новый фильтр соответствует по типоразмеру снятому с автомобиля. Смажьте резиновую уплотнительную прокладку нового фильтра тонким слоем чистого двигательного масла и наверните новый фильтр на штатное место, придерживаясь указанного стрелкой на его корпусе направления вращения. Во избежание повреждения прокладки не применяйте для затягивания масляного фильтра никакие ключи. После того как фильтр прижмется прокладкой к поверхности блока, дотяните его еще на 3/4 оборота. На моделях 1.8 л посадите в крышку корпуса фильтра новый фильтрующий элемент, наденьте новое уплотнительное кольцо и заверните крышку в корпус с требуемым усилием (см. иллюстрацию Замена масляного фильтра на моделях 1.8 л).
Дизельные модели
Двигатель 1.7 л SOHC
На дизельных моделях с двигателем 1.7 л SOHC замена масляного фильтра производится также как на бензиновых двигателях объемом 1.4, 1.6 и 2.0 л (см. выше).
Двигатели 1.7 л DOHC и 2.0 л

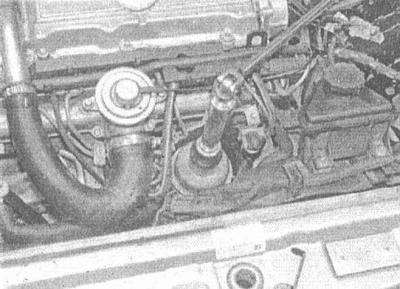

1. На двигателях 1.7 л DOHC фильтр расположен на задней стороне блока цилиндров, на двигателях 2.0 л — сверху в передней части головки.

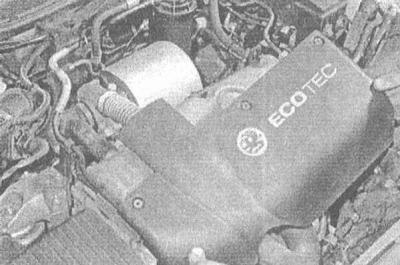

2. С целью обеспечения доступа к масляному фильтру на моделях 2.0 л снимите верхний пластмассовый кожух силового агрегата.

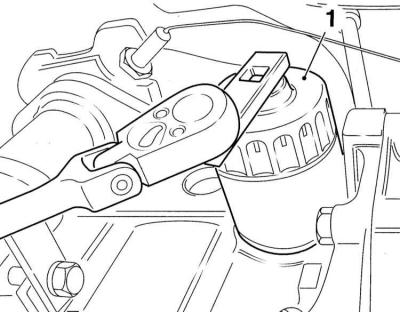

3. При помощи подходящей отвертки ослабьте крышку и снимите ее с корпуса фильтра.
4. Извлеките из крышки фильтрующий элемент и замените его новым, не забудьте заменить также уплотнительные кольца.
5. Установите крышку (с вложенным в нее фильтрующим элементом) на место и затяните с требуемым усилием.
6. На моделях 2.0 л установите на место пластмассовый кожух двигателя (проследите за надежностью затягивания крепежных болтов).
Все модели
1. При соответствующей комплектации установите на место защиту картера. Соберите следы пролитого масла, извлеките из-под автомобиля сливную емкость и инструменты. Опустите автомобиль на землю.
2. Извлеките из-под автомобиля все инструменты и материалы — постарайтесь не опрокинуть сливную емкость. Опустите автомобиль на землю.
3. Залейте свежее масло в приемную горловину двигателя, — с целью минимизации потерь воспользуйтесь воронкой. Залив примерно половину требуемого количества, обождите несколько минут, позволив маслу стечь в поддон, затем проверьте его уровень по измерительному щупу (см. Проверка уровней жидкостей). Если уровень находится выше нижней отметки, запустите двигатель, обеспечив циркуляцию свежего масла (контрольная лампа давления масла при первом запуске может погаснуть с определенной задержкой, связанной с необходимостью заполнения объема фильтрующего элемента).
Для подъема уровня масла от нижней (MIN) отметки на щупе до верхней (МАХ) требуется чуть меньше одного литра масла.
4. Дав двигателю поработать в течение около минуты, вновь заглушите его, и сразу же загляните под автомобиль, проверяя, нет ли утечек через сливную пробку и полнопоточный фильтр. В случае необходимости немного подтяните допускающий утечки компонент.
5. В ходе циркуляции масла по двигателю (около 1 минуты), происходит заполнение нового масляного фильтра. Теперь необходимо вторично проверить уровень масла и в случае необходимости долить еще некоторое его количество, доведя уровень до верхней отметки на лезвии щупа (проверку производите спустя несколько минут после выключения двигателя, — масло должно успеть полностью стечь в поддон картера).
6. Во время первых нескольких поездок после смены двигательного масла старайтесь как можно чаще проверять его уровень.
7. Слитое с двигателя отработанное масло вторичному употреблению не подлежит и должно быть сдано на специальный приемный пункт. Ни в коем случае не сливайте отработку на землю или в канализацию — перелейте его в герметично закрываемую тару и при первой же возможности сдайте.
