Предупреждение! Обязательно производите замену всех колодок на одной оси автомобиля, даже если границы износа достигла одна колодка. Если колодки будут устанавливаться повторно, перед снятием промаркируйте их.
1. Снимите тормозной барабан.
2. Соблюдая осторожность и меры безопасности, очистите все следы тормозной пыли с тормозного барабана, тормозного щита и колодок.

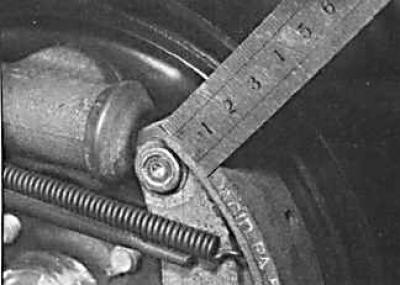

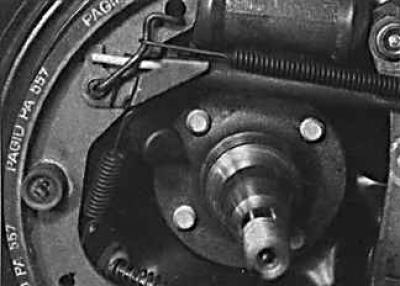

3. Измерьте толщину накладок тормозных колодок в нескольких точках. Если хоть одна колодка изношена в любом месте до минимальной толщины, замените все четыре тормозные колодки.
4. Отметьте установочное положение всех элементов заднего тормоза.

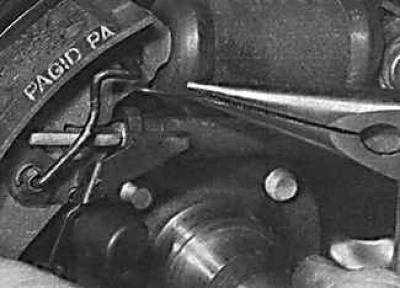

5. Используя плоскогубцы, отсоедините верхнюю возвратную пружину тормозных колодок.
6. Отсоедините фиксирующую пружину рычага передней колодки и снимите фиксирующую пружину, рычаг и возвратную пружину с тормозной колодки, отмечая их расположение.

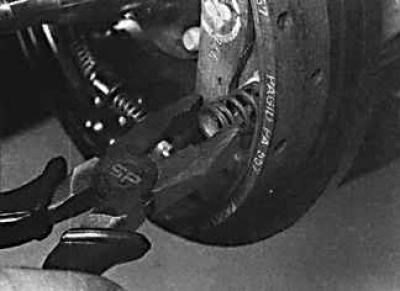

7. Снимите по очереди верхние концы тормозных колодок и извлеките регулировочную планку.

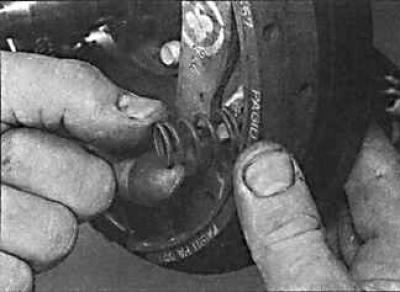

8. Используя плоскогубцы, снимите тарелку пружины фиксации колодки, нажимая тарелку и поворачивая ее на 90°.
9. Снимите пружину и извлеките штифты фиксатора.
10. Отделите переднюю тормозную колодку от нижней возвратной пружины и снимите тормозную колодку и возвратную пружину.
11. Используя плоскогубцы, снимите на задней тормозной колодке тарелку пружины фиксации колодки, нажимая тарелку и поворачивая ее на 90°. Снимите пружину и извлеките штифты фиксатора. Снимите с тормозной колодки трос ручного тормоза.

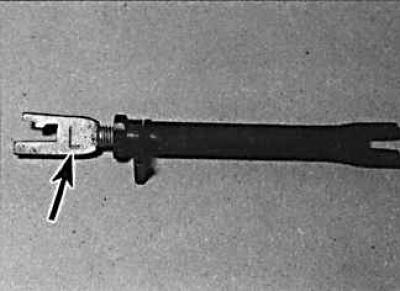

12. Не снимайте одновременно тормозные колодки левого и правого заднего колеса, чтобы не перепутать детали тормозных колодок. Стержни с резьбой регулировочных планок левого и правого колеса отмечены буквами L или R, а остальные детали идентифицированы цветом: черным для левой стороны и серебристым для правой стороны.

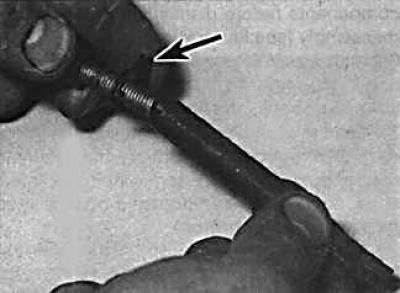

13. Разберите и очистите регулировочную планку. Стрелкой обозначен термический зажим.

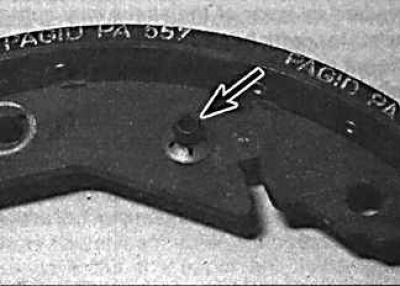

14. Проверьте состояние возвратных пружин и, при необходимости, замените их.
15. Если на новых тормозных колодках отсутствует рычаг управления ручного тормоза, снимите его со старых тормозных колодок и установите на новые. Закрепите шарнирный палец рычага управления ручного тормоза пружинным кольцом (указано стрелкой).

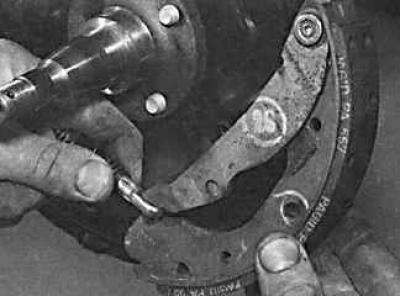

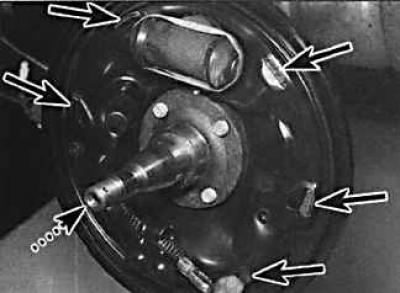

16. Нанесите тонкий слой высокотемпературной смазки на места контакта тормозных колодок и тормозного щита.
17. Соедините трос ручного тормоза с рычагом на задней тормозной колодке.
18. Установите на заднюю тормозную колодку штифт фиксатора колодки, пружину и тарелку крепления пружины.

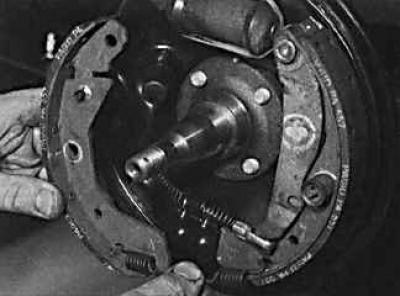

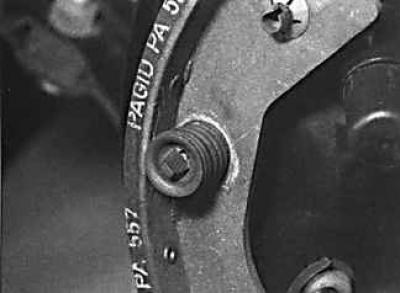

19. Установите нижнюю возвратную пружину на заднюю тормозную колодку и соедините пружину с передней тормозной колодкой.
20. Установите переднюю тормозную колодку на тормозной щит (фото слева), вставьте штифт фиксатора колодки, пружину и тарелку крепления пружины (фото справа).
21. Соберите регулировочную планку, для чего навинтите регулировочное колесо на болт регулятора настолько, чтобы между колесом и головкой болта оставался небольшой зазор. Вставьте болт регулятора в регулировочную планку.
22. Установите регулировочную планку между тормозными колодками. Проверьте, что оба конца регулировочной планки правильно установлены на тормозные колодки. При этом более длинный конец вилки регулировочной планки должен быть направлен к тормозному щиту.

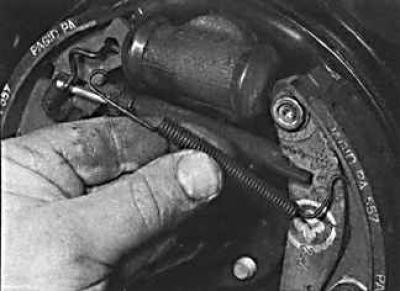

23. Соедините возвратную пружину регулировочного рычага с передней колодкой и регулировочным рычагом и установите рычаг на шарнирном пальце. Закрепите регулировочный рычаг фиксирующей пружиной.
24. Проверьте, что верхние части тормозных колодок правильно установлены в поршне рабочего тормозного цилиндра и установите верхнюю возвратную пружину.
25. Проверьте, что ориентир остановки рычага ручного тормоза устанавливается против края тормозной колодки, затем установите тормозной барабан.
26. Произведите замену тормозных колодок на втором заднем колесе.
27. После замены тормозных колодок отрегулируйте зазор между ними и тормозным барабаном, для чего 20–25 раз нажмите педаль тормоза. При нажатии педали при нормальной работе регулировочной планки должны быть слышны щелчки, издаваемые регулировочной планкой.
28. Проверьте и, если необходимо, отрегулируйте ручной тормоз.
29. Проверьте уровень тормозной жидкости в системе.
