Зняття
1. Зніміть зубчастий ремінь.
2. Зніміть шківи масляного насоса та колінчастого валу.
3. Зніміть основний блок масляного піддону.
4. Викрутіть болти і зніміть кришку масляного насоса з кінця колінчастого валу.
5. Використовуючи маркер, відзначте взаємне положення внутрішнього та зовнішнього ротора масляного насоса.

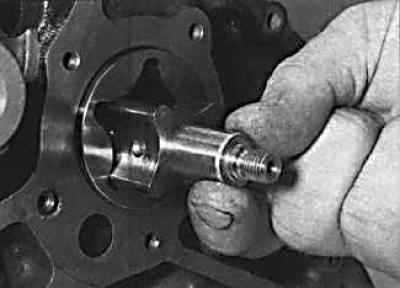

6. Зніміть внутрішній ротор масляного насоса.

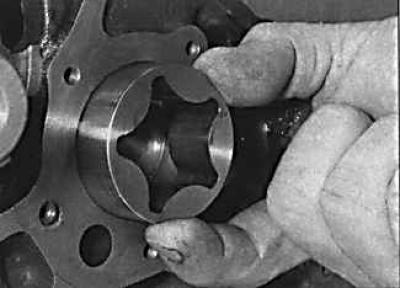

7. Зніміть зовнішній ротор масляного насоса.

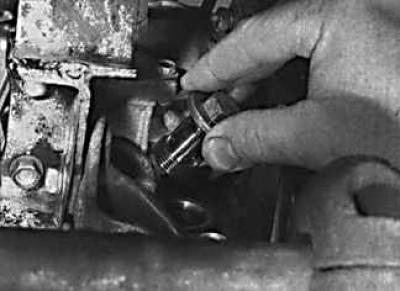

8. Якщо необхідно, відкрутіть болт запобіжного клапана тиску, зніміть кільце ущільнювача.
Перевірка
1. Очистіть деталі масляного насоса та перевірте їх на наявність зносу.

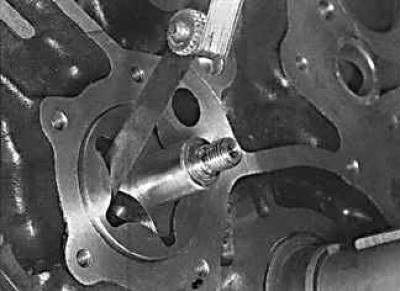

2. Використовуючи лезо щупа, перевірте зазор між зубцями ротора насоса.

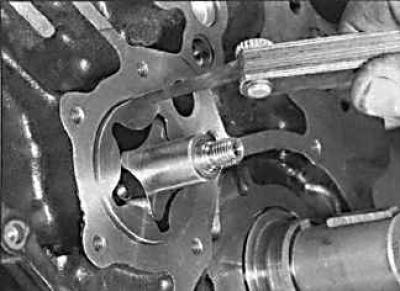

3. Використовуючи лезо щупа, перевірте зазор між зовнішнім ротором і корпусом масляного насоса.

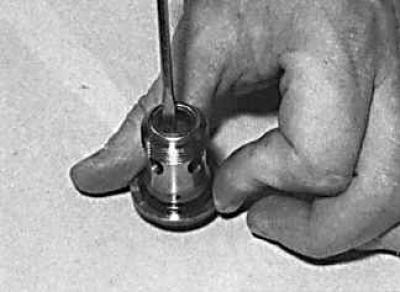

4. Перевірте, щоб поршень запобіжного клапана легко і вільно пересувався під дією пружини.
Встановлення
1. Встановіть нове кільце ущільнювача на запобіжний клапан тиску і закрутіть клапан у блок циліндрів, затягнувши його необхідним моментом.
2. Змастіть ротор насоса чистим моторним маслом і встановіть його в корпус насоса відповідно до попередньої мітки.
3. Замініть кільця ущільнювачів масляного насоса і колінчастого валу.
4. Перевірте, чи сполучні поверхні корпусу масляного насоса та кришки насоса чисті та сухі.

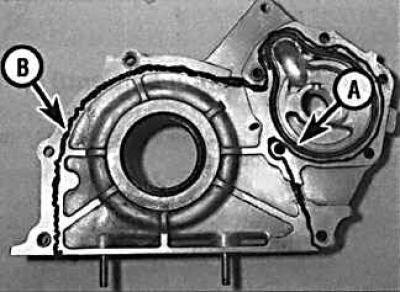

5. Нанесіть тонкий шар герметика на поверхню, що сполучається, кришки масляного насоса і, дотримуючись обережності, встановіть кришку масляного насоса (A і В – місця нанесення герметика).
6. На різьблення болтів кріплення кришки насоса нанесіть герметик і закрутіть гвинти, затягнувши їх необхідним моментом.
7. Встановіть шківи масляного насоса та колінчастого валу. Встановіть масляний піддон.
8. Залийте в двигун чисте моторне масло.
Заміна кільця ущільнювача масляного насоса
1. Зніміть шків масляного насоса.
2. Просвердліть у кільці ущільнювача два маленьких отвори, розташованих у діаметрально протилежних кінцях кільця ущільнювача. Вкрутіть два самонарізаючі гвинти в просвердлені отвори кільця ущільнювача і, використовуючи плоскогубці, витягніть за головки гвинтів кільце ущільнювача.
3. Очистіть гніздо кільця ущільнювача.
4. Змастіть чистим моторним маслом робочі кромки нового кільця ущільнювача і, використовуючи трубчасту оправку, встановіть кільце ущільнювача на місце.
5. Встановіть шків масляного насоса.
