Технічне обслуговування
Карбюраторні моделі

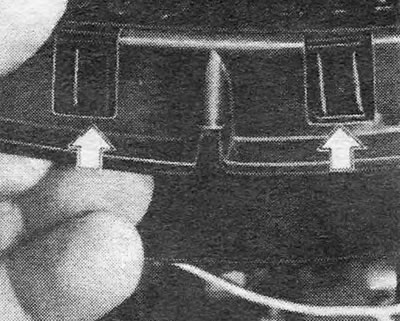

Малюнок 3.1. Язички, що фіксують кришку очищувача повітря (показані стрілками) - Двигун 1.3
1. Для зняття повітряного фільтра слід зняти кришку очищувача повітря, яка кріпиться центральною гайкою або болтом або трьома гвинтами (див. фотографії). Крім того, слід послабити затискачі по краях кришки або, якщо затискачів немає, обережно підчепити низ кришки пальцями і зняти її.

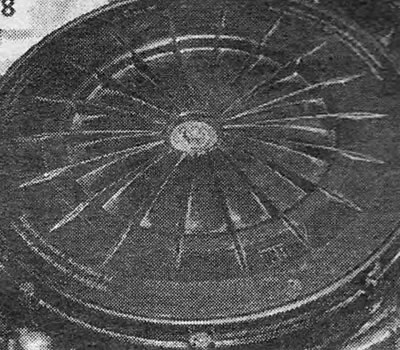

Світлина 4.1А. Центральний болт і пружинні затискачі кришки очищувача повітря (двигун 1.6).

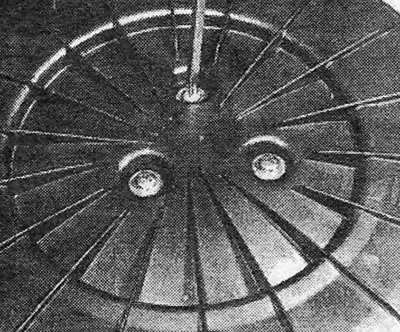

Світлина 4.1В. Три гвинти, що кріплять кришку очищувача повітря (двигун 1.3).
2. Зняти повітряний фільтр (див. фотографію).

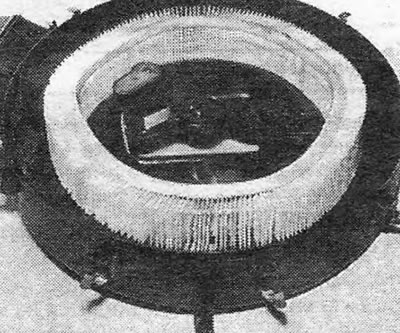

Світлина 4.2. Заміна повітряного фільтра.
3. Протерти внутрішню поверхню очищувача повітря, стежачи за тим, щоб не занести бруд у горловину карбюратора. Бажано зовсім зняти карбюратор. Протерти зсередини кришку очищувача повітря.
4. Встановіть новий фільтр. Встановити на місце і зафіксувати кришку, поєднавши настановні мітки (див. фотографії).

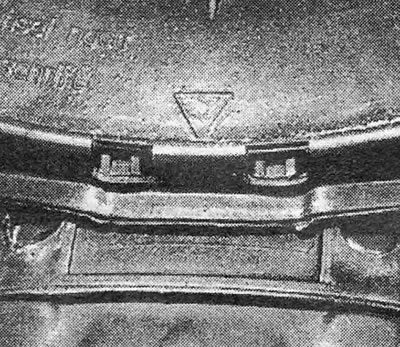

Світлина 4.4А. Установча мітка на кришці очищувача повітря (двигун 1.3).

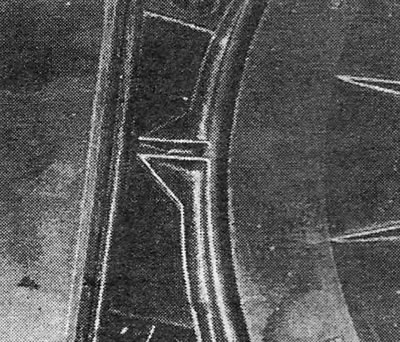

Світлина 4.4В. Встановлювальний проріз на кришці очищувача повітря (двигун 1.6).
Інжекторні моделі
5. На інжекторних моделях очищувач повітря знаходиться в корпусі датчика повітряного потоку.
6. Розтисніть фіксуючий затискач і від'єднайте вилку від датчика повітряного потоку (див. фотографії). Від'єднати повітропровід.

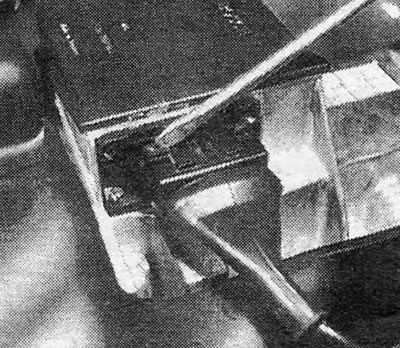

Світлина 4.6А. Знімає затискач, що фіксує вилку датчика повітряного потоку.

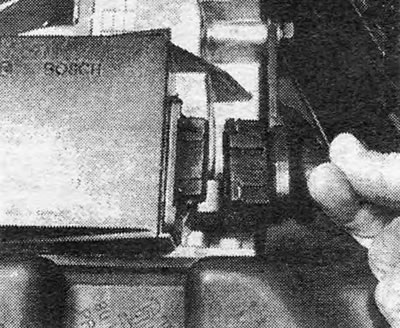

Світлина 4.6В. Від'єднання вилки датчика повітряного потоку.
7. Послабити пружинні затискачі і зняти кришку очищувача повітря разом з датчиком повітряного потоку, що стоїть на ній. Швидше за все разом із кришкою знімається фільтр. Слідкуйте за тим, щоб не впустити та не вдарити датчик.

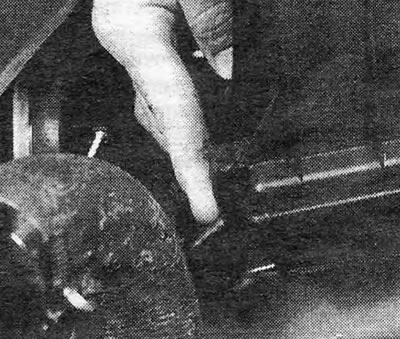

Світлина 4.7А. Пружинний затискач кришки очищувача повітря.

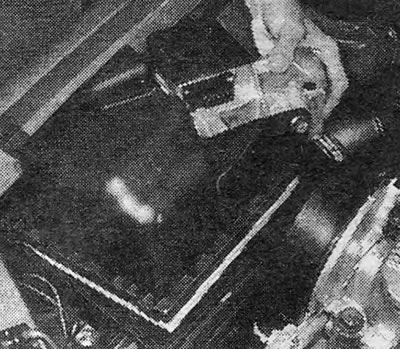

Світлина 4.7В. Зняття кришки очищувача повітря, повітряного фільтра і датчика повітряного потоку.
8. Встановити на кришку новий фільтр, вставивши його ущільнювальний обідок у канавку на кришці (див. фотографію). Встановити та зафіксувати кришку та знову підключити вилку датчика повітряного потоку. Підключити повітропровід.

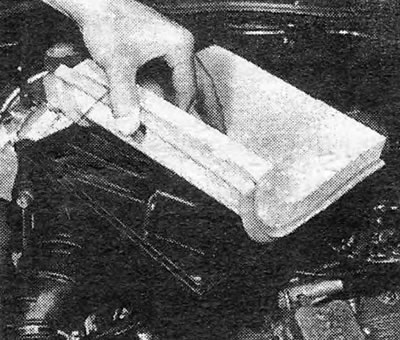

Світлина 4.8. Встановлення нового фільтра на кришку очищувача повітря.
Зняття та встановлення
Карбюраторні моделі
9. Зняти центральну гайку кріплення (або болт) або вивернути 3 гвинти, що кріплять кришку очищувача повітря.
10. Від'єднати забірник гарячого повітря від кожуха колектора і зняти очищувач повітря з карбюратора разом зі шлангом сапуна і вакуумним шлангом (див. фотографії).

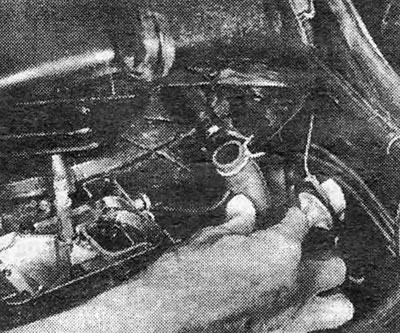

Світлина 4.10А. Від'єднати шланг сапуна від очищувача повітря.

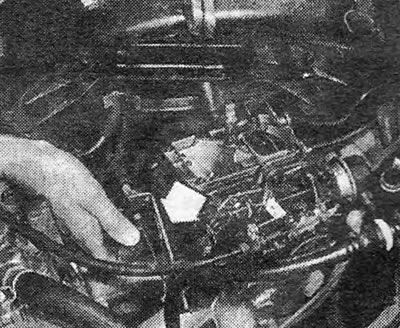

Фотографія 4.10В - і вакуумний шланг від карбюратора (показаний стрілкою).
11. Установка очищувача повітря проводиться в зворотному порядку. Перевірити, щоб між ним та карбюратором стояла прокладка або кільце ущільнювача.
Інжекторні моделі
12. Зняти повітряний фільтр (див. вище), вивернути кріпильні гвинти, від'єднати трубку повітрозабірника і зняти корпус датчика повітряного потоку разом з очищувачем повітря.
13. Встановлення корпусу датчика здійснюється у зворотному порядку.
