Оглавление: Снятие ⬇ Установка ⬇
Предупреждения:
- После снятия топливных форсунок расположите их таким образом, чтобы при сборке их можно было установить на свои места.
- После снятия топливных форсунок замените все уплотнительные кольца.
Снятие
Снимите верхнюю секцию впускного коллектора (см. соответствующую главу).
Снимите распределительный вал (см. соответствующую главу).
Отсоедините топливные трубки высокого давления от топливных рамп.
Снимите топливные рампы (см. соответствующую главу).

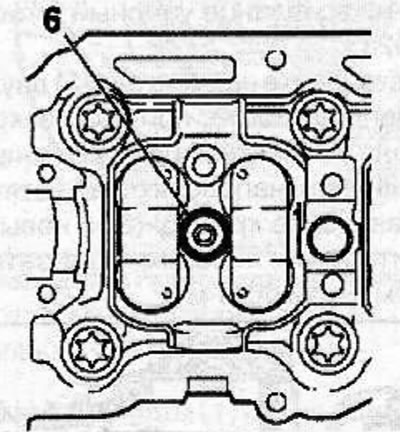

Снимите уплотнительное кольцо (6) топливной форсунки.

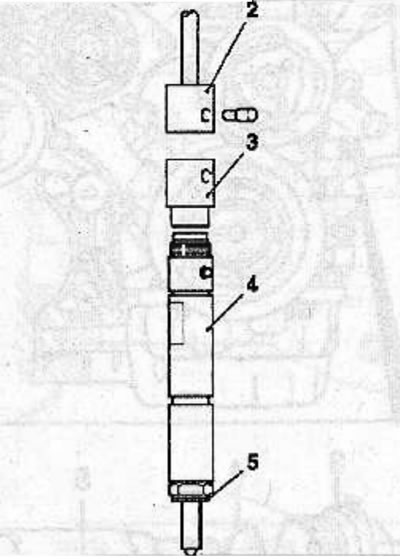

Наверните переходник КМ-931 (3) на топливную форсунку.
Установите съемник КМ-328-В (2) на переходник, затем вытяните топливную форсунку (4) из головки цилиндров.
Предупреждение! Снятые форсунки уложите в порядке их установки, чтобы затем установить каждую форсунку на свое место.
Снимите нижнее уплотнительное кольцо (5) с топливной форсунки.
Очистите все снятые детали и проверьте их состояние.
Установка

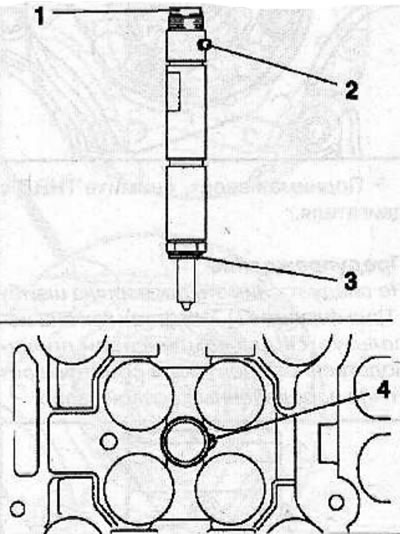

Установите новое резиновое уплотнительное кольцо (1) и новое медное кольцо (3).
Установите форсунку на ее посадочное место, убедитесь, что шарик (2) зашел в канавку (4) в головке цилиндров.

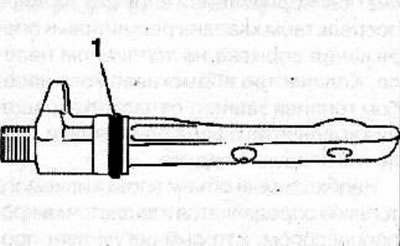

Установите на топливную рампу новое уплотнительное кольцо (1) и смажьте его тонким слоем силиконового смазочного материала.
Установите топливную рампу в головку цилиндров, соблюдая определенную осторожность, чтобы не повредить уплотнительное кольцо (см. соответствующую главу).
Предупреждения:
- Только такая процедура крепления топливной рампы обеспечивает правильную посадку рампы на форсунке.
- Топливные трубки высокого давления должны использоваться только один раз, поэтому при установке используйте новые трубки.
Подсоедините топливные трубки высокого давления к топливным рампам и закрепите их соединительными гайками, затянув их моментом 25 Н·м.
Установите зажимы крепления топливных трубок высокого давления.
Установите распределительный вал (см. соответствующую главу).
Установите верхнюю секцию впускного коллектора (см. соответствующую главу).
Удалите воздух из топливной системы (см. соответствующую главу).
