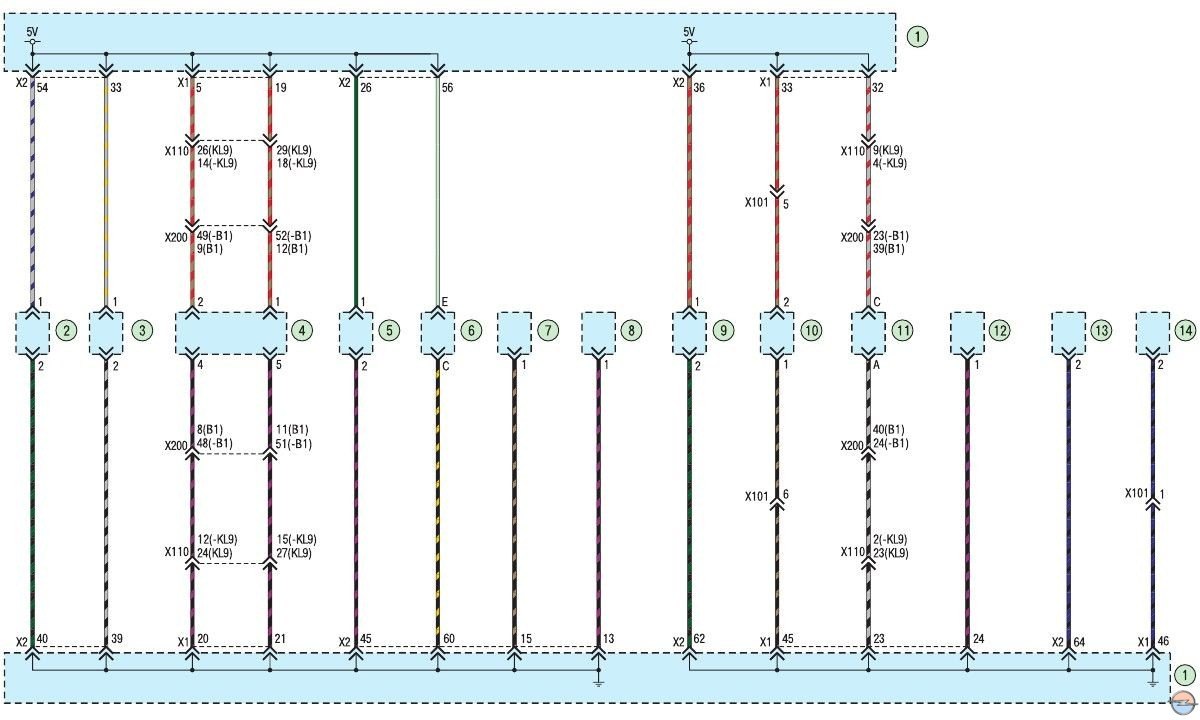

Схема 4. Топливные форсунки и модуль зажигания: 1 - блок управления двигателем; 2 - датчик положения впускного распределительного вала; 3 - датчик положения выпускного распределительного вала; 4 - датчик положения педали акселератора; 5 - датчик положения коленчатого зала; 6 - датчик положения дроссельной заслонки; 7 - электромагнитный клапан впускного распределительного вала; 8 - электромагнитный клапан выпускного распределительного вала; 9 - датчик абсолютного давления во впускной трубе; 10 - кондиционер; 11 - датчик положения педали сцепления; 12 - датчик температуры и массового расхода воздуха; 13 - первый датчик температуры охлаждающей жидкости; 14 - второй датчик охлаждающей жидкости
