Садржај: Уклањање ⬇ Инсталација ⬇
Уклањање
Отворите хаубу и ставите чисту крпу испод углова хаубе како бисте заштитили фарбу возила приликом скидања хаубе.
Одспојите црево са прскалица за прање ветробранског стакла и извуците га из хаубе.
Користите маркер да означите положај шарки хаубе.

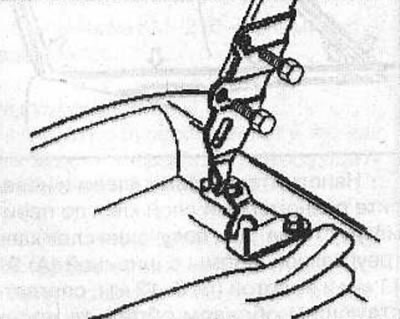

Уклоните 4 вијка који причвршћују шарке на хаубу. Са асистентом, скините хаубу са аутомобила.
Уклоните завртње и уклоните штитнике од сунца са плафона.
Скините унутрашњи ретровизор са ветробранског стакла.

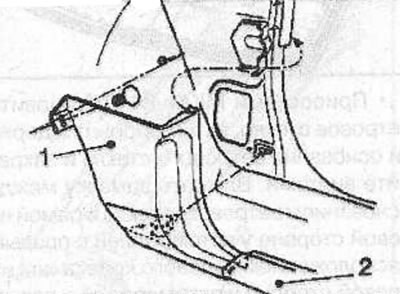

Уклоните украсну плочу прага (2) са отвора предњих врата.
Скините доњу облогу (1) предњег стуба.

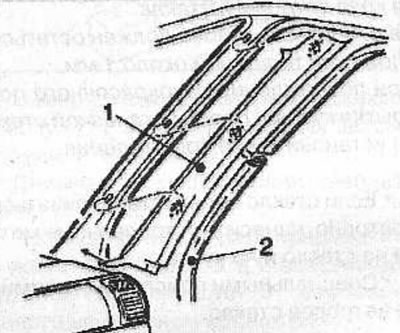

Уклоните заптивку врата (2) са горњег украса (1) предњег стуба.
Скините горњу облогу (1) предњег стуба.
Скините брисач ветробранског стакла (погледајте одговарајуће поглавље).
Уклоните заштитне поклопце, одврните завртње и уклоните предњи поклопац са панела отвора.
Уклоните горње траке за заштиту од прашине и влаге са сваке вођице за одводњавање.

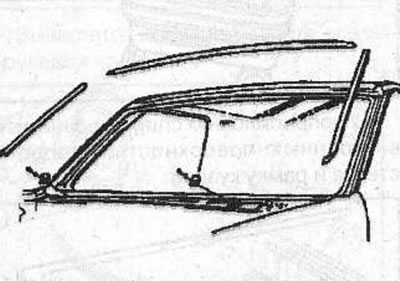

Уклоните бочне украсне летвице ветробранског стакла са А-стубова.
Одврните један завртањ истовремено и уклоните носаче основе ветробранског стакла.
Скините горњу облогу са ветробранског стакла.
Да бисте заштитили офарбане површине каросерије од огреботина и оштећења, прекријте их платненом траком око постављеног ветробранског стакла.
Користећи специјални пнеуматски нож МКМ-846-1П са одговарајућом оштрицом, исеците рупу у слоју лепка и провуците челичну жицу кроз ову рупу.

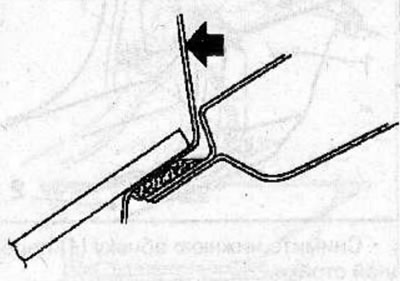

Користећи челичну жицу (стрелица) попут тестере за метал, просеците слој лепка дуж целог обода стакла.
Упозорења:
- Жица за клавир не сме да додирује ивицу ветробранског стакла.
- На прирубници тела треба да остане слој лепка дебљине око 1 мм.
- Ако је фарба каросерије оштећена, проверите да ли има оштећења пре него што поставите стакло.
Ако стакло треба поново да се инсталира, нанесите ознаке за поравнање на стакло и кућиште.
Уклоните ветробранско стакло помоћу посебних вакуумских чаша.
Инсталација

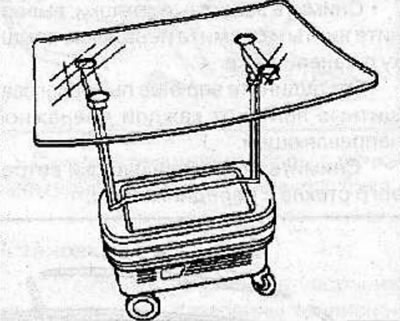

Поставите ветробранско стакло на посебан сталак.

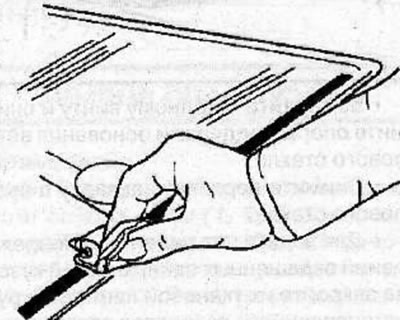

Очистите унутрашњост ветробранског стакла и оквира каросерије изопропил алкохолом.

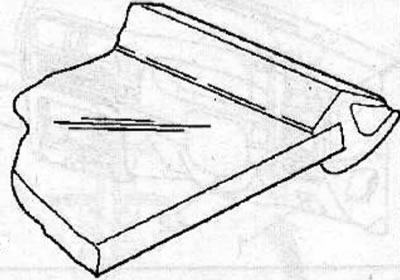

Користећи лепак, поставите горњу облогу на горњу ивицу ветробранског стакла.

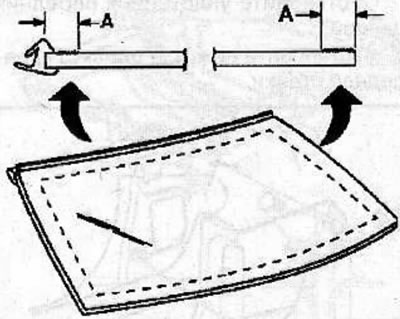

Нанесите слој прајмера ширине 15 мм (А) по ободу новог стакла.
Упозорења:
- Прајмер повећава пријањање лепка, зато водите рачуна да равномерно нанесете прајмер по ободу ветробранског стакла. Имајте на уму да ће дебели слој прајмера ослабити чврстоћу лепка. Никада не додирујте површину прајмера рукама. Ако се то деси, материјал се можда неће правилно везати за стакло, што ће довести до цурења воде и капања након што је стакло постављено.
- Избегавајте контакт премазане површине са водом, прашином и абразивним материјалима.

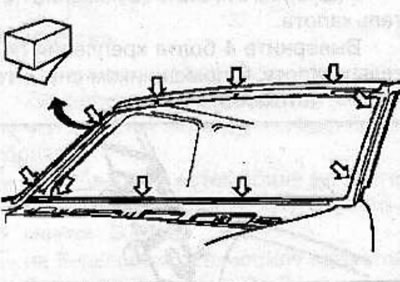

Поставите 10 одстојника око отвора ветробранског стакла.

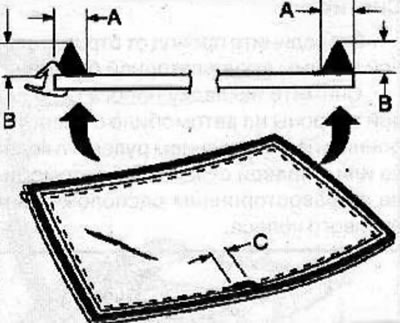

Напуните пиштољ лепком и нанесите равномерни слој лепка по ободу стакла. Да бисте добили троугласти слој лепка ширине (А) од 9-11 мм и висине (Б) од 8-12 мм, одсеците врх шприца у складу са тим. Преклапање слоја лепка (C) треба да буде око 20 мм.

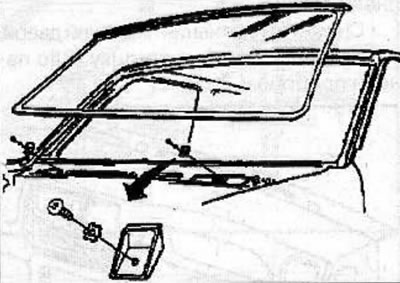

Користећи вакуумске чаше MKM-641, поставите ветробранско стакло, затим носаче основе ветробранског стакла и причврстите их завртњима. Поставите кит између основе ветробранског стакла и оквира са леве стране за возила са воланом на десној страни или са десне стране за возила са воланом на левој страни.

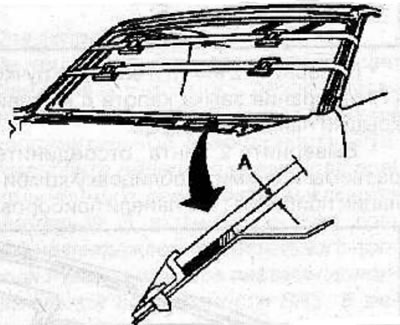

Користећи специјалне каишеве МКМ-591, притисните ветробранско стакло тако да дебљина слоја лепка (А) буде 5 мм.
Упозорење: Не отварајте предња врата након затезања сигурносних појасева.

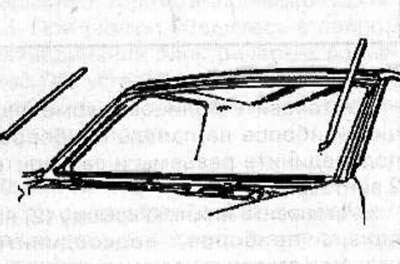

Поставите бочне украсне лајсне на ветробранско стакло.
Поставите горње траке за заштиту од прашине и влаге на сваку вођицу за одводњавање.
Поставите предњи поклопац на плочу отвора и причврстите га завртњима.
Уградите брисач ветробранског стакла (погледајте одговарајуће поглавље).

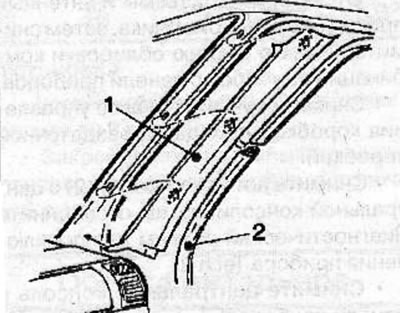

Монтирајте горњу облогу (1) предњег стуба.
Поставите заптивку врата (2) на горњу облогу (1) предњег стуба.

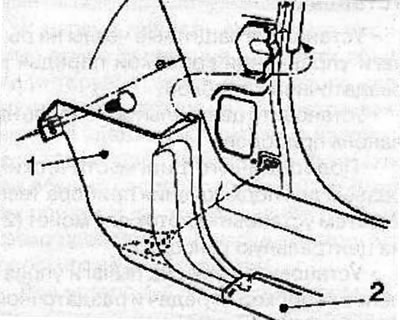

Уградите доњу облогу (1) предњег стуба.
Поставите украсну плочу прага (2) на отвор предњих врата.
Поставите унутрашњи ретровизор на ветробранско стакло.
Поставите штитнике од сунца на плафон и причврстите их вијцима.

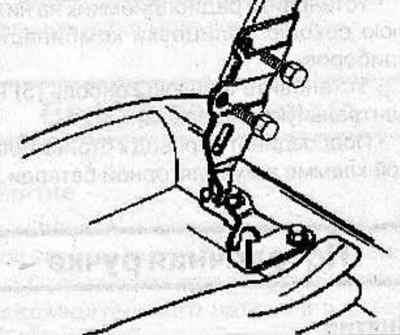

Користећи два помоћника, поставите поклопац на шарке и ручно затегните вијке за причвршћивање шарки.
Подесите положај поклопца мотора и затегните вијке шарки поклопца мотора обртним моментом од 13 Nm.
Инсталирајте и повежите црево за довод течности са прскалицама за прање ветробранског стакла.
Напомена: У наредна 2-3 дана након инсталације, не препоручује се:
- Залупљивање вратима када су сви прозори подигнути;
- Излагање каросерије возила прекомерним оптерећењима (као што је вожња по дубоким колотразима, улазак или излазак из њих под углом или вожња по неравним путевима).
