Уређај цранк-шатунного механизма 16-клапанного мотора (Opel Kadett E)

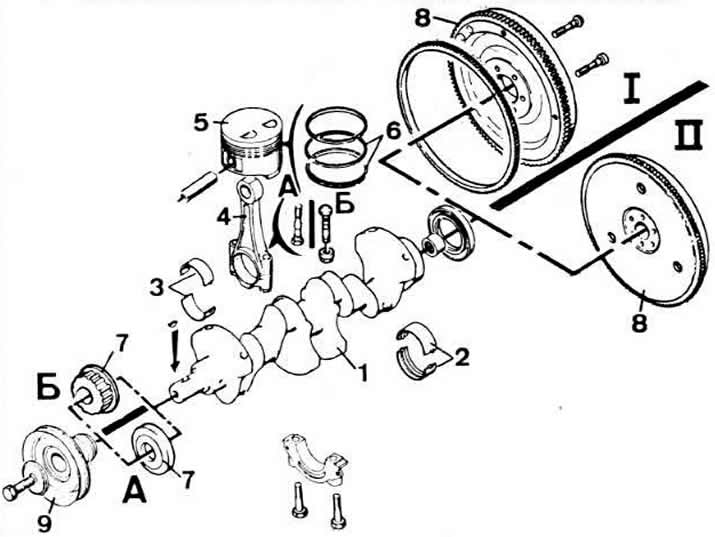

Детаљи цранк-шатунного механизма:
А - мотори "13N", "13S";
Б - остали мотори.
И — аутомобили са ручним мењачем;
II — аутомобили са аутоматским мењачем.
1 — радилица;
2 — шкољке главног лежаја радилице;
3 — шкољке лежајева клипњаче;
4 — клипњача;
5 — клип;
6 - клипни прстенови;
7 - зупчаста ременица радилице;
8 — замајац;
9 — ременица радилице.
