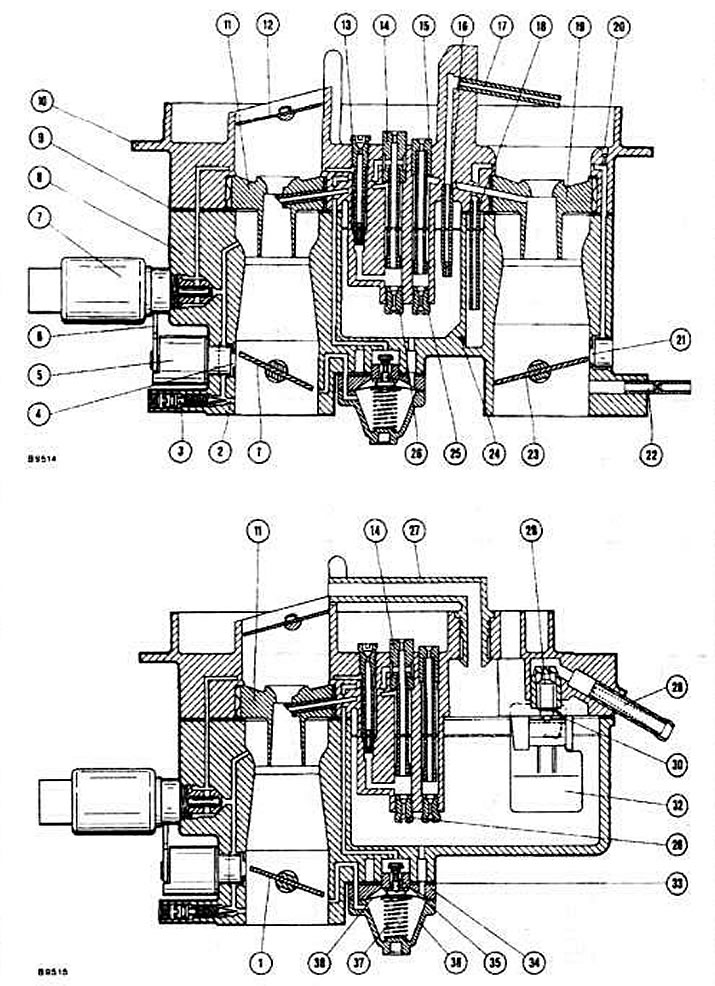

Dispozitivul carburatorului 2E3 (Opel Vectra A)

1 - supapă de accelerație a camerei primare
2 - orificiu sistem inactiv
3 - șurub de reglare a compoziției amestecului
4 - jet de sistem de tranziție a camerei primare
5 - element de incalzire*
6 - conexiune*
7 - supapă de oprire a turației de mers în gol
8 - corp carburator
9 - garnitură
10 - capac carburator
11 - difuzor prima treaptă
12 - clapete de aer
13 - jet aer-combustibil în gol
14 - jet de aer camera primară
15 - jet de aer camera secundara
16 - jet pompa de acceleratie
17 - duza pompei de accelerație
18 - deschiderea sistemului de tranziție a camerei secundare
19 - difuzor camera secundara
20 - canalul de aer al sistemului de tranziție al camerei secundare
21 - fantă sistem de tranziție a camerei secundare
22 - jet de acţionare a clapetei de aer pneumatic
23 - Supapă de accelerație a camerei secundare
24 - jet sistem de tranziție a camerei secundare
25 - jet principal al camerei secundare
26 - jetul principal al camerei primare
27 - canalul de aer al camerei plutitoare
28 - supapă cu ac
29 - conducta de alimentare cu combustibil
30 - capsă de sârmă
32 - plutire
33 - garnitură
34 - şaibă distanţier
35 - pompa de acceleratie
36 - capacul pompei de accelerație
37 - primăvară
38 - diafragma
* Este posibil ca aceste piese să nu fie instalate.
