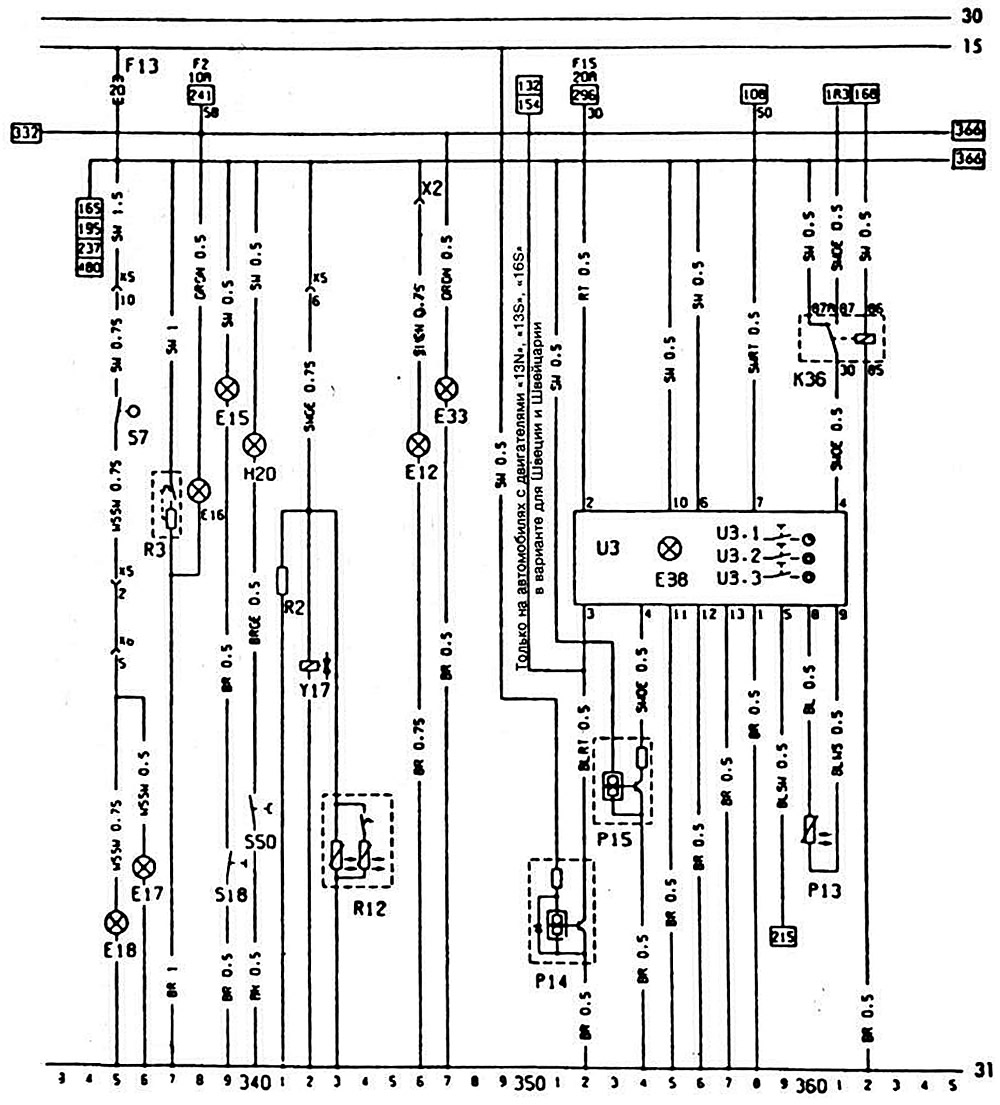

Otwórz duży obraz w nowej karcie →
Oznaczenie na schemacie | Nazwa | Pozycja na schemacie |
E12 | Lampka dźwigni zmiany biegów | 346 |
E15 | Lampka schowka | 339 |
E16 | Lampka zapalniczki | 338 |
E17 | Światło cofania w prawym tylnym świetle | 336 |
E18 | Światło cofania w lewej lampie tylnej | 335 |
E33 | Lampa popielniczka | 347 |
E38 | Podświetlenie komputera pokładowego | 355 |
F13 | Bezpiecznik | 335 |
H20 | Lampka kontrolna ssania gaźnika | 340 |
K36 | Przekaźnik zasilania komputera pokładowego | 360 |
P13 | Czujnik temperatury zewnętrznej | 360 |
P14 | Czujnik prędkości pojazdu | 351 |
R15 | licznik zużycia paliwa | 353 |
R2 | Element grzejny automatycznego rozrusznika gaźnika | 341 |
R3 | zapalniczka | 337 |
R12 | Automatyczny rozrusznik gaźnika | 343 |
S7 | Włącznik świateł cofania | 335 |
S18 | Włącznik oświetlenia schowka | 339 |
S50 | Włącznik lampki kontrolnej lekkiego otwarcia przepustnicy powietrza gaźnika | 340 |
U3 | Komputer pokładowy | 352 |
U3.1 | Przełącznik nadpisywania zegara | 359 |
U3.3 | Przełącznik funkcji: kasowanie i sterowanie zegarem, zatrzymywanie zegara, ustawianie godzin i minut | 359 |
Y17 | Elektrozawór odcinający gaźnika | 342 |
x2 | Blok przyłączeniowy dla dodatkowych odbiorców | |
X5 | Złącze wiązki przewodów w komorze silnika | |
X6 | Złącze wiązki przewodów z tyłu samochodu |
