Снятие головки цилиндров 8-клапанных двигателей (Opel Kadett E)

Примечание. Головку цилиндров снимать только на холодном двигателе.

Отсоединить провода от клемм аккумуляторной батареи.

Снять воздушный фильтр.

Слить охлаждающую жидкость, для этого отсоединить подводящий шланг от корпуса термостата и отводящий шланг от корпуса водяного насоса.

На автомобилях с карбюраторными двигателями отсоединить от карбюратора шланг подвода топлива, отсоединить от двигателя в зависимости от модели карбюратора тросы привода воздушной и дроссельных заслонок или только трос привода дроссельной заслонки.

На автомобилях с двигателями с впрыском топлива снять воздухопровод, соединяющий впускной трубопровод и корпус дроссельной заслонки. Отсоединить от двигателя трос привода воздушной заслонки. Отсоединить от головки цилиндров трубопроводы. шланги и электропровода.

Отсоединить от впускного трубопровода шланги обогрева и вакуумные шланги, отсоединить провода от датчика температуры охлаждающей жидкости.

Отсоединить провода от свечей зажигания.

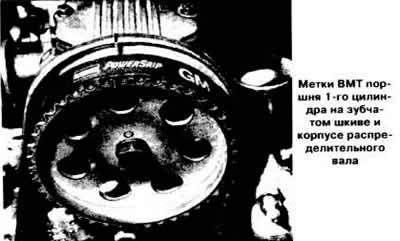

Снять переднюю защитную крышку зубчатого ремня привода распределительного вала и, поворачивая коленчатый вал. установить поршень 1-го цилиндра в ВМТ конца такта сжатия. При этом в зависимости от модели двигателя метка на зубчатом шкиве распределительного вала должна быть напротив метки на задней защитной крышке зубчатого ремня или метки на корпусе подшипников распределительного вала

Снять переднюю защитную крышку зубчатого ремня привода распределительного вала и, поворачивая…

Снять датчик-распределитель зажигания.

Снять кронштейн крепления шланга системы охлаждения с впускного трубопровода.

Снять ремень привода генератора.

Отсоединить приемную трубу глушителей от выпускного коллектора.

Ослабить натяжение зубчатого ремня поворотом корпуса водяного насоса и снять зубчатый ремень.

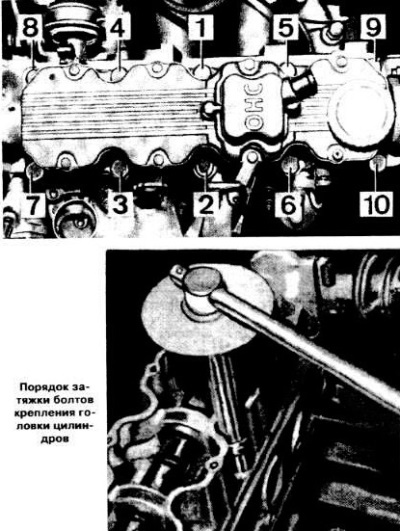

Отвернуть на ¼ оборота, а затем на ½ оборота болты крепления головки цилиндров в порядке, обратном их затяжке (см. фото).

Отвернуть на ¼ оборота, а затем на ½ оборота болты крепления головки цилиндров в порядке, обратном…

Вывернуть болты крепления и снять корпус подшипников распределительного вала.

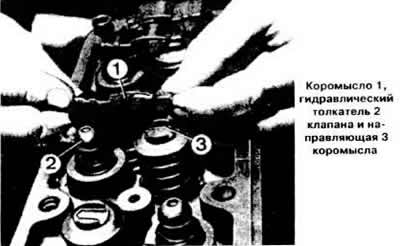

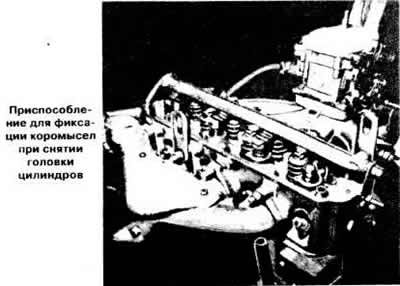

Изготовить приспособление (см. фото) для фиксации клапанных коромысел и снять головку цилиндров. Если нет возможности изготовить это приспособление, до снятия головки цилиндров извлечь коромысла, направляющие коромысел и толкатели клапанов и нанести на них метки, чтобы при установке головки поставить их на прежние места.
