Устройство механизма газораспределения 8-клапанных двигателей (Opel Kadett E)

Детали механизма газораспределения двигателей «14NV», «16SV», «C16NZ», «20NE», «C20NE», «20SEH»:
1 — распределительный вал;
2 — головка цилиндров;
3 — коромысло;
4 — направляющая коромысла;
5 — сухари;
6 — тарелка пружины клапана;
7 — клапанная пружина;
8 — опорная шайба пружины клапана;
9 — поворотное устройство выпускного клапана;
10 — выпускной клапан;
11 — впускной клапан;
12 — гидротолкатель;
13 — задняя защитная крышка зубчатого ремня;
14 — сальник;
15 — зубчатый шкив распределительного вала;
16 — зубчатый ремень;
17 — передняя защитная крышка зубчатого ремня;
18 — зубчатый шкив коленчатого вала;
19 — коленчатый вал.

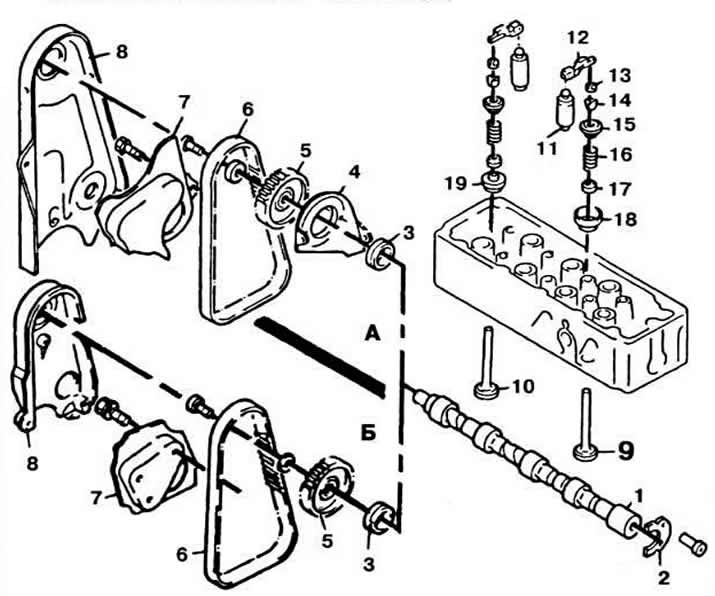

Детали механизма газораспределения:
А — двигатели «13N» и «13S»;
Б — двигатели «16S», «18Е», «1BSE».
1 — распределительный вал;
2 — упорная пластина;
3 — сальник;
4 — верхняя крышка зубчатого ремня;
5 — зубчатый шкив распределительного вала;
6 — зубчатый ремень;
7 — задняя крышка зубчатого ремня;
8 — передняя крышка зубчатого ремня;
9 — впускной клапан;
10 — выпускной клапан;
11 — гидравлический толкатель;
12 — коромысло;
13 — направляющая коромысла;
14 — сухарь;
15 — верхняя тарелка клапанной пружины;
16 — клапанная пружина;
17 — маслоотражательный колпачок;
18 — нижняя тарелка клапанной пружины;
19 — поворотное устройство выпускного клапана.
