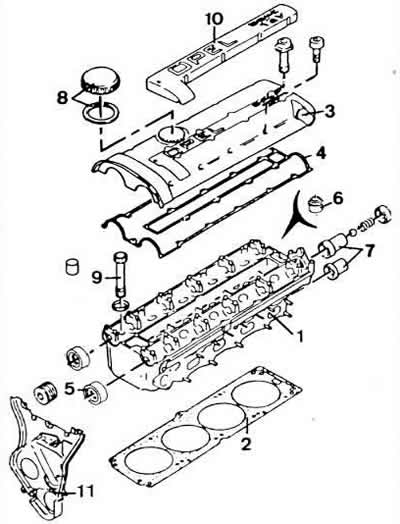

Детали головки цилиндров:
1 — головка цилиндров;
2 — прокладка головки цилиндров;
3 — крышка головки цилиндров;
4 — прокладка крышки головки цилиндров;
5 — сальники распределительных валов;
6 — маслоотражательный колпачок;
7 — сапун;
8 — пробка маслозаливного отверстия;
9 — болт крепления головки цилиндров;
10 — накладка;
11 — задняя защитная крышка зубчатого ремня.

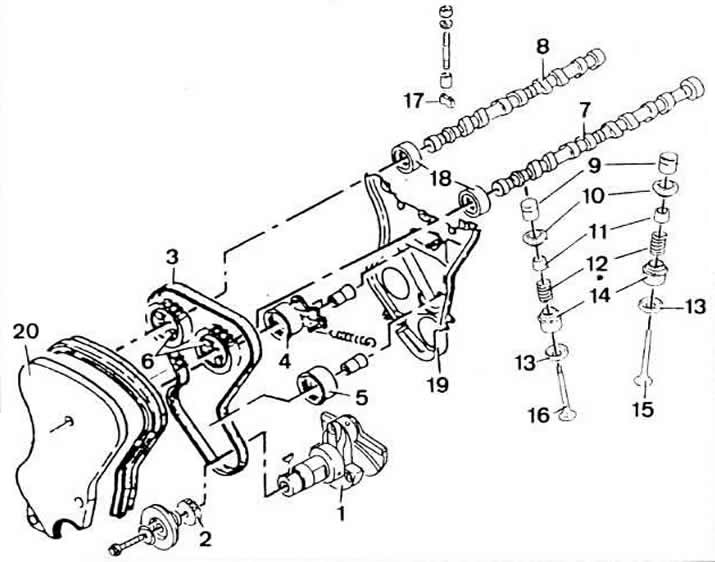

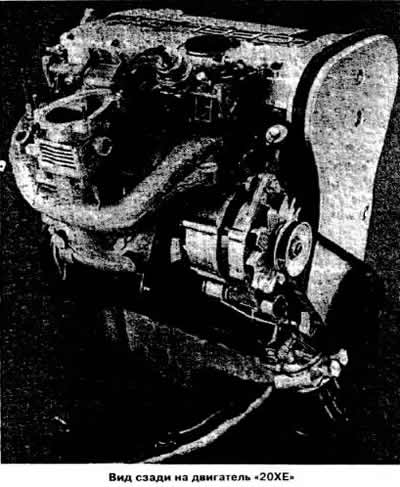

Детали механизма газораспределения двигателя «20ХЕ»:
1 — коленчатый вал;
2 — зубчатый шкив коленчатого вала;
3 — зубчатый ремень;
4 — натяжной ролик зубчатого ремня;
5 — опорный ролик зубчатого ремня;
6 — шкивы распределительных валов;
7 — выпускной распределительный вал;
8 — впускной распределительный вал;
9 — толкатели клапанов;
10 — тарелки клапанных пружин;
11 — сухари;
12 — клапанные пружины;
13 — опорные шайбы клапанных пружин;
14 — масло отражательные колпачки;
15 — выпускной клапан;
16 — впускной клапан;
17 — крышка подшипника распределительного вала;
18 — сальники распределительных валов;
19 — задняя защитная крышка зубчатого ремня;
20 — передняя защитная крышка зубчатого ремня.
