2. Провернуть шкив коленчатого вала по направлению нормального вращения, чтобы установить поршень первого цилиндра в положение верхней мертвой точки (метки 1).
3. Снять крышку головки блока цилиндров.

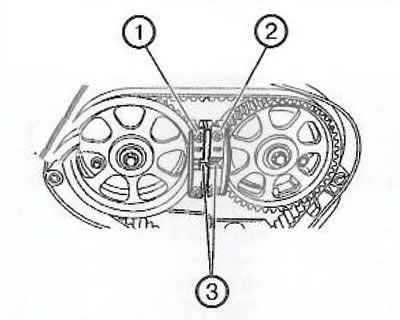

4. Без фазовращателей: вставить фиксирующее приспособление EN-6340 (1, 2) в зубчатые шкивы распределительных валов.
Примечание. Метки (3) на фиксаторе должны совпадать.
С фазовращателями: подготовить правую половинку фиксирующего приспособления EN-6340:

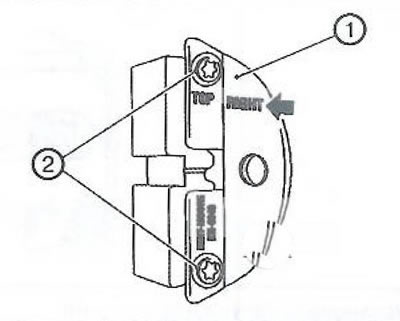

Отвернуть два болта (2).
Снять переднюю панель (1) с правой половинки фиксирующего приспособления EN-6340.
Примечание. Правую половинку фиксирующего приспособления EN-6340 можно отличить по надписи «RIGHT».

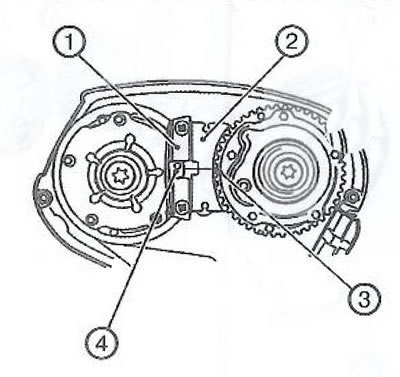

Вставить левую (1) и правую (2) части фиксатора EN-6340 в фазовращатели распределительных валов.
Примечание. Точечная метка (4) на фазовращателе впускного распределительного вала не должна соответствовать канавке а левой части фиксатора EN-6340 (1) в процессе выполнения данной процедуры, но должна находиться немного выше.
Точечная метка (3) на фазовращателе выпускного распределительного вала должна соответствовать канавке в правой части фиксатора EN-6340 (2).

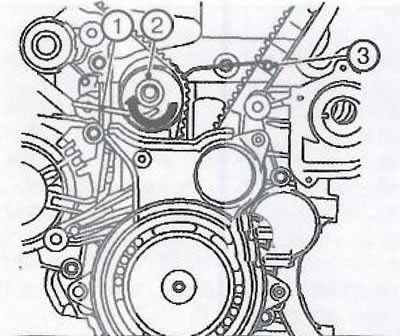

5. Используя шестигранный ключ Аллена (1), провернуть натяжитель (2) в направлении стрелки и извлечь EN-6333 фиксирующий штифт (3).
6. Отметить направление вращения ремня привода газораспределительного механизма.

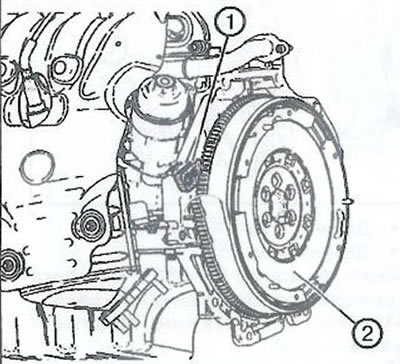

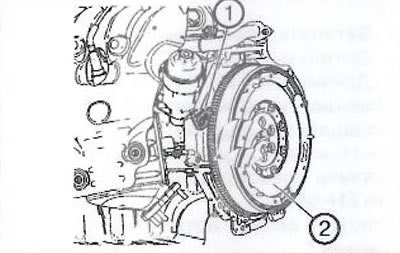

7. Установить фиксатор EN-652 (1), чтобы зафиксировать зубчатый венец маховика (2) (или приводного диска автоматической коробки передач).

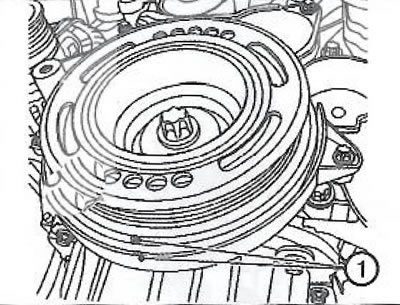

8. Отвернуть и утилизировать болт (1) шкива коленчатого вала.

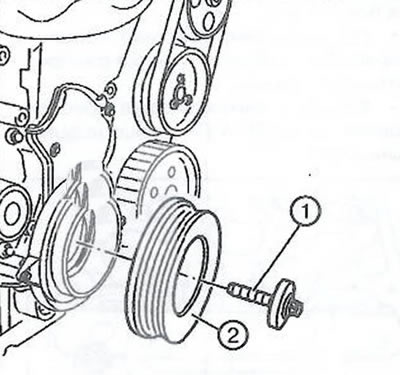

9. Снять шкив коленчатого вала (2).

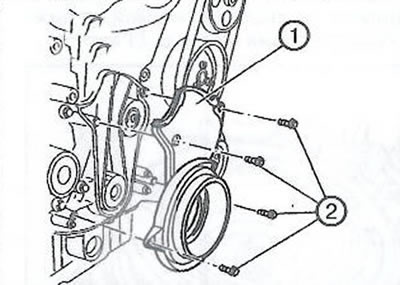

10. Отвернуть болты крепления (2) и снять нижнюю переднюю крышку ремня привода газораспределительного механизма.

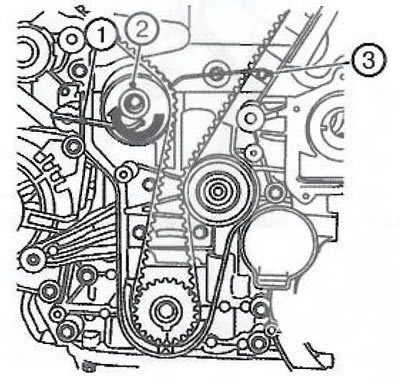

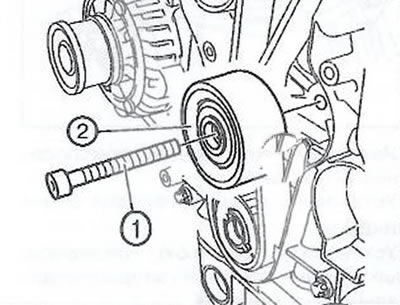

11. Отвернуть болт (1) и снять паразитный шкив ремня привода ГРМ (2).

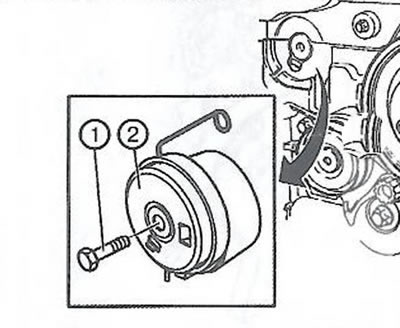

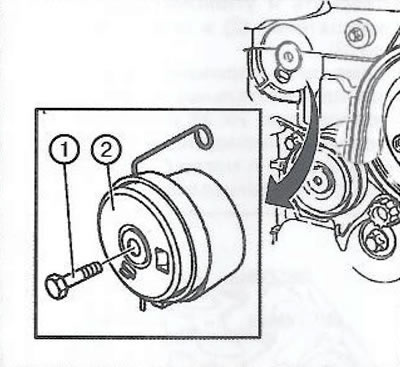

12. Отвернуть болт (1) и снять натяжитель ремня привода газораспределительного механизма (2).

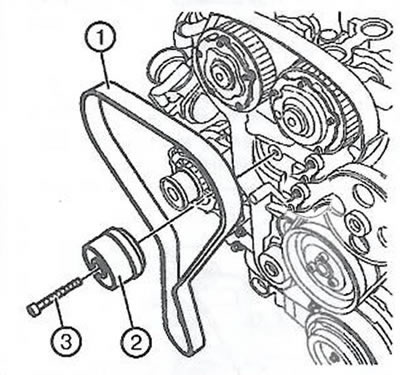

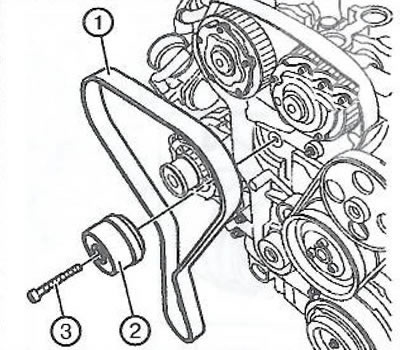

13. Снять ремень привода газораспределительного механизма (1).
14. Зафиксировать натяжитель зубчатого ремня (2).
15. Снять фиксатор EN-652 с маховика для разблокировки коленчатого вала.

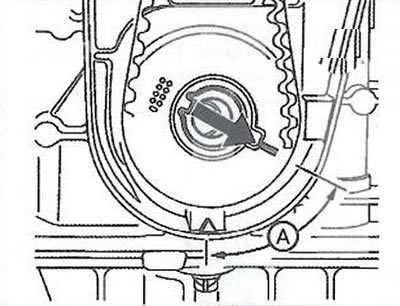

16. Провернуть коленчатый вал на 60° (А) против направления вращения двигателя.

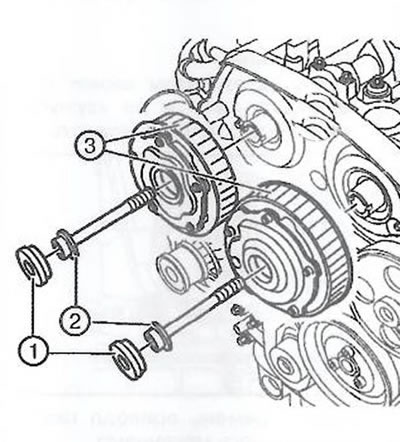

17. Отвернуть две заглушки (1) и ослабить болты крепления фазовращателей (2).
Примечание. Необходима помощь ассистента для удерживания распределительные валы за шестигранные части.

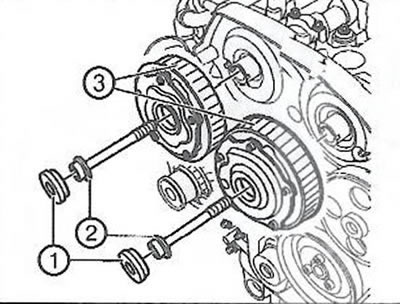

18. Отвернуть и утилизировать болты фазовращателей (2) и снять фазовращатели (3).

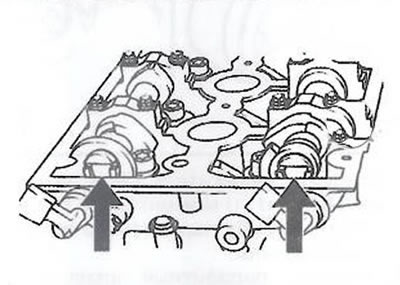

19. Совместить горизонтальные прорези распределительных валов (стрелки), поворачивая их за шестигранные части, чтобы фиксирующее приспособление EN-6628-A могло быть вставлено в оба распределительных вала.

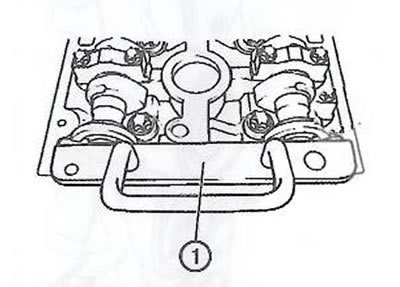

20. Вставить фиксирующее приспособление EN-6628-A (1) в распределительные валы.
21. Установить фазовращатели (3), после чего наживить, но не затягивать, новые болты (2).
22. При помощи ассистента, который будет удерживать распределительные валы за шестигранные части, затянуть болты фазовращателей (2) в три этапа:
- Затянуть моментом 65 Нм.
- Дотянуть на 120°.
- Дотянуть на 15°.
23. Заменив уплотнительные кольца фазовращателей, установить две заглушки (1) и затянуть моментом 30 Нм.
24. Извлечь фиксирующее приспособление EN-6628-A.
25. Очистить резьбу натяжителя зубчатого ремня.
26. Установить натяжитель (2) и затянуть новый болт (1) моментом 20 Нм.
27. Очистить резьбу паразитного шкива зубчатого ремня.

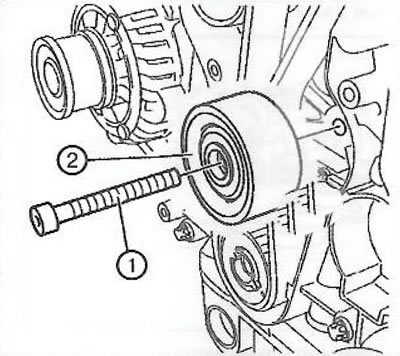

28. Установить паразитный шкив (2) и затянуть новый болт (1) моментом 25 Нм.

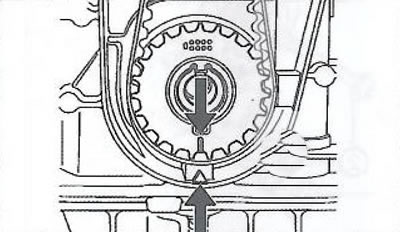

29. Установить коленчатый вал двигателя в положение верхней мертвой точки такта сжатия поршня первого цилиндра.
Примечание. Метки на зубчатом шкиве коленчатого вала и на корпусе масляного насоса должны совпадать.
30. Установить ремень привода газораспределительного механизма
31. Установить фиксатор маховика EN-652 (1) на зубчатый венец маховика (2) (или приводной диск автоматической трансмиссии).
32. Установить ремень привода газораспределительного механизма.
Примечание. Если ремень используется повторно (например, при регулировке) следить за соблюдением направления вращения ремня.
33. Используя шестигранный ключ Аллена (1), провернуть натяжитель (2) в направлении стрелки и извлечь EN-6333 фиксирующий штифт (3).

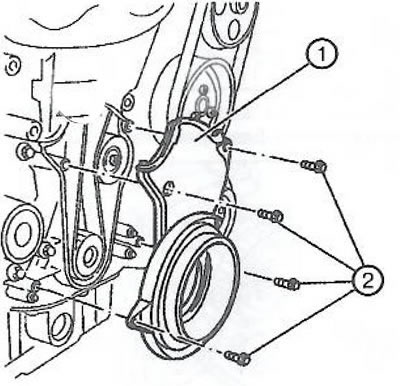

34. Установить нижнюю переднюю крышку ремня привода газораспределительного механизма (1) и затянуть четыре болта (2) моментом 6 Нм.

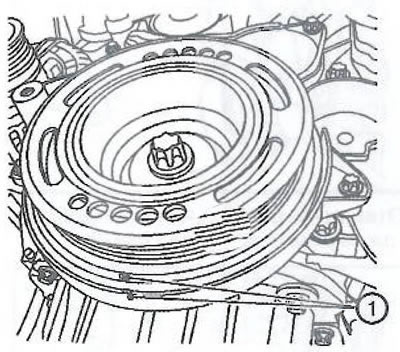

35. Установить шкив коленчатого вала (2) и затянуть новый болт (1) в три этапа:
- Затянуть моментом 95 Нм.
- Дотянуть на угол 45°.
- Дотянуть на 15°.
36. Снять фиксатор EN-652 с маховика для разблокировки коленчатого вала.
37. Извлечь фиксирующее приспособление EN-6340.
38. Проверить положение звездочек распределительных валов:
- провернуть коленчатый вал на 720° в направлении вращения двигателя за болт шкива.
- вставить фиксирующее приспособление en-6340 в звездочки распределительных валов.

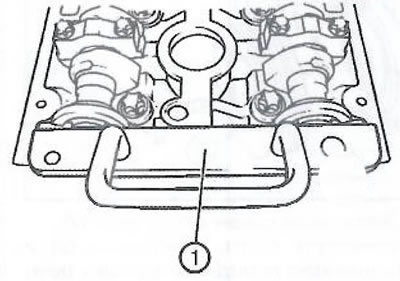

- вставить фиксирующее приспособление en-6628-a (1) в распределительные валы.
39. Проверить положение коленчатого вала: метки на шкиве коленчатого вала (1) должны совпадать с меткой на нижней крышке ремня привода ГРМ.
40. Извлечь фиксирующее приспособление EN-6628-A.
41. Установить крышку головки блока цилиндров.
42. Установить верхнюю переднюю крышку ремня привода газораспределительного механизма.
