Замена головки блока цилиндров (Opel Insignia A)

Снятие

1. Снять впускной коллектор.

2. Снять выпускной коллектор.

3. Снять натяжитель ремня привода газораспределительного механизма.

4. Снять крышку головки блока цилиндров.

5. Снять два датчика положения распределительных валов.

6. Снять две звездочки (или два фазовращателя) распределительных валов.

7. Снять заднюю крышку ремня привода газораспределительного механизма.

8. Снять корпус термостата системы охлаждения двигателя.

9. Снять головку блока цилиндров:

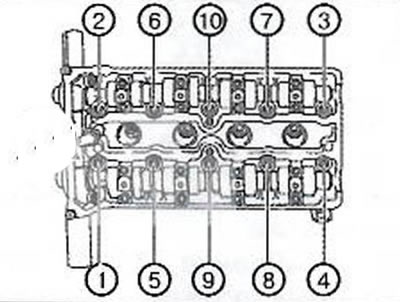

• Отвернуть 10 болтов головки блока цилиндров в указанной на рисунке последовательности, ослабив их за первый подход на 90°, а за второй — еще на 180°.
• Снять головку блока цилиндров и поместить на подходящее основание.
• Снять прокладку головки блока цилиндров.

Установка

1. Установить головку блока цилиндров:

• Очистить уплотняемые поверхности головки блока цилиндров и проверить их неплоскостность.
• Установить прокладку головки блока цилиндров.
• Установить головку блока цилиндров.
• Установить новые болты головки блока цилиндров.

Материал скопирован с портала: OPELBOOK.ru

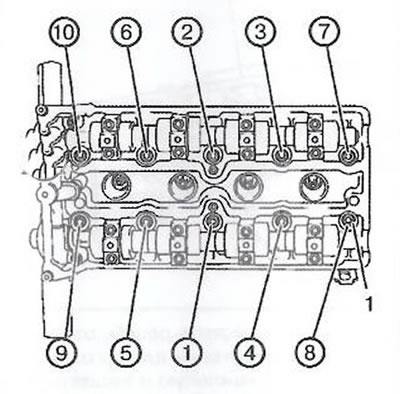

Затянуть болты (1) в пять этапов:

• Первый этап: затянуть все болты моментом 25 Нм.
• Второй этап: дотянуть на 90°.
• Третий этап: дотянуть на 90°.
• Четвертый этап: дотянуть на 90°.
• Пятый этап: дотянуть на 45°.

Внимание. Соблюдать последовательность затяжки болтов головки блока цилиндров.

2. Установить корпус термостата системы охлаждения.

3. Установить заднюю крышку ремня привода газораспределительного механизма.

4. Установить звездочки (или фазовращатели) распределительных валов.

5. Установить датчики положения распределительных валов.

6. Установить крышку головки блока цилиндров.

7. Установить выпускной коллектор.

8. Установить впускной коллектор.

9. Заправить систему охлаждения двигателя.

10. Проверить и откорректировать уровень моторного масла.
