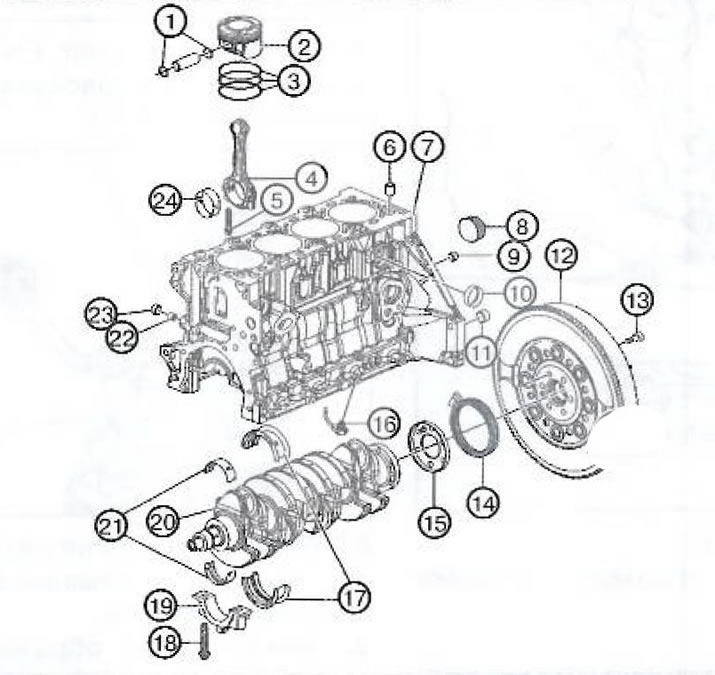

Устройство блока цилиндров и кривошипно-шатунного механизма (Opel Insignia A)

1. Стопорные кольца поршневого пальца.
2. Поршень.
3. Поршневые кольца.
4. Шатун.
5. Шатунный болт.
6. Установочный штифт головки блока цилиндров.
7. Блок цилиндров.
8. Заглушка масляного канала.
9. Установочный штифт коробки передач.
10. Заглушка канала системы охлаждения.
11. Установочный штифт коробки передач.
12. Маховик.
13. Болт маховика.
14. Задний сальник коленчатого вала.
15. Импульсный диск датчика положения коленчатого вала.
16. Масляная форсунка поршня.
17. Вкладыши коренных подшипников коленчатого вала.
18. Болт крышки коренного подшипника коленчатого вала.
19. Крышка коренного подшипника коленчатого вала.
20. Коленчатый вал.
21. вкладыши коренных подшипников коленчатого вала.
22. Перепускной масляный клапан.
23. Заглушка перепускного масляного клапана.
24. Шатунные вкладыши.
