Распределительные валы без фазовращателей
1. Снять верхнюю переднюю крышку ремня привода навесного оборудования.

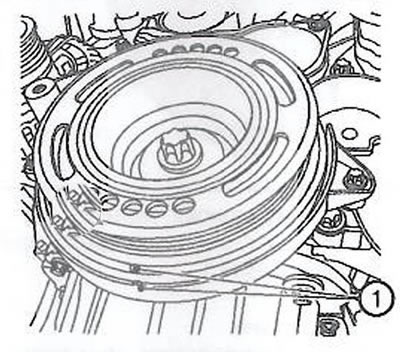

2. Провернуть шкив коленчатого вала по направлению нормального вращения, чтобы установить поршень первого цилиндра в положение верхней мертвой точки (метки 1).

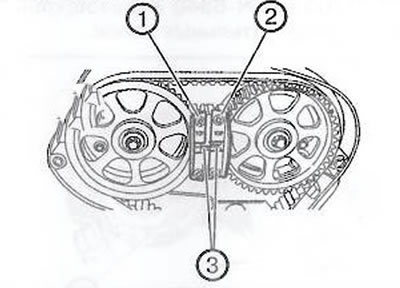

3. Вставить фиксирующее приспособление EN-6340 (1, 2) в зубчатые шкивы распределительных валов.
Примечание. Метки (3) на фиксаторе должны совпадать.
4. Извлечь фиксатор EN-6340.
5. Установить верхнюю переднюю крышку ремня привода газораспределительного механизма.
Распределительные валы с фазовращателями
1. Снять верхнюю переднюю крышку ремня привода газораспределительного механизма.

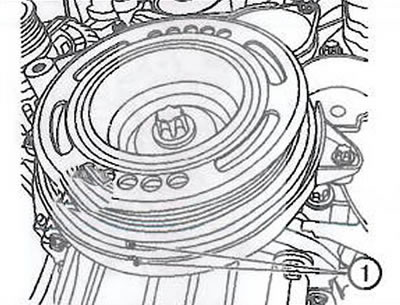

2. Провернуть шкив коленчатого вала по направлению нормального вращения, чтобы установить поршень первого цилиндра в положение верхней мертвой точки (метки 1).
3. Снять крышку головки блока цилиндров.

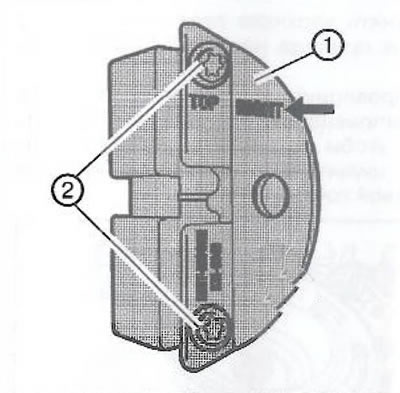

4. Подготовить правую половинку фиксирующего приспособления EN-6340:
- Отвернуть два болта (2).
- Снять переднюю панель (1) с правой половинки фиксирующего приспособления EN-6340.
Примечание. Правую половинку фиксирующего приспособления EN-6340 можно отличить по надписи «RIGHT».

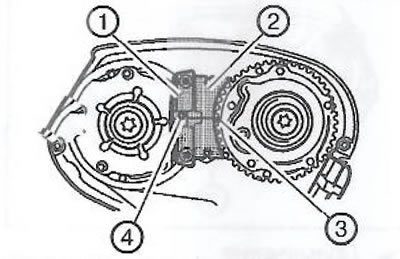

5. Вставить левую (1) и правую (2) части фиксатора EN-6340 в фазовращатели распределительных валов.
Примечание.
- Точечная метка (4) на фазовращателе впускного распределительного вала не должна соответствовать канавке в левой части фиксатора EN-6340 (1) в процессе выполнения данной процедуры, но должна находиться немного выше.
- Точечная метка (3) на фазовращателе выпускного распределительного вала должна соответствовать канавке в правой части фиксатора EN-6340 (2).

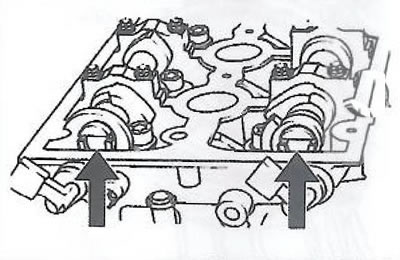

6. Совместить горизонтальные прорези распределительных валов (стрелки), поворачивая их за шестигранные части, чтобы фиксирующее приспособление EN-6628-A могло быть вставлено в оба распределительных вала.

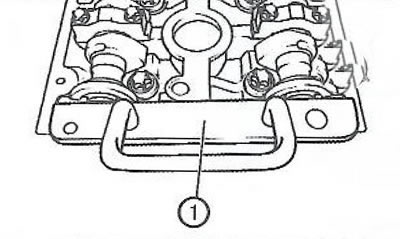

7. Вставить фиксирующее приспособление EN-6628-A (1) в распределительные валы.
Примечание. Если фиксатор EN-6628-A не вставляется, необходимо отрегулировать привод газораспределительного механизма.
8. Извлечь фиксирующее приспособление EN-6628-A.
9. Снять фиксатор EN-6340.
10. Установить крышку головки блока цилиндров.
11. Установить верхнюю переднюю крышку ремня привода газораспределительного механизма.
