Согласно рекомендации завода-изготовителя ремень привода газораспределительного механизма необходимо заменять через 150 тыс. км пробега. Ремень привода газораспределительного механизма заменяют и в том случае, если при осмотре вы обнаружите:
- следы масла на любой поверхности ремня;
- следы износа зубчатой поверхности, трещины, подрезы, складки и отслоение ткани от резины;
- трещины, складки, углубления или выпуклости на наружной поверхности ремня;
- разлохмачивание или расслоение на торцовых поверхностях ремня.
Внимание! Ремень со следами моторного масла на любой его поверхности надо обязательно заменить, так как масло быстро разрушает резину. Причину попадания масла на ремень (обычно это нарушение герметичности сальников коленчатого и распределительных валов) надо устранить немедленно.
Примечание. Работу проводите на смотровой канаве, эстакаде или по возможности на подъемнике.
Вам потребуются: ключи TORX E14, E18, T50, ключ-шестигранник «на 6», торцовая головка «на 11».
1. Снимите ремень привода вспомогательных агрегатов (см. Замена ремня привода вспомогательных агрегатов).

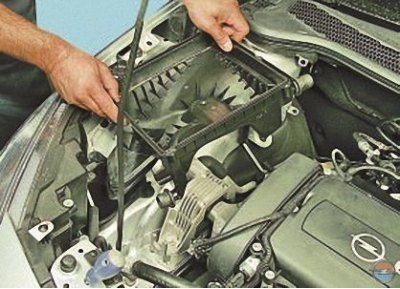

2. Для облегчения доступа снимите воздушный фильтр (см. Снятие и установка воздушного фильтра, воздуховода и глушителя шума впуска).
3. Снимите правое переднее колесо.
4. Снимите правый брызговик двигателя (см. Снятие и установка брызговиков и защиты картера двигателя).
5. Установите поршень 1-го цилиндра в положение ВМТ такта сжатия (см. Установка поршня первого цилиндра в положение ВМТ такта сжатия).

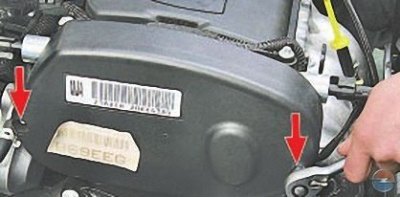

6. Выверните два болта крепления передней крышки привода газораспределительного механизма…
7. …и снимите крышку.

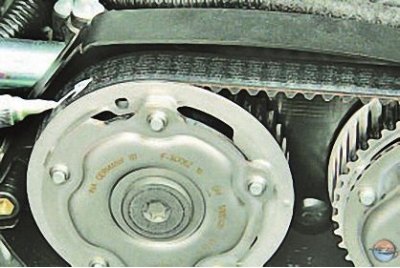

8. Если снимаете ремень не для замены, пометьте фломастером направление движения ремня при работе двигателя, чтобы не изменить это направление при обратной установке.
Примечание. Зубья ремня привода газораспределительного механизма прирабатываются к зубчатым шкивам коленчатого и распределительных валов односторонне. Изменение направления движения ремня приведет к его ускоренному износу из-за повторной приработки.

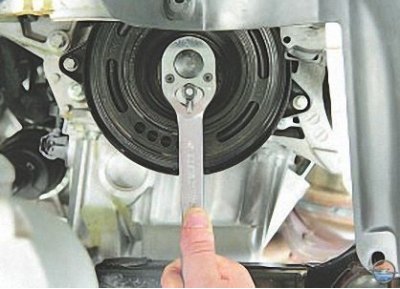

9. Выверните болт крепления шкива коленчатого вала…

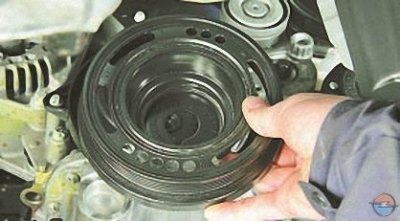

10. …и снимите шкив.
Примечание. Болт крепления шкива коленчатого вала затянут очень большим моментом. Для того чтобы зафиксировать коленчатый вал от проворачивания, включите V передачу и нажмите на педаль тормоза (это должен сделать помощник).
11. Выверните болт крепления натяжного ролика ремня привода вспомогательных агрегатов…
12. …и снимите ролик.

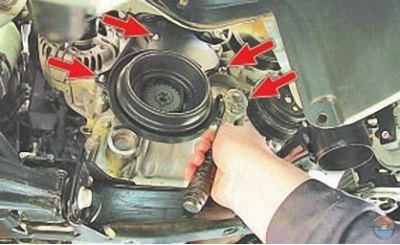

13. Выверните четыре болта крепления нижней крышки привода газораспределительного механизма…

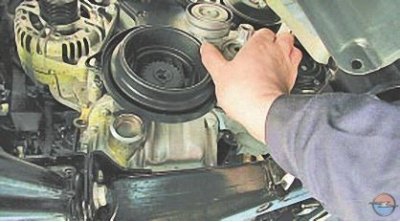

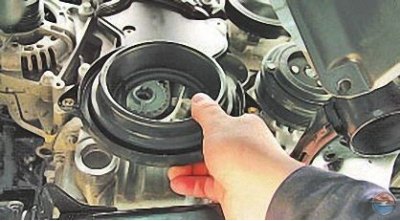

14. …и снимите крышку.

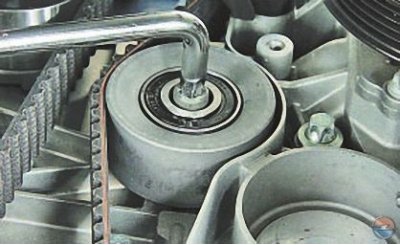

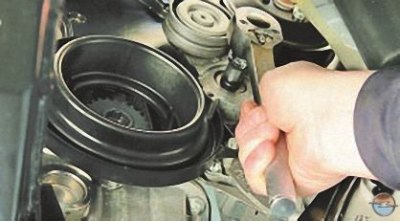

15. Ослабьте затяжку болта крепления промежуточного ролика, но не выворачивайте его полностью.

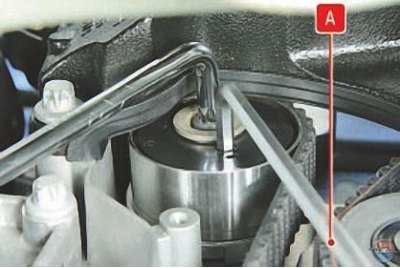

16. Ослабьте натяжение ремня привода газораспределительного механизма, для чего ключом А поверните ролик по часовой стрелке до упора, преодолевая сопротивление пружины ролика…
17. …а затем, удерживая натяжной ролик в этом положении, выверните болт крепления промежуточного ролика и снимите его.

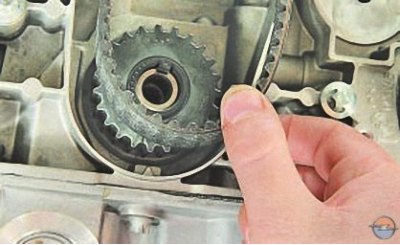

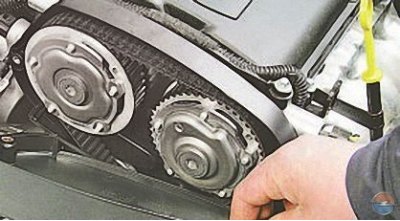

18. Снимите ремень с зубчатого шкива коленчатого вала…

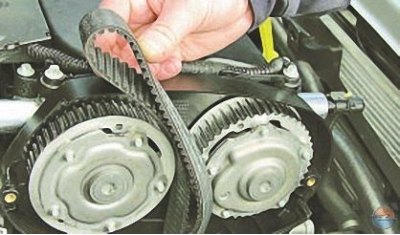

19. …и извлеките ремень привода газораспределительного механизма.
При каждой замене ремня привода газораспределительного механизма заменяйте…

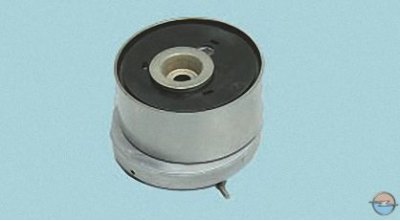

…его натяжной…

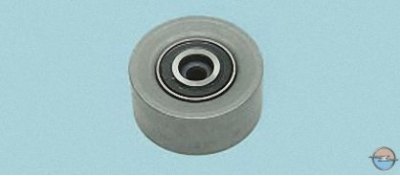

…и промежуточный ролики, так как их ресурс уже снижен и при установке прежних роликов через сравнительно короткий промежуток времени может потребоваться повторная разборка для их замены. Помимо этого велик риск разрушения долго работавших роликов, что приведет к аварийной поломке двигателя. Снятие промежуточного ролика описано выше в данном подразделе (см. пп. 15–17)…

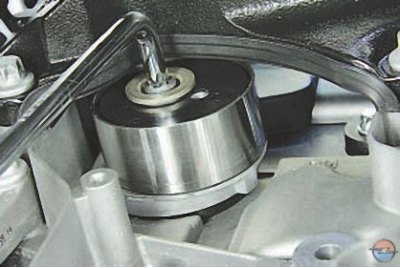

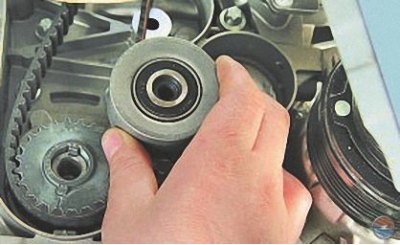

…для снятия натяжного ролика выверните болт его крепления.
20. Установите ролики, если их снимали, в порядке, обратном снятию.
21. Проверьте совпадение установочных меток коленчатого и распределительных валов (см. Установка поршня первого цилиндра в положение ВМТ такта сжатия).
22. Наденьте ремень на зубчатый шкив коленчатого вала. Заведите ведущую ветвь ремня за промежуточный ролик и, натянув ее, наденьте на шкивы распределительных валов. Заведите заднюю ветвь ремня за натяжной ролик, предварительно повернув его по часовой стрелке до упора (см. п. 16).
Примечание. После прекращения воздействия на натяжной ролик он под действием пружины примет необходимое для нормального натяжения ремня положение.
23. Вверните в хвостовик коленчатого вала болт крепления шкива и проверните коленчатый вал на два оборота, чтобы натяжной ролик обеспечил номинальное натяжение ремня.
24. Проверьте совпадение установочных меток коленчатого и распределительных валов. При несовпадении повторите установку ремня.
25. Установите все ранее снятые детали в последовательности, обратной снятию.
