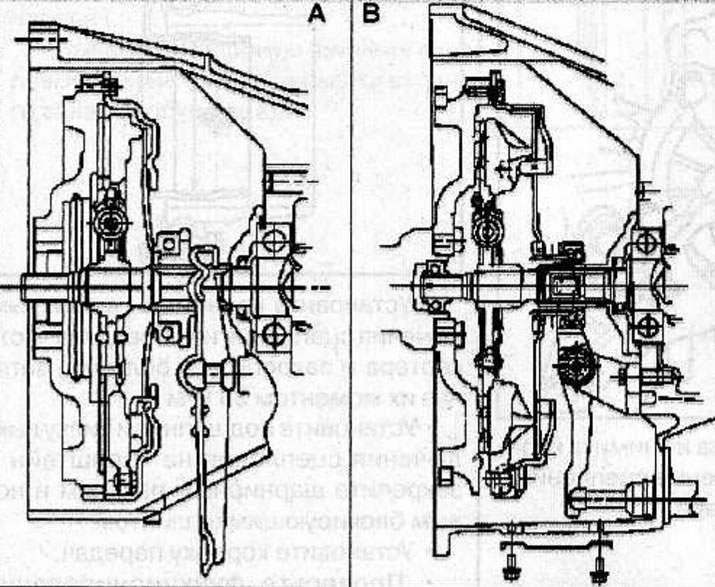

Kuplung: A - X 22 SE és X 22 DTH motorokkal ellátott tolókocsik; B - vontató típusú jármű 6VDI-W motorral

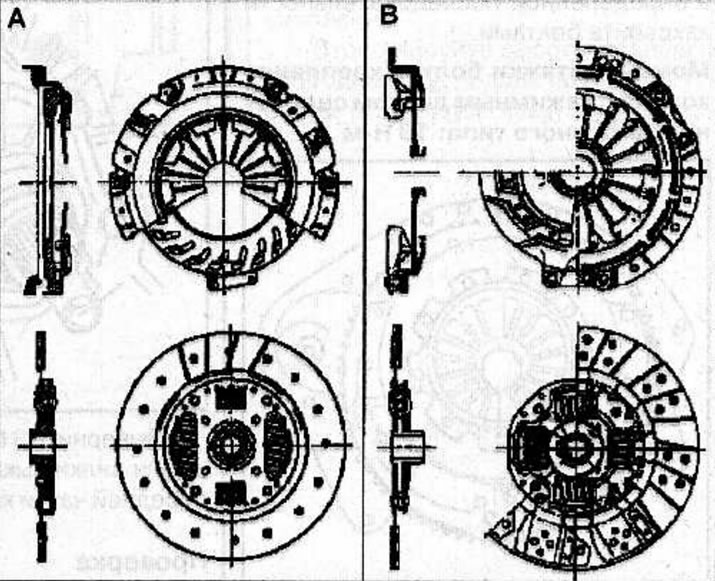

Ház nyomólappal és tengelykapcsoló-segítővel: A - X 22 SE és X 22 DTH motorokkal ellátott tolókocsik; B - vontató típusú jármű 6VDI-W motorral
Eltávolítás
Szerelje le a sebességváltót (lásd a vonatkozó fejezetet).
Jelölje meg a tengelykapcsolóház és a lendkerék relatív helyzetét a tengelykapcsolóház eredeti helyzetébe történő későbbi beszereléséhez.
Fokozatosan lazítsa meg a tengelykapcsoló-szerelvény rögzítőcsavarjait átlósan, mindegyik csavart fél fordulattal elforgatva, amíg a membránrugó működése ki nem oldódik, és a csavarok kézzel eltávolíthatók. Szerelje le a kuplungházat a nyomólappal és a kuplungtárcsával együtt.
Vizsgálat
Ellenőrizze a membránrugó végeit kopás szempontjából.
Ellenőrizze a nyomólemezt repedések, égések és felületi kopások szempontjából.
Ellenőrizze a meghajtott tengelykapcsoló-tárcsa súrlódóbetétjeinek állapotát, és ha olajnyomokat vagy mechanikai sérüléseket észlel rajtuk, cserélje ki a tengelykapcsoló-tárcsát.
Ellenőrizze a tekercsrugók sérülését, és szükség esetén cserélje ki a kuplungtárcsát.
Tisztítsa meg a sebességváltó bemenő tengelyének bordáit, és győződjön meg arról, hogy a kuplungtárcsa simán mozog a bemenő tengely bordáiban. Ha a tárcsa beszorul a bemenő tengelyre, vagy a bordák közötti hézag megnőtt, cserélje ki a tengelykapcsolóval hajtott tárcsát és/vagy a sebességváltó bemenő tengelyét.
Telepítés
Kenje meg a tengelykapcsoló-hajtású tárcsa bordáit univerzális zsírral.

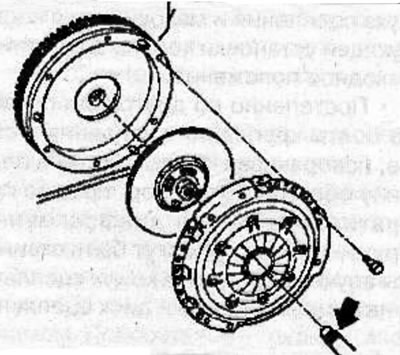

Szerelje be a meghajtott tengelykapcsoló-tárcsát, és középre igazítsa egy speciális tüskével (nyíl).
A korábban alkalmazott jelöléseknek megfelelően szerelje fel a tengelykapcsoló házát a nyomólappal, és fokozatosan, egy bizonyos sorrendben rögzítse csavarokkal.
A nyomótengely-kuplung nyomólapjával a házat rögzítő csavarok meghúzási nyomatéka: 18 Nm

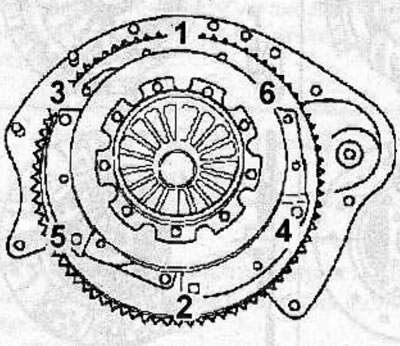

A nyomótengely-kuplung nyomólapjához rögzítő csavarok meghúzási sorrendje.
A húzó típusú tengelykapcsoló nyomólapjával a házat rögzítő csavarok meghúzási nyomatéka: 30 Nm

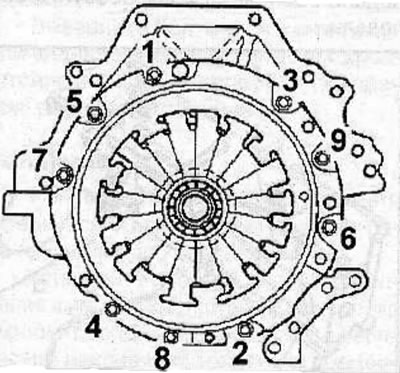

A húzó típusú tengelykapcsoló nyomólapjával a házat rögzítő csavarok meghúzási sorrendje.
Távolítsa el a 09411-11000 speciális tüskét.
Szerelje be a sebességváltót.
Ellenőrizze a kuplung működését.
Állítsa be a tengelykapcsoló-pedál beszerelési magasságát és szabad útját (lásd a vonatkozó fejezetet).
