2. A kioldócsapágy eléréséhez el kell távolítania a tengelykapcsolót (lásd a részt 5 vagy 6).
3. A tengelykapcsoló eltávolítása után távolítsa el a tengelykapcsoló kioldó villát a kar tengelyéhez rögzítő szorítócsavart. Válassza le a kábelt a tengelykapcsoló kioldó karjáról, húzza ki a kar tengelyét a forgattyúházból a tetején keresztül, és távolítsa el a tengelykapcsoló kioldó villát. Távolítsa el a kioldó csapágyvezetőt rögzítő 3 csavart, és távolítsa el. Távolítsa el a régi vezetőtömítést. Ha szükséges, megfelelő szerszámmal kihajthatja a tengelykapcsoló kioldó kar tengelyperselyeit (lásd a fényképeket).

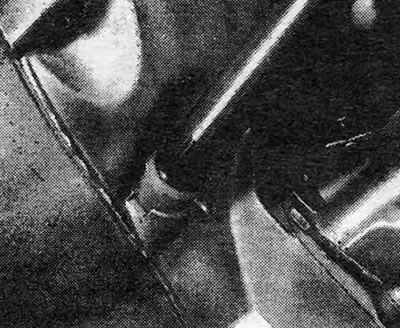

Fénykép 7.FOR. A tengelykapcsoló kioldó kar tengelyének eltávolítása.

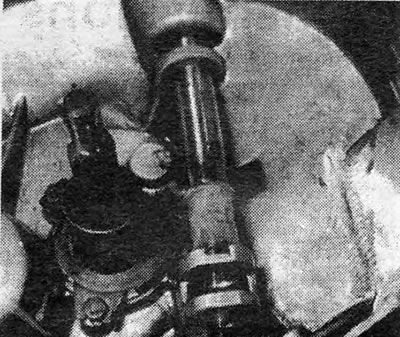

7.3B fénykép. Tengelykapcsoló kar tengely perselyek.

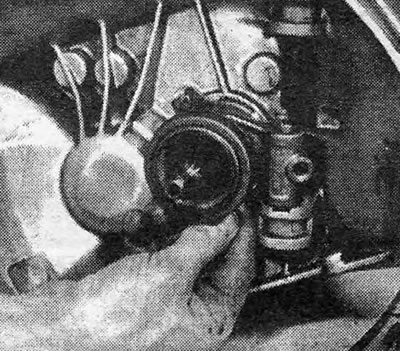

Fénykép 7.3C. Tengelykapcsoló kioldó csapágy.
4. Az összes meghatározott alkatrész beszerelése fordított sorrendben történik. Kérjük, vegye figyelembe a következő pontokat:
- A. Az új kioldócsapágy-vezető tömítés beszerelése után töltse ki a tömítőajkak közötti teret egy jó univerzális kenőanyaggal (lásd a fényképet).
- b. Amikor új O-gyűrűt szerel fel a vezető beépítési helyére, ne használjon zsírt vagy olajat, mert Ezt a gyűrűt szárazon kell felszerelni.
- V. Vigyen fel egy kevés molibdén-diszulfid zsírt a vezető felületére, amely mentén a kioldócsapágy mozog, és szorosan húzza meg a rögzítőcsavarokat.
- d) Új tengelykapcsoló-kioldó tengely perselyek beszerelésekor ellenőrizze, hogy beszerelési füleik illeszkednek-e a megfelelő nyílásokba, és vonják be a perselyek belső felületét molibdén-diszulfid zsírral.
- d) Szerelje be a kioldó csapágyat a tengelykapcsoló kioldó villával együtt, és húzza meg a villa szorítócsavarját a kívánt nyomatékkal.
- e. Szerelje be a tengelykapcsolót (lásd a részt 5 vagy 6).
- és. Ellenőrizze a tengelykapcsoló beállítását (lásd a 2. részt).

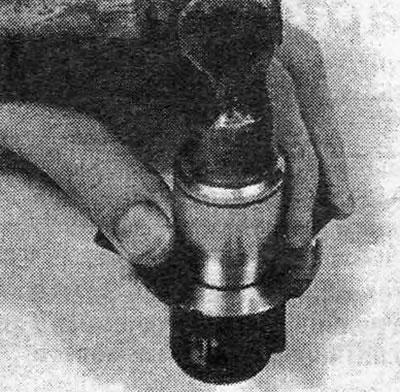

Fénykép 7.4. Új olajtömítés felszerelése a kioldó csapágyvezetőre.
